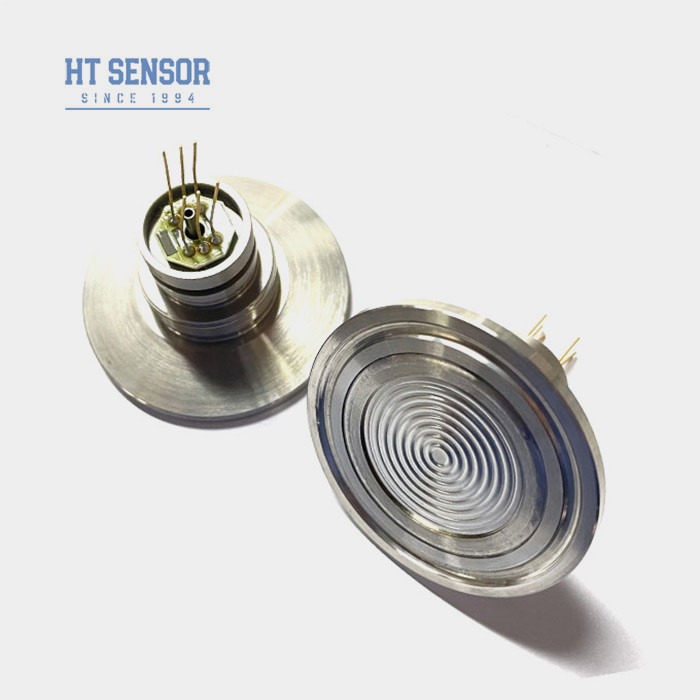

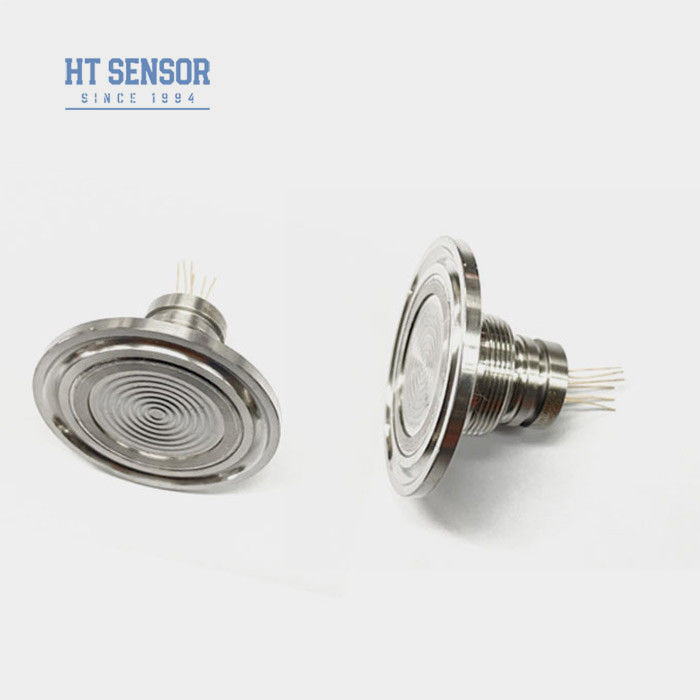

جهاز استشعار الضغط السيليكوني HT-IQ جهاز استشعار ضغط الحجاب الحاجز قلب جهاز إرسال الضغط 50.4mm
Product Details
| رقم الموديل: | HT-IQ | يتراوح: | 0-35 كيلو باسكال ~ 3.5 ميجا باسكال |
|---|---|---|---|
| نوع الأسلاك: | إبرات كوفار مطلية بالذهب أو 4 أسلاك | قياس المتوسطة: | المقبض الهوائي والسائل |
| ديا: | 50.4 ملم | الإخراج: | الكهرباء النظرية 100mv + 30mv |
| قوة: | 1.5ma | يكتب: | جهاز استشعار الضغط من السيليكون المتشتت |
| مادة: | 316L من الفولاذ المقاوم للصدأ | خيط: | 50.4 ملم |
| إبراز |
جهاز استشعار الضغط السيليكوني HT-IQ,50جهاز استشعار ضغط سليكوني ذو مساحة 4 ملم,ناقل ضغط الحجاب الحاجز 50.4 ملم,50.4mm Silicon Flush Pressure Sensor,Flush Diaphragm Pressure Transmitter 50.4mm |
||
Product Description
مستشعر ضغط السيليكون HT-IQ لاختبار السوائل مع وصلة مشبك 50.4 مم
HT-IQ بيزوريستيفسيليكون مستشعر ضغط
مقدمة عن مستشعر الضغط السيليكوني المتدفق:
مستشعر الضغط HT - IQ هو مستشعر ضغط بغشاء سيليكوني منتشر متدفق. مستشعر ضغط مشبك بتقنية تعبئة زيت السيليكون القابل للتصرف. ينتقل الضغط الذي يشعر به الغشاء إلى شريحة الضغط عبر زيت السيليكون، وتقوم دائرة التعويض بتصحيح إشارة الضغط إلى إشارة كهربائية خطية. يتم الضغط على قناع المشبك مباشرة لمنع التقشر وغير صحي والالتصاق. يستخدم على نطاق واسع في صناعات الأغذية والأدوية والكحول والصحة الأخرى ومناسب بشكل عام لقياس الوسائط التي قد تكون ملوثة. غشاء مسطح بهيكل تثبيت، سهل التركيب والإزالة، سهل التنظيف.
ميزات المنتج لمستشعر الضغط السيليكوني المتدفق:
- تكنولوجيا متقدمة وتغليف من الفولاذ المقاوم للصدأ 316L
- تعويض درجة الحرارة وتصحيح نقطة الصفر من خلال فيلم سميك
- دائرة موثوقية فائقة وتكرار واستقرار
- هيكل غشاء متدفق بدرجة حرارة عالية لسهولة التنظيف
- مزود الطاقة: ≤2mA DC (نموذجي 1.5mA DC)
- معاوقة الإدخال : 2.5KΩ~6KΩ
- معاوقة الإخراج: 2.5KΩ~6KΩ
- التوصيل الكهربائي: دبابيس كوفار مطلية بالذهب أو أسلاك ذات درجة حرارة عالية بطول 100 مم.
| معلمات الأداءلمستشعر الضغط السيليكوني المنتشر المتدفق: | |||||
| نطاق القياس | مقياس (G) | 35KPa,100KPa,200KPa,350KPa,1000KPa,2000Kpa | |||
| مطلق (A) | 100KPaA,200KPaA,350KPaA,700KPaA,1000KPaA,2000KPaA | ||||
| مختوم (S) | 3500KPaS | ||||
| نموذجي | الحد الأقصى | الوحدة | |||
| عدم الخطية | ±0.15 | ±0.3 | %F.S | ||
| التكرار | 0.05 | 0.1 | %F.S | ||
| تباعد | 0.05 | 0.1 | %F.S | ||
| إخراج إزاحة الصفر | 0±1 | 0±2 | mV | ||
| إخراج النطاق الكامل | ≤20KPa | 50±10 | 50±30 | mV | |
| ≥35kPa | 100±10 | 100±30 | mV | ||
| انجراف درجة حرارة إزاحة الصفر | ≤20KPa | ±1 | ±2 | %F.S | |
| ≥35kPa | ±0.5 | ±1 | %F.S | ||
| انجراف درجة حرارة النطاق الكامل | ≤20KPa | ±1 | ±2 | %F.S | |
| ≥35kPa | ±0.5 | ±1 | %F.S | ||
| درجة حرارة التعويض | ≤20KPa | 0~50 | ºC | ||
| ≥35kPa | 0~70 | ºC | |||
| درجة حرارة التشغيل | -20~80 | ºC | |||
| درجة حرارة التخزين | -40~125 | ºC | |||
| الحمل الزائد المسموح به | خذ القيمة الأصغر بين 3 أضعاف النطاق الكامل أو 120 ميجا باسكال | ||||
| ضغط الانفجار | 5X النطاق الكامل | ||||
| الاستقرار على المدى الطويل | 0.2 % | F.S/Year | |||
| مادة الحجاب الحاجز | 316L | ||||
| مقاومة العزل | ≥200MΩ 100VDC | ||||
| الاهتزاز | لا يوجد تغيير في ظل ظروف 10gRMS، 20 هرتز إلى 2000 هرتز | ||||
| صدمة | 100 جرام، 11 مللي ثانية | ||||
| وقت الاستجابة | ≤1ms | ||||
| ختم الحلقة O | مطاط النتريل أو المطاط الفلوري | ||||
| وسيط التعبئة | زيت السيليكون | ||||
| الوزن | ~220g | ||||
| يتم اختبار المعلمات في ظل الظروف التالية: 1.5mA @25°C | |||||
| بناء الخطوط العريضة | |
| البعد |
|
| التوصيل الكهربائي والتعويض |
|
| أمثلة الاختيار |
| نصائح الطلب |
الإحكام المطلوب
2. أثناء تجميع الغلاف، تأكد من محاذاته عموديًا وقم بتطبيق ضغط متساوٍ لتجنب التشويش أو إتلاف لوحة التعويض.
3. إذا كانت الوسيطة المقاسة غير متوافقة مع الحجاب الحاجز الأساسي ومواد الغلاف (316L)، فيجب تقديم تعليمات خاصة عند تقديم الطلب.
4. تجنب الضغط على غشاء المستشعر باليدين أو الأشياء الحادة لمنع تلف النواة بسبب تشوه الحجاب الحاجز أو ثقبه.
5. حافظ على منفذ الضغط الخاص بنواة قياس الضغط مفتوحًا على الغلاف الجوي وامنعه من دخول الماء أو بخار الماء أو الوسائط المسببة للتآكل إلى غرفة الضغط السلبي الأساسية.
6. إذا كانت هناك أي تغييرات في أسلاك الدبوس، فاتبع الملصق الموجود على النواة الفعلية للرجوع إليها.
