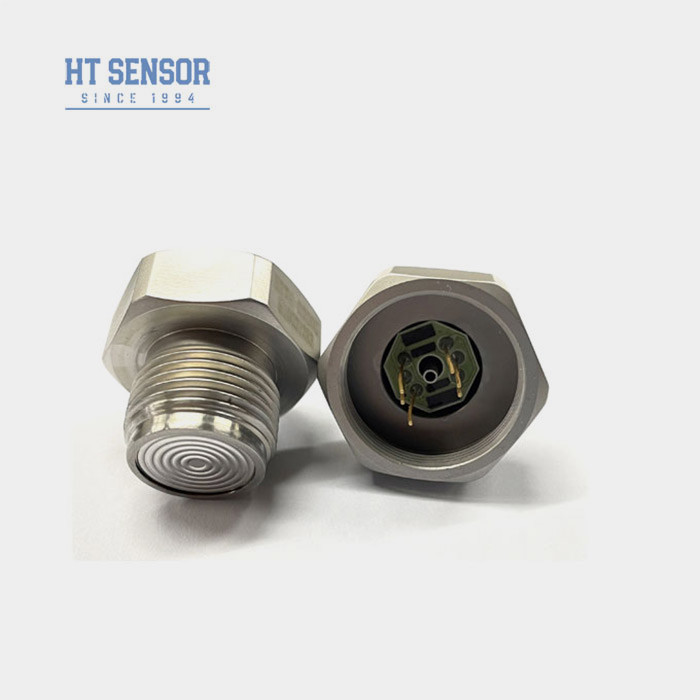

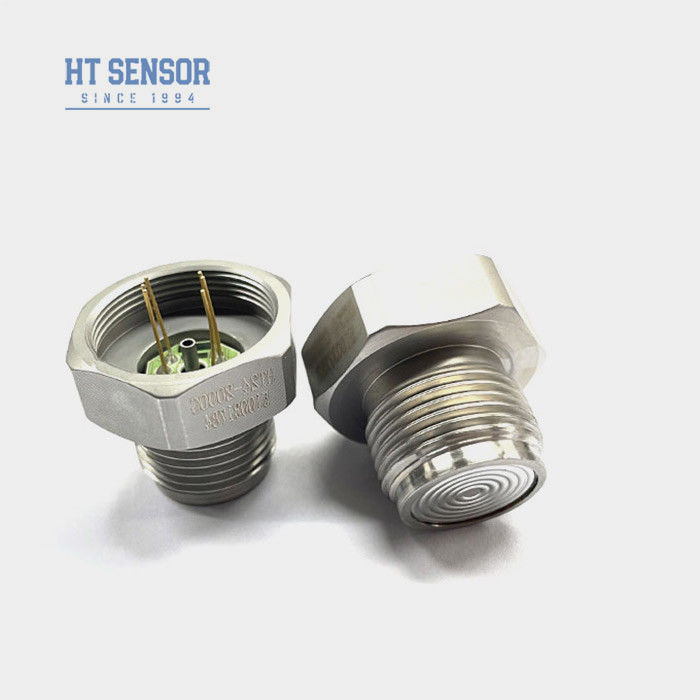

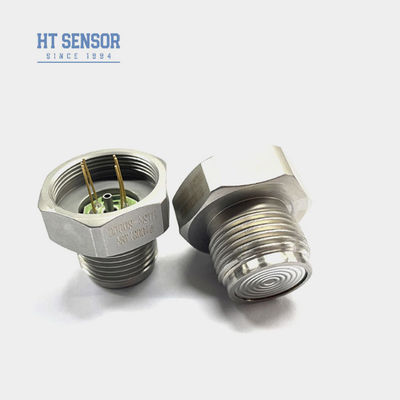

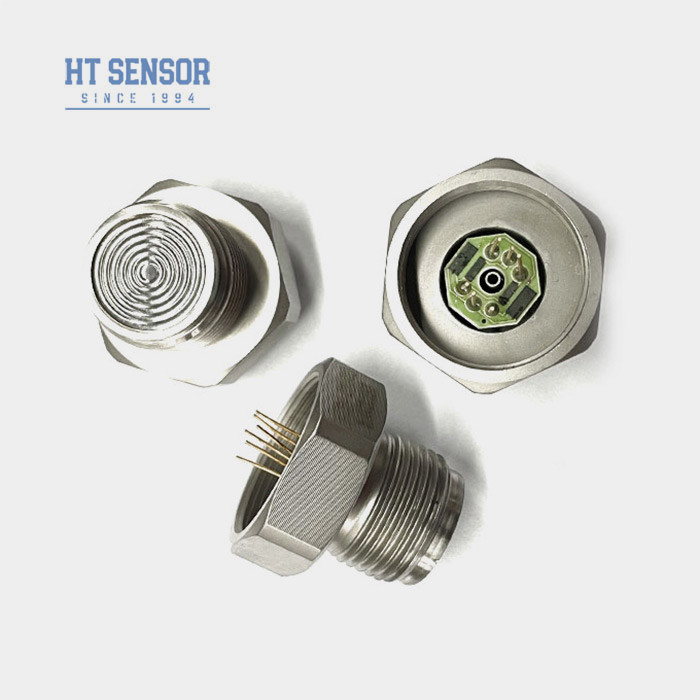

مستشعر ضغط سيليكون HT24، خلوي، صحي، بيئي، سائل، خلية مستشعر الضغط
Product Details
| رقم الموديل: | HT24 | خيط: | G1/2 M20*1.5 |
|---|---|---|---|
| نوع الأسلاك: | إبرات كوفار مطلية بالذهب أو أربعة أسلاك | قياس المتوسطة: | الهواء والسائل |
| يتراوح: | 0-10kpa~20mpa | قوة: | 1.5ma |
| يكتب: | مستشعر ضغط السيليكون المقاوم للضغط | نوع إشارة الخرج: | إشارة التناظرية من النوع mv |
| مادة: | 316L S. S. | التخصيص: | متاحة OEM و ODM |
| إبراز |
جهاز استشعار ضغط السيليكون HT24,جهاز استشعار الضغط السيليكوني صحي بيئي,جهاز استشعار الضغط السائل الصحي للبيئة,Silicon Pressure Sensor Hygienic Environmental,Hygienic Environmental Liquid Pressure Sensor |
||
Product Description
مستشعر ضغط السيليكون فلوش HT24 لقياس السائل البيئي الصحي
HT24مقاوم للضغطمستشعر ضغط السيليكون
مقدمة لجهاز استشعار ضغط السيليكون دافق:
مستشعر ضغط السيليكون HT24 عبارة عن مستشعر غشاء مدمج. يستخدم مستشعر الضغط تقنية تعبئة الزيت الغذائي. المنتج يعتمد هيكل الفيلم المسطح، سهل التنظيف، موثوقية عالية، مناسب للغراء وغيره من ضغط السوائل اللزجة وقياس المستوى. يستخدم المستشعر شريحة ضغط سيليكون عالية الحساسية. المستشعر ملحوم في السكن ولا يتسرب. التسريبات أكثر موثوقية من الأختام الدائرية. مستشعر ضغط غشائي متدفق مع هيكل ملولب لسهولة التنظيف والتركيب.
يستخدم مستشعر الضغط تقنية تعبئة زيت السيليكون القابل للتصرف. يتم نقل الضغط الذي يشعر به الحجاب الحاجز إلى شريحة الضغط من خلال زيت السيليكون، وتقوم دائرة التعويض بتصحيح إشارة الضغط إلى إشارة كهربائية خطية. يمكن أن يمنع التحجيم والمربى غير الصحي واللزج وغيرها من المشاكل. تستخدم على نطاق واسع في المواد الغذائية والأدوية والنبيذ وغيرها من الصناعات الصحية ووسائط القياس قد تكون ملوثة في المناسبات.
ميزات المنتجمستشعر ضغط السيليكون دافق:
- الاستفادة من التكنولوجيا المتقدمة وغطاء الفولاذ المقاوم للصدأ 316L، إلى جانبمواد مثل التيتانيوم والهاستيلوي للحجاب الحاجز
- استخدام دوائر الأغشية السميكة لتعويض درجة الحرارة ونقطة الصفر تصحيح
- الموثوقية المتميزة والتكرار والاستقرار
- هيكل الحجاب الحاجز دافق، مما يجعل من السهل تنظيفه
- مناسب لقياس ضغط الغاز والسائل غير القابل للتآكل باستخدام 316 لترالتوافق مع الفولاذ المقاوم للصدأ
- صناعة الأغذية والمشروبات
- مراقبة العمليات الصناعية
- صناعة الأدوية
- مصدر الطاقة: ≥2mA DC (نموذجي 1.5mA DC)
- مقاومة الإدخال: 2.5 كيلو أوم ~ 6 كيلو أوم
- مقاومة الإخراج: 2.5 كيلو أوم ~ 6 كيلو أوم
- التوصيل الكهربائي: دبابيس كوفار مطلية بالذهب أو أسلاك تتحمل درجات الحرارة العالية 100 مم.
| معلمات الأداءمستشعر ضغط السيليكون دافق: | |||||
| نطاق القياس | مقياس (ز) | 10 كيلو باسكال، 20 كيلو باسكال، 35 كيلو باسكال، 100 كيلو باسكال، 200 كيلو باسكال، 350 كيلو باسكال، 1000 كيلو باسكال، 2000 كيلو باسكال | |||
| مطلق (أ) | 100 كيلو باسكال، 200 كيلو باسكال، 350 كيلو باسكال، 700 كيلو باسكال، 1000 كيلو باسكال، 2000 كيلو باسكال | ||||
| مختومة (ق) | 3500 كيلو باسكال، 7 ميجا باسكال، 10 ميجا باسكال، 20 ميجا باسكال، 35 ميجا باسكال | ||||
| اكتب | الأعلى | وحدة | |||
| اللاخطية | ±0.15 | ±0.3 | %FS | ||
| التكرار | 0.05 | 0.1 | %FS | ||
| التباطؤ | 0.05 | 0.1 | %FS | ||
| إخراج إزاحة صفر | 0±1 | 0±2 | بالسيارات | ||
| إخراج النطاق الكامل | ≥20 كيلو باسكال | 50±10 | 50±30 | بالسيارات | |
| ≥35 كيلو باسكال | 100±10 | 100±30 | بالسيارات | ||
| درجة حرارة الإزاحة صفر الانجراف | ≥20 كيلو باسكال | ±1 | ±2 | %FS | |
| ≥35 كيلو باسكال | ±0.5 | ±1 | %FS | ||
| درجة الحرارة على نطاق كامل. الانجراف | ≥20 كيلو باسكال | ±1 | ±2 | %FS | |
| ≥35 كيلو باسكال | ±0.5 | ±1 | %FS | ||
| درجة الحرارة المعوضة. | ≥20 كيلو باسكال | 0~50 | درجة مئوية | ||
| ≥35 كيلو باسكال | 0~70 | درجة مئوية | |||
| درجة حرارة التشغيل | -20~80 | درجة مئوية | |||
| درجة حرارة التخزين | -40~125 | درجة مئوية | |||
| الزائد المسموح به | خذ القيمة الأصغر بين 3 أضعاف المقياس الكامل أو 120MPa | ||||
| ضغط الانفجار | 5X النطاق الكامل | ||||
| الاستقرار على المدى الطويل | 0.2% | خ م/سنة | |||
| مادة الحجاب الحاجز | 316 لتر | ||||
| مقاومة العزل | ≥200MΩ 100VDC | ||||
| اهتزاز | لا يوجد تغيير في ظل ظروف 10gRMS، 20 هرتز إلى 2000 هرتز | ||||
| صدمة | 100 جرام، 11 مللي ثانية | ||||
| وقت الاستجابة | ≥1 مللي ثانية | ||||
| يا الدائري الختم | مطاط النتريل أو مطاط الفلورو | ||||
| ملء المتوسطة | زيت السيليكون | ||||
| وزن | ~55 جرام | ||||
| يتم اختبار المعلمات في ظل الظروف التالية: 1.5 مللي أمبير عند 25 درجة مئوية | |||||
| البناء المخطط التفصيلي | |
| البعد |
|
| التوصيل الكهربائي والتعويض |
|
| أمثلة الاختيار |
| نصائح الطلب |
- 1. انتبه إلى التوافق بين الحجم الأساسي ومبيت جهاز الإرسال أثناء التجميع لتحقيق الهدفضيق الهواء المطلوب
- 2. أثناء تجميع المبيت، تأكد من محاذاته عموديًا واضغط بشكل متساوٍ لتجنب التشويش أو إتلاف لوحة التعويض.
- 3. إذا كان الوسط المقاس غير متوافق مع الحجاب الحاجز الأساسي ومادة الغلاف (316L)، فيجب توفير تعليمات خاصة عند تقديم الطلب.
- 4. تجنب الضغط على غشاء المستشعر بالأيدي أو الأشياء الحادة لمنع تلف القلب بسبب تشوه الحجاب الحاجز أو ثقبه.
- 5. احتفظ بمنفذ الضغط الخاص بنواة ضغط المقياس مفتوحًا للغلاف الجوي ومنع دخول الماء أو بخار الماء أو الوسائط المسببة للتآكل إلى غرفة الضغط السلبي الأساسية.
- 6. إذا كانت هناك أي تغييرات في أسلاك التوصيل، فاتبع الملصق الموجود على القلب الفعلي كمرجع
| سؤال وجواب |
.
.
