BP93420-III مستشعر تحويل الضغط الذكي 4-20mA مستشعر ضغط المياه الرقمي
Product Details
| نموذج لا.: | BP93420-III | يتراوح: | -100 كيلو باسكال-10 كيلو باسكال ~ 040 ميجا باسكال |
|---|---|---|---|
| الإخراج: | 4-20mA 1-5V 0-5V | قوة: | 12-36VDC، 24V القياسية |
| ACC: | ≤ ± 0.5% F.S | خيط: | M20 * 1.5 G1/2 أو OEM |
| رمز HS: | 9026201090 | قياس وسيط: | سائل، غاز، صمغ للمشروبات وما إلى ذلك |
| تصنيف IP: | IP65 | التخصيص: | متاحة OEM و ODM |
| إبراز |
جهاز الاستشعار الذكي للضغط BP93420-III,مستشعر محول ضغط ذكي 4-20mA,جهاز استشعار ضغط المياه الرقمي 4-20mA,Smart Pressure Transducer Sensor 4-20mA,4-20mA Digital Water Pressure Sensor |
||
Product Description

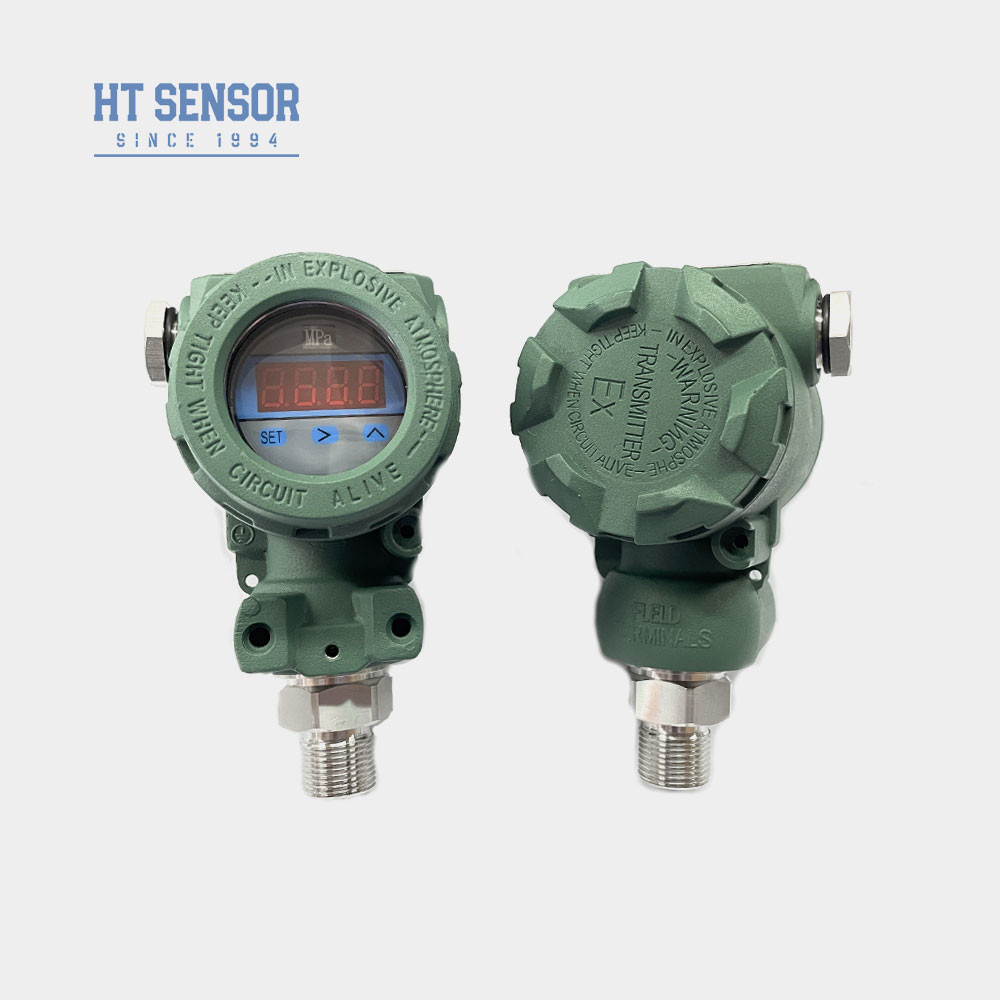

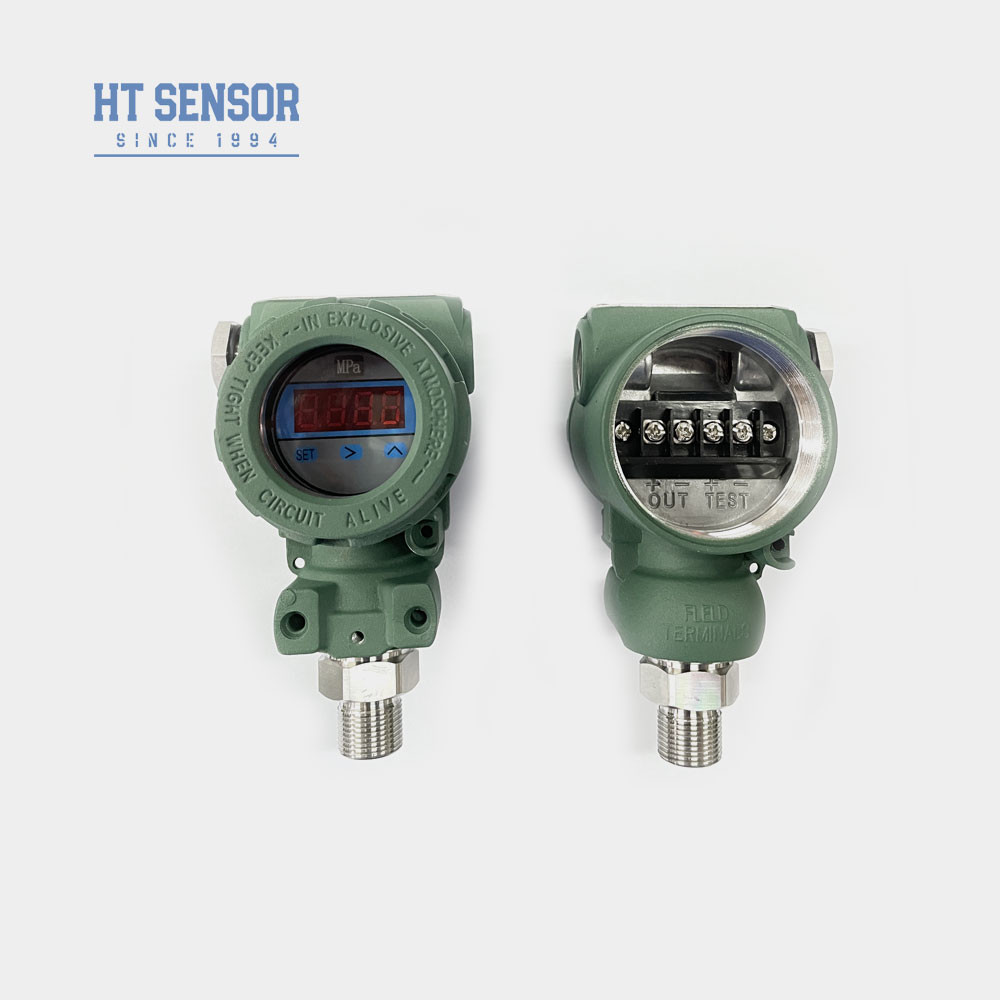

BP93420-III 2088 مستشعر ناقل الضغط الذكي 4-20mA 1-5V مع العرض
جهاز نقل الضغط BP93420-III
إدخال جهاز استشعار الضغط الذكي:
BP93420-III 2088 حلقة معالجة إشارة جهاز الإرسال الضغط هو استخدام جهاز إرسال الضغط يحول إشارة الضغط إلى إشارة الإخراج القياسية. المنتجات من خلال المكونات،منتجات نصف جاهزة، المنتجات النهائية اختبار صارم وفحص الشيخوخة، والأداء المستقر والموثوق به، والقدرة القوية على مكافحة التدخل. واجهة الضغط من جهاز نقل الضغط يأتي في أشكال عديدة.
مستشعر جهاز إرسال الضغط BP93420-III 2088 يستخدم جوهر الزيت المملأ بالضغط من السيليكون الانتشار كعنصر حساس.دائرة المعالجة ASIC المدمجة تحول إشارة المستشعر ملي فولت إلى الجهد القياسي، إشارة RS485 العزل الكهربائي الحالي أو العالي ، لضمان استقرار إشارة الإخراج ، ويمكن توصيلها بالكمبيوتر أو جهاز التحكم أو لوحة الأدوات أو PLC.المنتج سهل التثبيت وله أداء عال ضد الاهتزازات ومكافحة الصدماتتستخدم على نطاق واسع في التحكم في العملية والنفط والكيمياء والطاقة الكهربائية والهيدرولوجيا والطيران والفضاء والسيارات وغيرها من الصناعات.
خصائص المنتجمن جهاز استشعار ضغط ذكي:
1نطاق قياس واسع، أشكال واجهة ضغط متنوعة.
2.مستوى الحماية IP65
3أشكال إشارة مختلفة للخروج
التطبيقاتمن جهاز استشعار ضغط ذكي:
1مناسبة لقياس ضغط الغازات السائلة غير السامة في 316L الفولاذ المقاوم للصدأ.
2البترول والكيمياء والمعادن والطاقة والهيدرولوجيا
3قياس الضغط والتحكم فيه في بيئات صناعية خارجية قاسية.
4تستخدم في أنظمة التحكم الهيدروليكية والهوائية.
| معايير الأداءمن 2088 مستشعر جهاز نقل الضغط | |
| نطاق القياس | - 100 كيلو بايت... 0 كيلو بايت ~ 10 كيلو بايت... 100MPa |
| نوع الضغط | الضغط المقياسي، الضغط المطلق، الضغط المغلق |
| الحمل الزائد | ≤ 1.5 مرة من النطاق المسمى |
| الدقة @ 25oC | ±0.25% (العادي) ±0.5% (الحد الأقصى) |
| التكرار | ≤ ± 0.1% FS |
| التهاب النفس | ≤ ± 0.1% FS |
| الاستقرار على المدى الطويل | ± 0.1%F.S/year ((العادي) ± 0.2%F.S/year ((الحد الأقصى |
| الانحراف في درجة حرارة النقطة الصفرية | ± 0.02%F.S/oC ((≤100KPa) ± 0.01%F.S/oC ((>100KPa) |
| الانحراف الحراري على نطاق كامل | ± 0.02%F.S/oC ((≤100KPa) ± 0.01%F.S/oC ((>100KPa) |
| استجابة التردد | 2.4Khz |
| درجة حرارة التعويض | 0-70oC ((≤10mpa، قابلة للتخصيص) |
| درجة حرارة العمل | -20 درجة مئوية إلى 80 درجة مئوية |
| درجة حرارة التخزين | -40 درجة مئوية ~ 120 درجة مئوية |
| اهتزاز | 10g،55Hz ~ 2kHz |
| مواد السكن | الألومنيوم المصبوب |
| مادة الحجاب الحاجز | 316L |
| مقاومة العزل | 100MΩ 100VDC |
| تصنيف مقاومة للانفجار | Ex db IIC T6 جيجابايت |
| تصنيف الحماية | IP65 |
| مهرجان الحلقة | مطاط الفلور |
| الوزن | ~ 1.2 كجم |
| إشارة الخروج | فولتاج التغذية | نوع الإخراج |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 سلك |
| 0 ~ 10 / 20mA | 3 أسلاك |
|
| 0/1 ~ 5 فولت | ||
| 0/1~10 فولت | ||
| 0.5 إلى 4.5 فولت | 5VDC | |
| بروتوكول الاتصال RS485 | 3.6 ~ 30 فولت / بطارية | 4 أسلاك |
| نصائح الطلب |
2عند وضع الطلب، يرجى ملاحظة أن المنتجات المقاومة للانفجار لا تشمل رؤوس العرض الرقمي.
3عند طلب جهاز إرسال مع رأس شاشة LCD أو LED ، يجب ألا يكون مصدر الطاقة للجهاز أقل من 20VDC.
4لضمان التشغيل الموثوق به للمنتج ، ينصحك بتثبيت أجهزة حماية من البرق في الموقع والتأكد من أن المنتج وإمدادات الطاقة موثوق بها.
5نطاق درجة حرارة التشغيل المسموح بها للخاتم O من المطاط الفلوريني هو -20 °C ~ 250 °C. عندما تكون درجة حرارة التشغيل للمنتج أقل من -20 °C ، يجب اختيار حلقة الختم من نوع EPDM O.
6طول الكابل الافتراضي هو 1.5m وهناك ثلاثة أنواع من المواد للاختيار من بينها. إذا لم تكن هناك تعليمات خاصة، يمكن استخدام مواد الكابل البولي إيثيلين.إذا كنت بحاجة إلى مواد مختلفة للأسلاك، من فضلك حدد ذلك في نموذج الطلب.
7في حالة متطلبات خاصة مثل الاهتزاز القوي، قوة الاصطدام الفوري، التداخل الكهرومغناطيسي أو RF القوي، يرجى إبلاغنا وإشارة في النظام.
| دليل الطلب | ||||||||
| BP93420XX | ناقل الضغط | |||||||
| الرمز | المخطط البناء | |||||||
| IB | ناقل الضغط العام | القرن التاسع | عرض جهاز نقل الضغط | |||||
| إيه | جهاز نقل ضغط الطيران المقاوم للصدمات | IIC/III | الصناعية العامة/ جهاز إرسال الضغط على الشاشة | |||||
| إذا | ناقل الضغط المقاوم للرطوبة | IIE/IIIE | جهاز نقل الضغط العام / العرض | |||||
| في | مكيف الهواء جهاز نقل ضغط مخصص | |||||||
| IC | ناقل الضغط عالي الحرارة | |||||||
| IQ/IQT | الحجاب الحاجز الكبير / ناقل الضغط عالي درجة الحرارة | |||||||
| نطاق القياس | - 100 كيلو بايت... 0 كيلو بايت ~ 35 كيلو بايت... 3.5MPa | |||||||
| (0-X) Kpa أو MPa | إكس: يشير إلى نطاق القياس الفعلي | |||||||
| الرمز | إمدادات الطاقة | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | غيرها | |||||||
| الرمز | إشارة الخروج | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| الرمز | اتصال الضغط | |||||||
| J1 | M20 × 1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | غيرها | |||||||
| الرمز | الاتصال الكهربائي | |||||||
| B1 | هيرشمان | |||||||
| B2 | مغلق PG7 | |||||||
| B3 | مخرج الكابلات المغلقة | |||||||
| B4 | 2088 غطاء صناعي | |||||||
| B5 | 2088 غطاء صناعي مع عرض | |||||||
| B6 | غيرها | |||||||
| الرمز | نوع الضغط | |||||||
| G | ضغط القياس | |||||||
| أ | الضغط المطلق | |||||||
| S | ضغط مرجعية مغلقة | |||||||
الأسئلة الشائعة:
س1: هل هل أنت شركة تصنيع؟
ج1: نحن مصنعون مع أكثر من 29 عاما من الخبرة.
س2: منتج مخصص
ج2: نحن نقدم خدمات OEM و تصميم مخصص.
س3: ضمان الجودة
A3: منتجاتنا لديها ضمان محدود من 12 إلى 18 شهرًا من تاريخ الشحن إلى المشتري الأصلي. ستقوم Hengtong باستبدال أو إصلاح المنتجات المعيبة مجانًا.هذا الضمان لا ينطبق على أي وحدات تم تعديلهاإساءة استخدام، إهمال.
Q4: الشحن والتعبئة
A4: يتم شحن المنتجات عادة عن طريق الشحن السريع الدولي بما في ذلك UPS,FedEx,DHL و INT للشحن المدفوع مسبقًا،يمكنك أيضًا استخدام حساب الشحن الخاص بك للاستلام،التعبئة التجارية القياسية،بما في ذلك شهادة التفتيش.
السؤال5: اتصل بنا
A5: لدينا فريق مبيعات نشط وذو خبرة لخدمة لك على السؤال الفني والمسألة التجارية. فقط اترك لنا رسالة أو انقر على الخدمة عبر الإنترنت.
