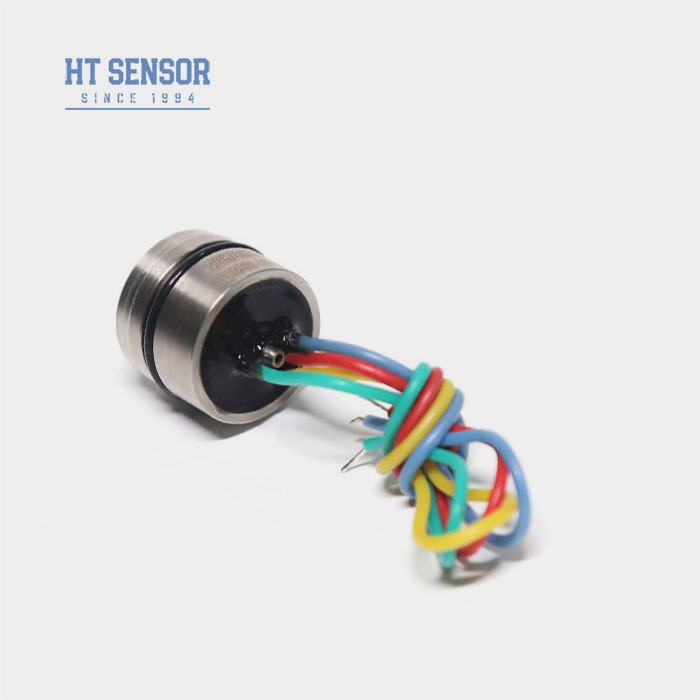

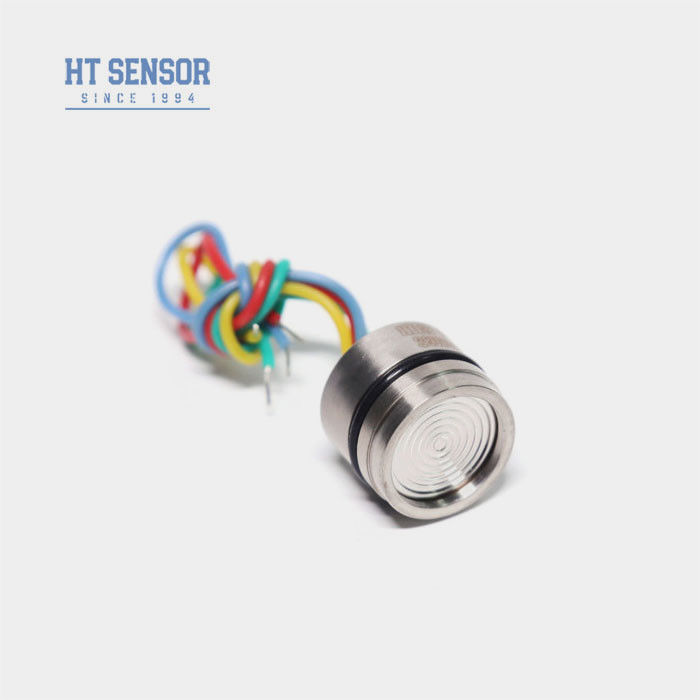

خلية مستشعر ضغط السيليكون بالانتشار HT19 مستشعر ضغط بيزوريستيف 12 مم مرتفع
Product Details
| مادة: | 316 لتر | نطاق دقيقة: | 10kpa |
|---|---|---|---|
| الحد الأقصى: | 60 ميجا باسكال | إمداد: | 1.5ma |
| الإخراج: | 100mv + 30mv | اختيار: | أسلاك السيليكون ذات الألوان الأربعة أو دبوس مطلي بالذهب |
| نموذج: | HT19 | عالي: | 12 ملم |
| زيت: | السيليكون المتداول | خيط: | لا |
| إبراز |
جهاز استشعار ضغط السيليكون,خلية استشعار ضغط السيليكون الواسعة 12 ملم,جهاز استشعار الضغط المقاوم للضغط 12 ملم,Diffusion Silicon Pressure Sensor Cell 12mm,Piezoresistive Pressure Sensor 12mm |
||
Product Description
HT19 خلية مستشعر ضغط السيليكون الانتشار لمرسل الضغط
HT19 ضغط السيليكون مستشعر
مقدمة عن مستشعر الضغط السيليكون:
HT19 مستشعر ضغط السيليكون المقاوم، المكون الرئيسي هو عنصر استشعار سيليكوني منتشر عالي الثبات. تستخدم حزمة الاستشعار زيت السيليكون لنقل الضغط من غشاء الفولاذ المقاوم للصدأ 316L إلى عنصر الاستشعار. يعتمد مستشعر الضغط المقاوم للضغط شريحة ضغط سيليكون متقدمة عالميًا ذات ثبات ودقة عالية، ويعتمد قاعدة تلبيد بتصميم إجهاد مُحسّن، ويتم إنتاجه بواسطة SMT، وربط الأسلاك الذهبية، ولحام الحجاب الحاجز، وتزييت الفراغ العالي، وتخفيف إجهاد دورة الضغط، والشيخوخة في درجات الحرارة المرتفعة، وتعويض درجة الحرارة والعمليات الأخرى. مع أكثر من 30 عامًا من التطوير والإنتاج والابتكار التكنولوجي، تتمتع المنتجات بثبات وأداء ممتازين، ويتم الاعتراف بها على نطاق واسع من قبل المستخدمين.
ميزات المنتج لـ مستشعر ضغط السيليكون:
- نطاق قياس واسع: 0 ~ 10 كيلو باسكال ~ 100 ميجا باسكال
- عنصر استشعار السيليكون المقاوم للضغط
- غشاء كامل 316LSS، أو تيتانيوم كامل أو هستيلوي
- حامل O-ring
- دقة وثبات عاليان
تطبيقات لمستشعر ضغط السيليكون:
- قياس ضغط الغاز والسائل
- استغلال البترول
- إمدادات المياه، إمدادات الحرارة في المدينة
- نظام التحكم في العمليات
- فحص الطيران والملاحة
- الضغط الهيدروليكي
البيانات الكهربائية لمستشعر ضغط السيليكون
الإمداد: 1.5 مللي أمبير مقاومة الإدخال: 3 كيلو أوم ~ 6 كيلو أوم
مقاومة الإخراج: 2.5 كيلو أوم ~ 6 كيلو أوم مقاومة العزل: ≥100 ميجا أوم / 50 فولت تيار مستمر
جهد العزل: 500 فولت تيار متردد بين الغلاف والتوصيل الكهربائي لن يتسبب في تلف
متوافق مع الوسائط: سائل، غاز متوافق مع الفولاذ المقاوم للصدأ 316L
مواصفات الأداء لمستشعر ضغط السيليكون
| المعلمات |
النطاق: 0 ~ 10 كيلو باسكال، 20 كيلو باسكال، 35 كيلو باسكال، 100 كيلو باسكال، 200 كيلو باسكال، 350 كيلو باسكال، 700 كيلو باسكال، 1 ميجا باسكال، 2 ميجا باسكال، 3.5 ميجا باسكال، 7 ميجا باسكال، 10 ميجا باسكال، 20 ميجا باسكال، 40 ميجا باسكال، 60 ميجا باسكال، 100 ميجا باسكال |
|||
| نموذجي | الحد الأقصى. | وحدات | ||
| عدم الخطية في الضغط |
±0.15 |
±0.3 | %F.S | |
| تكرار الضغط و تباطؤه | 0.02 | 0.05 | %F.S | |
| إخراج صفري | 0±1 | 0±2 | مللي فولت | |
| إخراج النطاق | ≤20 كيلو باسكال | 50±10 | 50±30 | مللي فولت |
| ≥35 كيلو باسكال | 100±10 | 100±30 | مللي فولت | |
| خطأ درجة الحرارة - صفر | ≤20 كيلو باسكال | ±1 | ±2 | %F.S |
| ≥35 كيلو باسكال | ±0.5 | ±1 | %F.S | |
| خطأ درجة الحرارة - النطاق | ≤20 كيلو باسكال | ±1 | ±2 | %F.S |
| ≥35 كيلو باسكال | ±0.5 | ±1 | %F.S | |
| ضغط الإثبات | 3X النطاق المقنن أو 120 ميجا باسكال، أيهما أقل | ------- | ||
| نطاق درجة حرارة التشغيل | -20~80 | ℃ | ||
| نطاق درجة الحرارة المعوضة | 0~70, 0~50 (النطاق ≤20 كيلو باسكال) | ℃ | ||
| نطاق درجة حرارة التخزين | -40~125 | ℃ | ||
ملاحظة: المعلمة أعلاه في ظل الظروف: الإمداد: 1.5 مللي أمبير درجة الحرارة: 25℃
البعد
1. انتبه إلى الملاءمة بين حجم النواة وغلاف المرسل أثناء التجميع لتحقيق ضيق الهواء المطلوب
2. أثناء تجميع الغلاف، تأكد من أنه محاذيًا رأسيًا وقم بتطبيق ضغط متساوٍ لتجنب التشويش أو إتلاف لوحة التعويض.
3. إذا كانت الوسيطة المقاسة غير متوافقة مع غشاء النواة ومواد الغلاف (316L)، فيجب تقديم تعليمات خاصة عند تقديم الطلب.
4. تجنب الضغط على غشاء المستشعر باليدين أو الأشياء الحادة لمنع تلف النواة بسبب تشوه الحجاب الحاجز أو ثقبه.
5. حافظ على منفذ الضغط الخاص بنواة قياس الضغط مفتوحًا للغلاف الجوي و امنع دخول الماء أو بخار الماء أو الوسائط المسببة للتآكل إلى غرفة الضغط السلبي للنواة.
6. إذا كانت هناك أي تغييرات في أسلاك الدبوس، فاتبع الملصق الموجود على النواة الفعلية للرجوع إليها.
