مستشعر الضغط الصناعي المصغر DIN جهاز إرسال 20Mpa مستشعر محول الضغط عالي الحرارة
Product Details
| رقم الموديل: | بي بي 157 | يتراوح: | 0 ~ 10 كيلو باسكال ~ 20 ميجا باسكال |
|---|---|---|---|
| الإخراج: | 4-20 مللي أمبير/0.5-4.5 فولت تيار مستمر | مواد الإسكان: | الصلب الصلب |
| نوع الضغط: | G/A/ضغط مغلق | يكتب: | جهاز إرسال مستشعر الضغط الصناعي |
| الاستشعار: | جهاز استشعار الضغط السيليكوني المنتشر | قياس المتوسطة: | الغاز والماء النفطي |
| درجة الدقة: | 0.5% | التخصيص: | متاح |
| موصل: | ميني دين | خيط: | G1/4 M20*1.5 أو OEM |
| إبراز |
مستشعر الضغط الصناعي (Mini DIN),جهاز إرسال أجهزة استشعار الضغط الصناعي 20Mpa,محول ضغط عالي الحرارة 20Mpa,Industrial Pressure Sensor Transmitter 20Mpa,20Mpa High Temp Pressure Transducer |
||
Product Description

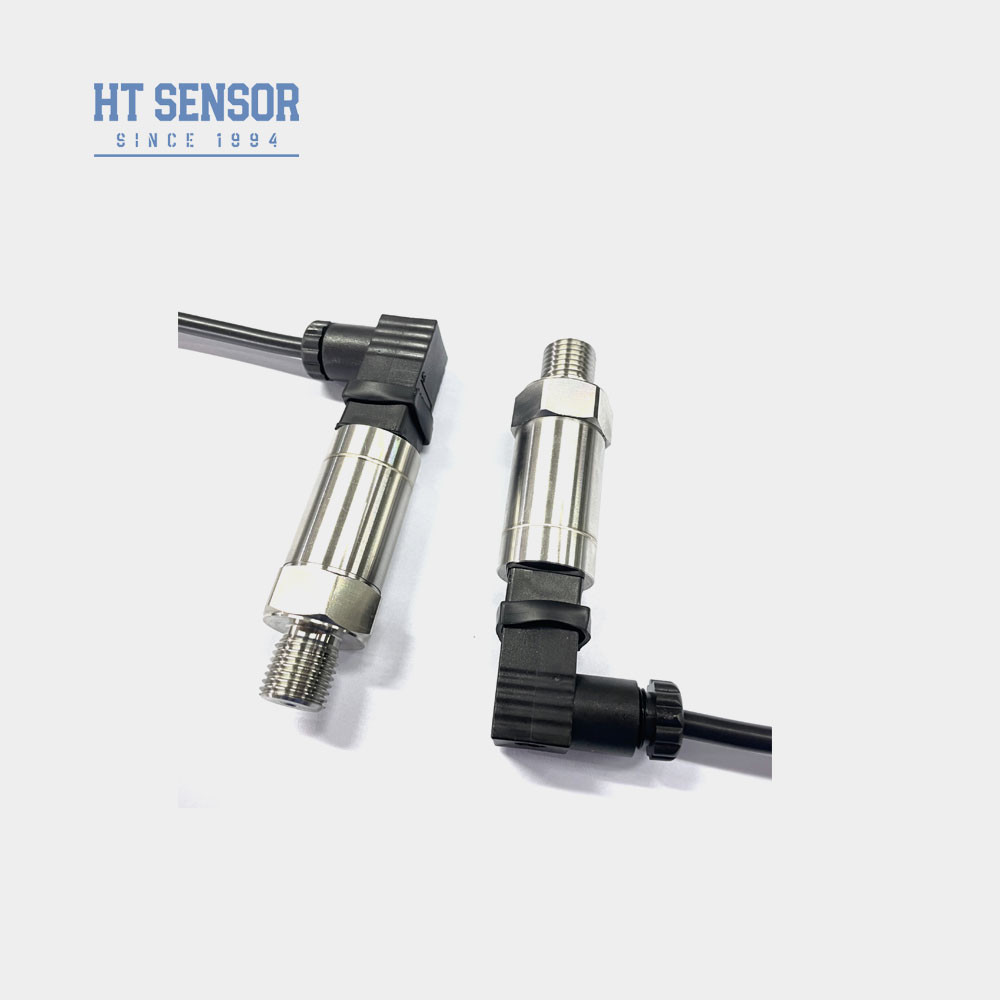

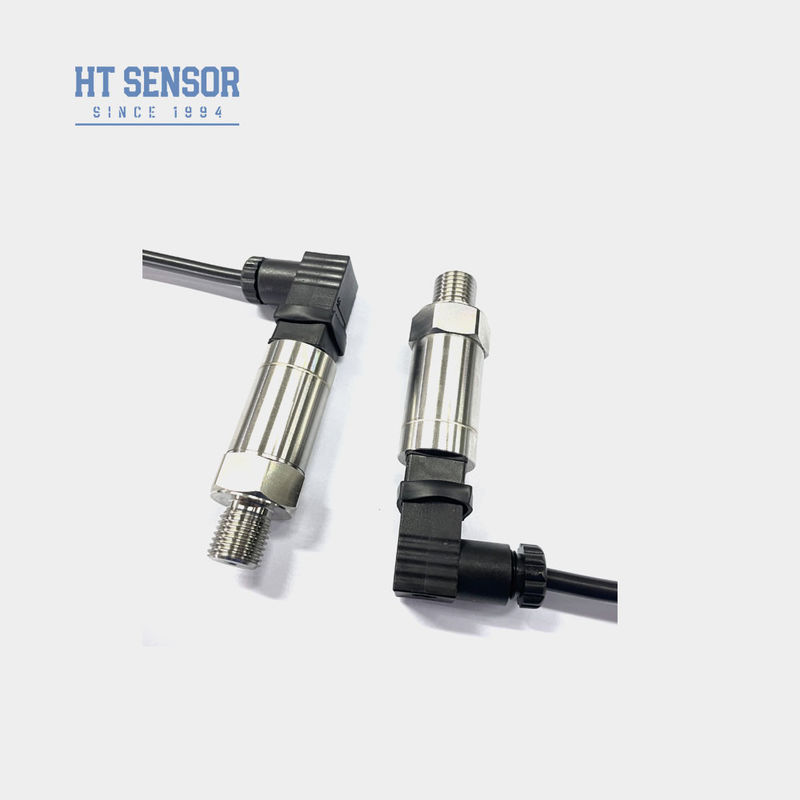

مستشعر ضغط صناعي صغير DIN BP157 لقياس المستوى
مرسل ضغط BP157
مقدمة عن مستشعر الضغط الصناعي الصغير DINمرسلنطاق القياس
يستخدم مرسل مستشعر الضغط الصناعي الصغير DIN BP157 نواة مستشعر الضغط المنتشرة من السيليكون HT الخاصة بنا كعنصر قياس الإشارة. تقوم لوحة الدوائر المطبوعة المطورة ذاتيًا بتحويل إشارات المستشعر إلى إشارات إخراج قياسية. يتم التحكم في المنتجات بدقة لكل تفاصيل العملية، ويتم اختبار الأجزاء والمنتجات شبه المصنعة والمنتجات النهائية بدقة وفحص الشيخوخة لضمان أداء مستقر وموثوق. باختصار، تعد مستشعرات الضغط الصناعية منتجًا عالي الجودة يوفر دقة عالية ومتانة وتنوعًا لمجموعة واسعة من التطبيقات الصناعية. تجعله تقنيته المتقدمة وبنيته المتينة وأدائه الموثوق أداة مهمة لمراقبة والتحكم في مستويات الضغط في مختلف الصناعات.
ميزات المنتجمرسل:نطاق القياس
1. نطاق قياس واسع، هيكل من الفولاذ المقاوم للصدأ.
2. تصميم مدمج وخفيف الوزن.
3. دقة عالية، هيكل كامل من الفولاذ المقاوم للصدأ.تطبيقات
لمستشعر الضغط الصناعي الصغير DINمرسل:نطاق القياس
2. مطبق في الصناعات البحرية والطيران.
3. يستخدم في العمليات الصناعية في الموقع مثل البترول والكيماويات والمعادن وتوليد الطاقة والهيدرولوجيا.
معلمات الأداء
| لمستشعر الضغط الصناعي الصغير DIN مرسل:نطاق القياس | |
| 0 كيلو باسكال ~ 10 كيلو باسكال ... 5 ميجا باسكال | نوع الضغط |
| ضغط مقياس | الحمل الزائد |
| أقل من أو يساوي 1.5 مرة من النطاق المقدر | الدقة @ 25 درجة مئوية |
| ±0.25% (نموذجي) ±0.5% (الحد الأقصى) | التكرار / التفاوت |
| 0.02% F.S (نموذجي) 0.05% F.S (الحد الأقصى) | الاستقرار طويل الأمد |
| ±0.1% F.S/سنة (نموذجي) ±0.2% F.S/سنة (الحد الأقصى) | انحراف درجة حرارة نقطة الصفر |
| ±0.02% F.S/درجة مئوية (≤100 كيلو باسكال) ±0.01% F.S/درجة مئوية (>100 كيلو باسكال) | استجابة التردد |
| ±0.02% F.S/درجة مئوية (≤100 كيلو باسكال) ±0.01% F.S/درجة مئوية (>100 كيلو باسكال) | استجابة التردد |
| 2.4 كيلو هرتز | درجة حرارة التعويض |
| 0-70 درجة مئوية (قابل للتخصيص) | درجة حرارة التشغيل |
| -20 درجة مئوية ~ 80 درجة مئوية | درجة حرارة التخزين |
| -40 درجة مئوية ~ 120 درجة مئوية | الاهتزاز |
| 10 جرام، 55 هرتز ~ 2 كيلو هرتز | مادة الغلاف |
| 304، 316 لتر | مادة الغشاء |
| 316 لتر | مقاومة العزل |
| 100 ميجا أوم 100 فولت تيار مستمر | تصنيف مقاومة الانفجار |
| Ex ia IIC T6 Ga | تصنيف الحماية |
| IP65 | مانع تسرب O-Ring |
| مطاط الفلور | إشارة الخرج |
| 4 ~ 20 مللي أمبير تيار مستمر | نوع الخرج | 4 ~ 20 مللي أمبير |
| 12 ~ 30 فولت تيار مستمر | 2/3/4 سلك | 0 ~ 10/20 مللي أمبير |
| 3 سلك | 0/1 ~ 5 فولت |
|
| 0/1 ~ 10 فولت | ||
| 0.5 ~ 4.5 فولت | ||
| 5 فولت تيار مستمر | أخرى |
| لمرسل مستشعر الضغط الصغير DINنصائح الطلب |
| 1. عند اختيار المنتج، يرجى التأكد من أن الوسط المراد قياسه متوافق مع الأجزاء الملامسة للمنتج. |
3. عند طلب مرسلات مع رأس عرض LCD أو LED، يجب ألا يقل جهد إمداد الطاقة للمرسل عن 20 فولت تيار مستمر.
4. لضمان التشغيل الموثوق للمنتج، يوصى بأن يقوم المستخدمون بتركيب أجهزة حماية من الصواعق في الموقع والتأكد من تأريض المنتج ومصدر الطاقة بشكل موثوق.
5. يتراوح نطاق درجة حرارة العمل المقدرة لحلقة O-ring المطاطية الفلورية من -20 درجة مئوية إلى 250 درجة مئوية. عندما تكون درجة حرارة تشغيل المنتج أقل من -20 درجة مئوية، من الضروري اختيار مانع تسرب حلقة O-ring من EPDM.
6. طول الكابل الافتراضي هو 1.5 متر، متوفر بثلاثة مواد. إذا لم يتم تحديده، فسيتم توفيره بمادة كابل البولي إيثيلين. إذا كنت بحاجة إلى مادة كابل مختلفة، يرجى تحديدها في الطلب.
7. للمتطلبات الخاصة مثل الاهتزاز القوي، قوة الصدمة اللحظية، التداخل الكهرومغناطيسي القوي أو تداخل الترددات الراديوية، يرجى إبلاغ شركتنا وتحديدها في الطلب.
دليل الطلب
| BP15X | |||||||||
| مرسل ضغط تناظري | رمز | ||||||||
| G | 5 | ||||||||
| موصل Packard | 6 | كابل إخراج مباشر محكم 1.5 متر | 7 | ||||||
| موصل Mini Hirschmann | 8 | موصل Hirschmann كبير | نطاق القياس | ||||||
| 0 كيلو باسكال ~ 10 كيلو باسكال ... 5 ميجا باسكال | (0-X) كيلو باسكال أو ميجا باسكال | ||||||||
| X: يشير إلى نطاق القياس الفعلي |
رمز مزود الطاقة | ||||||||
| G | 24 فولت تيار مستمر | ||||||||
| D2 | 5 فولت تيار مستمر | ||||||||
| D3 | أخرى | ||||||||
| رمز | نوع الضغط | ||||||||
| G | 4 ~ 20 مللي أمبير تيار مستمر | ||||||||
| S5 | 0 ~ 20 مللي أمبير تيار مستمر | S2 | 1 ~ 5 فولت تيار مستمر | ||||||
| S6 | 0 ~ 10 فولت تيار مستمر | S3 | 0 ~ 5 فولت تيار مستمر | ||||||
| S7 | 0.5 ~ 4.5 فولت تيار مستمر | S4 | 0 ~ 10 مللي أمبير تيار مستمر | ||||||
| رمز | اتصال الضغط | ||||||||
| G | M20×1.5 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | أخرى (فلانش φ50.4) | ||||||||
| رمز | التوصيل الكهربائي | ||||||||
| G | هيرشمان | ||||||||
| B2 | PG7 | ||||||||
| B3 | مخرج كابل محكم 1.5 متر | ||||||||
| B4 | أخرى | ||||||||
| رمز | نوع الضغط | ||||||||
| G | ضغط مقياس | ||||||||
| A | ضغط مطلق | ||||||||
| S | ضغط مرجعي محكم | ||||||||
| أسئلة وأجوبة: | 1. س: ما هي ميزات مرسلات مستشعرات الضغط الخاصة بك؟ | ||||||||
ج: دقة عالية، متانة، وأداء ممتاز. التخصيص متاح.
2. س: هل يمكنني تخصيص مواصفات خاصة؟
ج: نعم، يمكن لمهندسينا تصميم المنتجات لتلبية الاحتياجات الخاصة.
نحن نقدم خدمة OEM و ODM
3. س: ما هي طاقتك الإنتاجية؟ ج:
يمكن لمنشآتنا التصنيعية إنتاج ما يصل إلى 30,000 مرسل مستشعر ضغط شهريًا، لذلك نحن قادرون تمامًا على تلبية احتياجات الطلبات الكبيرة. ومع ذلك، يُنصح بالاتصال بفريق المبيعات لدينا مسبقًا لضمان سلاسة الإنتاج وجدولة التسليم.
4. س: ما هي فترة التسليم النموذجية؟ ج: 5 ~ 8 أيام عمل للموديلات القياسية. قد تختلف المنتجات المخصصة.
5. س: كيف يتم تسعير المنتجات؟ هل هناك خصومات؟
ج: أسعار تنافسية مع خصومات للطلبات الكبيرة أو الشركاء على المدى الطويل.
6. س: ما هو ضمان منتجاتك؟ وخدمة ما بعد البيع؟
ج: مدة الضمان لدينا هي 24 شهرًا بعد الشحن، وسيستجيب فريق ما بعد البيع لأسئلتك في غضون 24 ساعة، والتعليمات عن بعد عبر شبكة الكمبيوتر متاحة دائمًا.
