مكان المنشأ: | باوجى، الصين |
---|---|
اسم العلامة التجارية: | HT SENSOR |
إصدار الشهادات: | CE,RoHs,ISO9001 |
رقم الموديل: | BH93420-3051A |
الحد الأدنى لكمية: | 1 |
الأسعار: | negotiable |
تفاصيل التغليف: | حزمة التصدير القياسية |
وقت التسليم: | 5-8 أيام عمل |
شروط الدفع: | ويسترن يونيون ، L / C ، T / T |
القدرة على العرض: | 5000 قطعة / شهر |
رقم الطراز: | BH93420-3051A | شكل الإخراج: | 4-20mA أو RS485 أو HART |
---|---|---|---|
كابل: | بي، بو، بتف | دقة: | 0.25%، 0.3%، 0.5% |
مادة الحجاب الحاجز: | 316L الفولاذ المقاوم للصدأ | الأصل: | شان شي |
نوع المسبار: | نوع المسبار | التخصيص: | متاحة OEM و ODM |
إبراز: | BH93420-3051A جهاز استشعار مستوى ضغط الماء,جهاز استشعار مستوى ضغط المياه مع العرض,محول ضغط سائل 4-20mA,Water Pressure Level Sensor With Display,4-20mA Liquid Pressure Transducer |

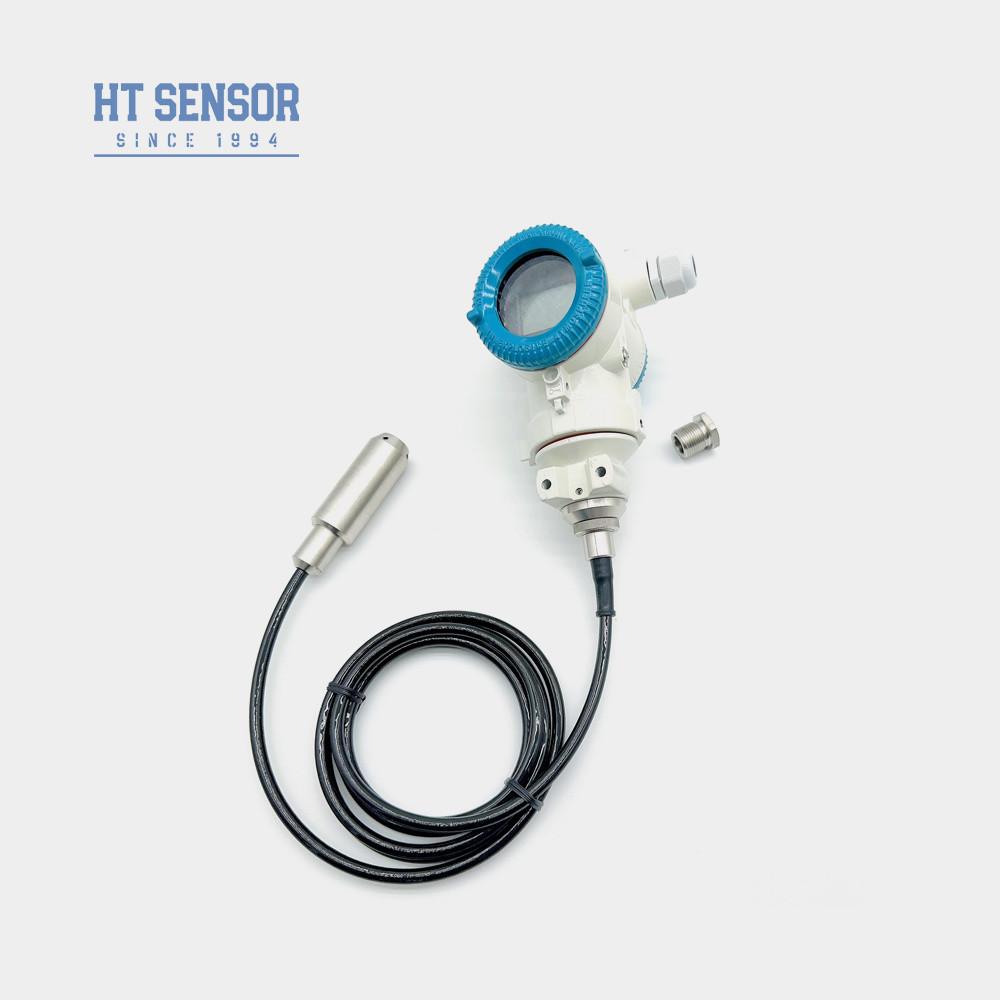

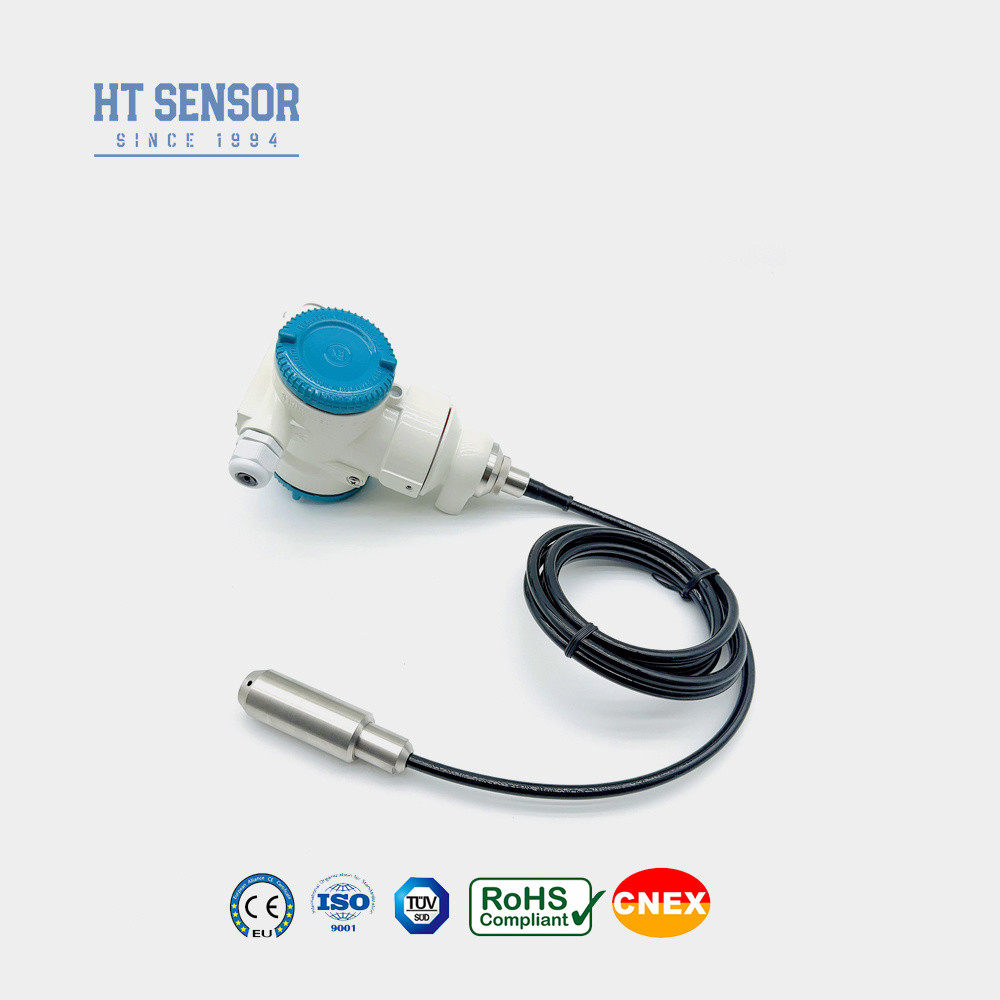

بهـ93420-3051AWأتر مستوىTمُرسِلُ الفدية
إدخال قياس جهاز نقل مستوى المياه:
BH93420-3051A جهاز نقل مستوى المياه له هيكل مضغوط، وسهلة ضبط وتثبيت مرن توفر الراحة للمستخدمين لاستخدام بسهولة.0 ~ 10mA وأوضاع إخراج الإشارة القياسية الأخرى يمكن اختيارها من قبل المستخدم حسب الاحتياجات.
استخدام مبدأ الهيدروستاتيك لقياس مستوى السائل هو تطبيق مهم لأجهزة استشعار الضغط.الكابل الخاص مع أنبوب التهوية في الوسط وتكنولوجيا الختم الخاصة ضمان ضيق المياه من جهاز الاستشعار، وجعل غرفة الضغط المرجعية تتواصل مع الضغط البيئي ، بحيث تضمن الدقة العالية والاستقرار العالي للقياس.
معايير الأداءلقياس مستوى المياه بواسطة جهاز إرسال | |
---|---|
نطاق القياس | 0~10m...400mH2O |
نوع الضغط | الضغط المقياسي، الضغط المطلق، الضغط المغلق |
الحمل الزائد | ≤ 2X النطاق المسموح به |
الدقة @ 25oC | ± 0.25% (عادة) ± 0.5% (أكثر) |
التكرار | ± 0.03% (عادة) ± 0.05%FS (أكثر) |
التهاب النفس | ± 0.03% (عادة) ± 0.05%FS (أكثر) |
الاستقرار على المدى الطويل | ± 0.15٪ F.S / سنة (حد أقصى.) |
الانجراف في درجة الحرارة الصفر | ± 0.01%FS/oC ((> 100KPa) ، ± 0.02%FS/oC (≤ 100Kpa) |
تحرك درجة حرارة الفترة | ± 0.01%FS/oC ((> 100KPa) ، ± 0.02%FS/oC (≤ 100Kpa) |
درجة حرارة التعويض | 0-50 درجة مئوية (0-1 متر) . 0-2m) 0-70oC |
درجة حرارة العمل | -20~80 درجة مئوية |
درجة حرارة التخزين | -30~100 درجة مئوية |
اهتزاز | 10g،55Hz ~ 2kHz |
الصدمة | 100 غرام |
مواد السكن | ألومنيوم صب، l1Cr18Ni9Ti |
مادة الحجاب الحاجز | 316L الفولاذ المقاوم للصدأ |
مقاومة العزل | >= 100MΩ@100VDC |
تصنيف مقاومة للانفجار | EXIALCT6 |
تصنيف الحماية | IP68 |
مهرجان الحلقة | مطاط الفلور |
الوزن | ~ 1.5 كجم (بدون الكابل) |
مواد الكابلات | كابل البولي إيثيلين، البولي يوريثان، PTFE |
إشارة الخروج | فولتاج التغذية | نوع الإخراج |
4 ~ 20mA | 15 ~ 30VDC | 2/3/4 سلك |
بروتوكول الاتصال RS485 | 4 سلك |
المخطط البناء |
الاتصال الكهربائي |
أمثلة اختيار |
نصائح الطلب |
النظام الدليل | ||||||||||
BH93420 | الرمز | المخطط البناء | ||||||||
الثالث | جهاز إرسال مستوى السائل مع غطاء 2088 | |||||||||
نطاق القياس | 0~10m...400mH2O | |||||||||
الرمز | إمدادات الطاقة | |||||||||
D1 | 24VDC | |||||||||
الرمز | إشارة الخروج | |||||||||
S1 | 4~20mADC | S2 | RS485 | |||||||
الرمز | الاتصال الكهربائي | |||||||||
B5 | 2088 العرض | |||||||||
B6 | 3051A | |||||||||
الرمز | نوع الضغط | |||||||||
G | ضغط القياس | |||||||||
أ | الضغط المطلق | |||||||||
S | ضغط مرجعية مغلقة | |||||||||
الرمز | المواد | |||||||||
01 | 304 الفولاذ المقاوم للصدأ | |||||||||
02 | 316L الفولاذ المقاوم للصدأ | |||||||||
الرمز | مواد الكابلات | |||||||||
C1 | PE | |||||||||
C2 | الـ PU | |||||||||
C3 | PTFE |
