مستشعر ضغط صناعي Thimble 4-20mA BP156TC مستشعر ضغط سيراميك
Product Details
| رقم الموديل: | BP156TC | الاستشعار: | مستشعر السيراميك |
|---|---|---|---|
| قوة: | 5VDC /3.3VDC /12-36vdc | الإخراج: | 0.5-4.5V/0.2-2.2V /4-20mA |
| مواد الإسكان: | 304 | علامة تجارية: | HTsensor |
| أصل: | باوجي ، الصين | رمز النظام المنسق: | 9026209090 |
| درجة الدقة: | 0.5% | نطاق الضغط: | 0kpa~200kpa...10MPa |
| تصنيف IP: | IP65 | التخصيص: | متاحة OEM و ODM |
| إبراز |
محول ضغط صناعي 4-20mA,محول الضغط الصناعي BP156TC,جهاز نقل الضغط السيراميكي BP156TC,Industrial Pressure Transducer BP156TC,BP156TC Ceramic Pressure Transmitter |
||
Product Description

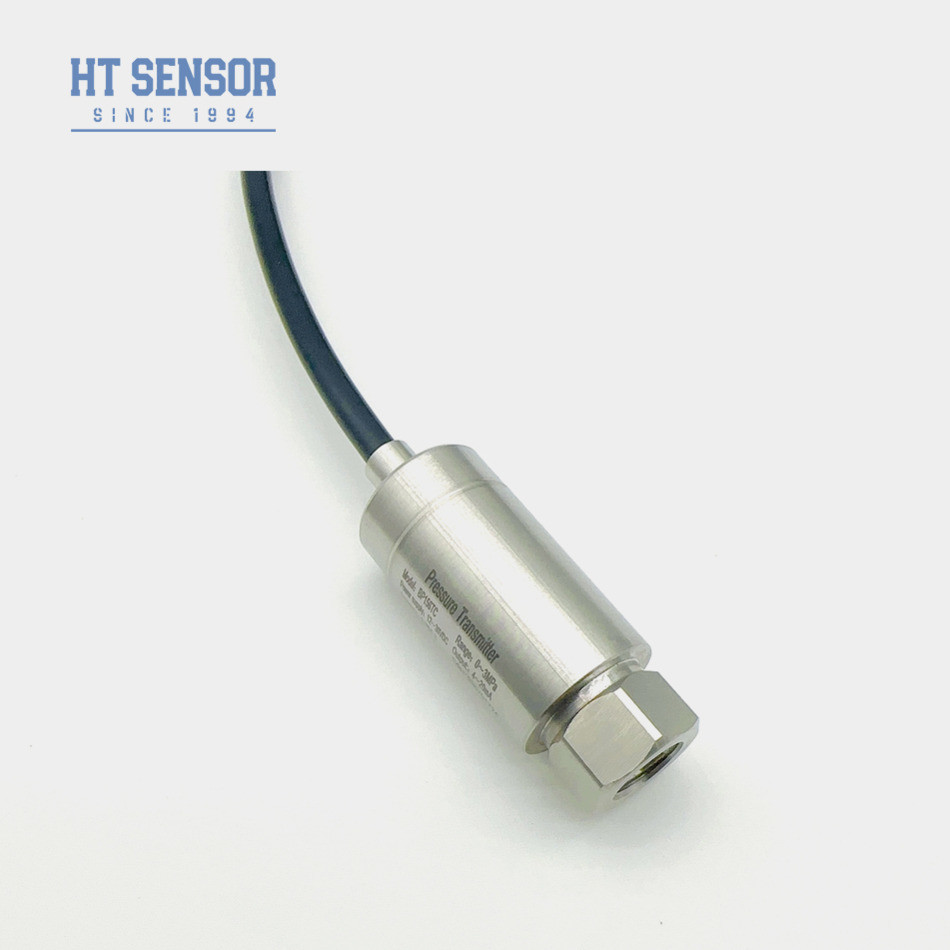

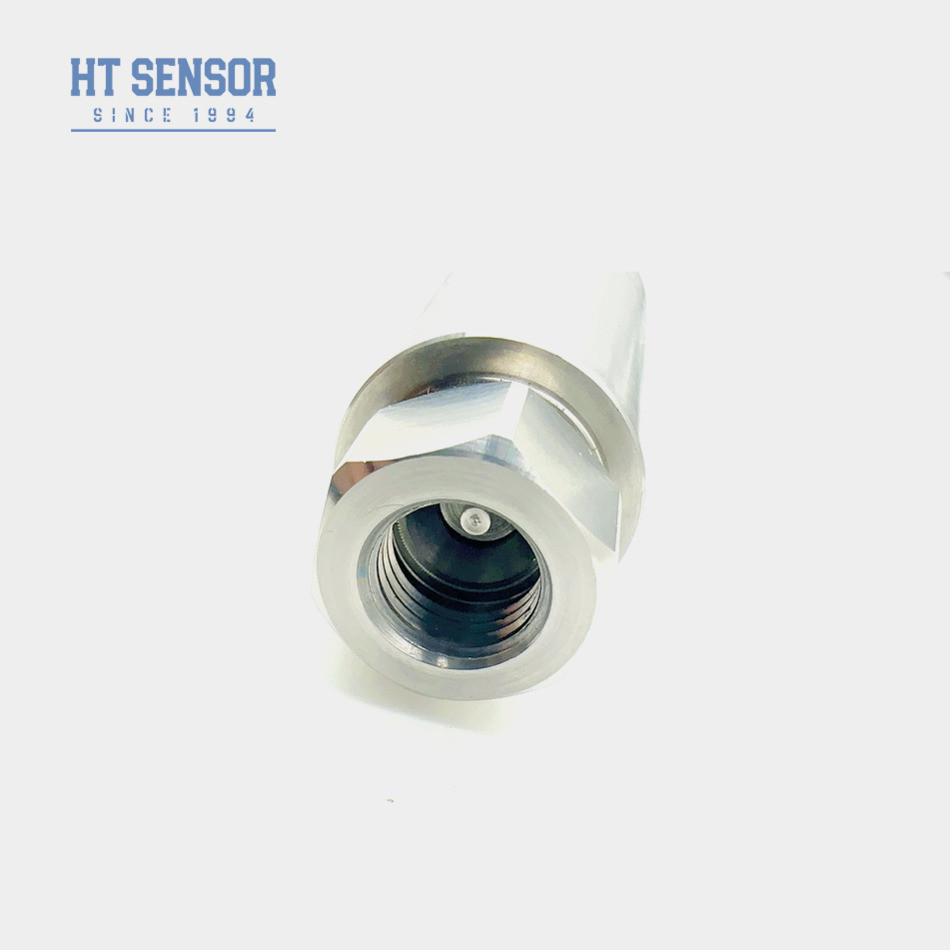

4-20mA BP156TC مستشعر الضغط الصناعي داخل مستشعر السيراميك
جهاز نقل الضغط BP156TC
إدخال جهاز استشعار الضغط الصناعي:
جهاز إرسال مستشعر الضغط الصناعي BP156TC هو حل فعال من حيث التكلفة مصمم لمضغوطات الهواء ومعدات التبريد.جهاز الإرسال يتضمن أحدث التقنيات و يحتوي على دائرة إرسال عالية الأداء وضعت من قبل شركتنايفتخر بحجمها المدمج مقاومة الرطوبة القوية ومقاومة التداخل الكهرومغناطيسي الممتازة.المكون الأساسي هو جهاز استشعار ضغط السيراميكي الذي يوفر وفورات كبيرة في التكاليف في بيئات اختبار الضغط منخفضة الحمل.
خصائص المنتجمن جهاز استشعار الضغط الصناعي:
1نطاق قياس واسع، واجهة ضغط متنوعة
2التصميم المدمج والخفيف
3. الصفر والكمية الكاملة قابلة للتعديل
4دقة عالية، كل هيكل الفولاذ المقاوم للصدأ
التطبيقاتمن جهاز استشعار الضغط الصناعي:
1غازات وسوائل غير معطلة مع 316L الفولاذ المقاوم للصدأ
2الصناعات البحرية والطيران
3البترول والكيمياء والمعادن وتوليد الطاقة والهيدرولوجيا
4تستخدم في أنظمة التحكم الهيدروليكية والهوائية
| معايير الأداءمن جهاز استشعار الضغط الصناعي: | |
| نطاق القياس | 0kPa ~ 500kPa... 5MPa |
| الحمل الزائد | ≤ 1.5 مرة من النطاق المسمى |
| الدقة @ 25oC | ±0.25% (العادي) ±0.5% (الحد الأقصى) |
| قابلية التكرار والهستيريس | 0.02% F.S. ((النوع) 0.05% F.S. ((الحد الأقصى) |
| الاستقرار على المدى الطويل | ± 0.1%F.S/year ((النموذجية) ± 0.2%F.S/year ((الحد الأقصى) |
| الانحراف في درجة حرارة النقطة الصفرية | ± 0.02%F.S/oC ((≤100KPa) ± 0.01%F.S/oC ((>100KPa) |
| الانحراف الحراري على نطاق كامل | ± 0.02%F.S/oC ((≤100KPa) ± 0.01%F.S/oC ((>100KPa) |
| استجابة التردد | 2.4Khz |
| درجة حرارة التعويض | 0-70oC ((≤10mpa، قابلة للتخصيص) |
| درجة حرارة العمل | -20 درجة مئوية إلى 80 درجة مئوية |
| درجة حرارة التخزين | -40 درجة مئوية ~ 120 درجة مئوية |
| اهتزاز | 10g،55Hz ~ 2kHz |
| مواد السكن | 304316 لتر |
| مقاومة العزل | 100MΩ 100VDC |
| تصنيف مقاومة للانفجار | Ex db IIC T6 جيجابايت |
| تصنيف الحماية | IP65 |
| الوزن | ~ 0.15 كجم |
| إشارة الخروج | فولتاج التغذية | نوع الإخراج |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 سلك |
| 0 ~ 10 / 20mA | 3 أسلاك |
|
| 0/1 ~ 5 فولت | ||
| 0/1~10 فولت | ||
| 0.5 إلى 4.5 فولت | 5VDC |

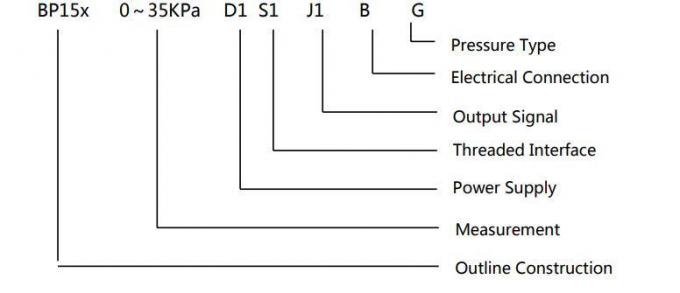

| أمثلة اختيار |
| نصائح الطلب |
2يرجى ملاحظة أن المنتجات المقاومة للانفجار لا تشمل رؤوس العرض الرقمي عند وضع الطلب.
3لضمان تشغيل المنتج الموثوق به ، يوصى بتثبيت أجهزة حماية من البرق في الموقع وضمان الترسيم السليم للمنتج وإمدادات الطاقة.
4.الحلقة O من المطاط الفلورية لديها نطاق درجة حرارة العمل من -20oC إلى 250oC. لدرجات حرارة العمل أقل من -20oC ، يجب اختيار ختم حلقة O من EPDM.
5طول الكابل الافتراضي هو 1.5m وهو متوفر في ثلاث مواد. إذا لم يتم تحديد أي مادة محددة، سيتم توفير كابل البولي إيثيلين. إذا كانت هناك حاجة إلى مادة كابل مختلفة،الرجاء الإشارة إلى ذلك في النظام.
6.بالنسبة لمتطلبات خاصة مثل الاهتزازات القوية، قوة الاصطدام المفاجئ، أو التداخل الكهرومغناطيسي / ترددات الراديو، يرجى إبلاغ شركتنا وتحديدها في النظام.
| دليل الطلب | |||||||||
| BP15X | ناقل الضغط التناظري | ||||||||

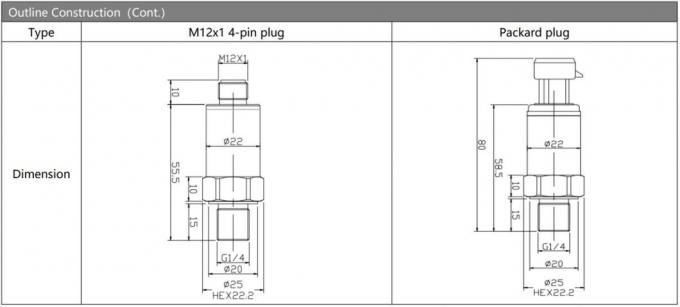

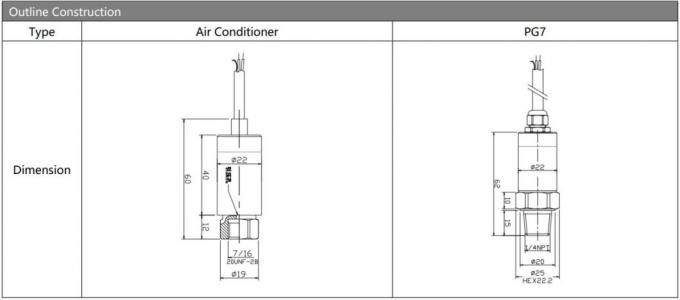

| الرمز | المخطط البناء | ||||||||
| 5 | سدادة باكارد | 6 | كابل الخروج المباشر المغلق 1.5 متر | ||||||
| 7 | مصطفى (ميني هيرشمان) | 8 | رابط هيرشمان الكبير | ||||||
| نطاق القياس | 0kPa ~ 10kPa... 5MPa | ||||||||
| (0-X) Kpa أو MPa |
إكس: يشير لمدى القياس الفعلي | ||||||||
| الرمز | إمدادات الطاقة | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | غيرها | ||||||||
| الرمز | إشارة الخروج | ||||||||
| S1 | 4~20mADC | S5 | 0~20mADC | ||||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | ||||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | ||||||
| S4 | 0~10mADC | ||||||||
| الرمز | اتصال الضغط | ||||||||
| J1 | M20 × 1.5 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | غيرها ((¢50.4 فلانج) | ||||||||

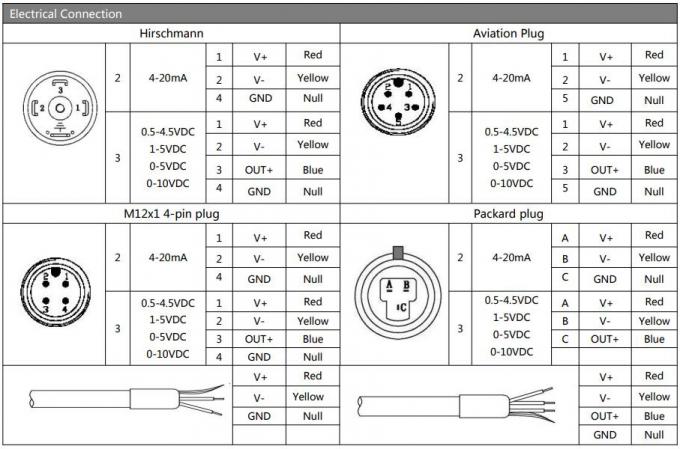

| الرمز | الاتصال الكهربائي | ||||||||
| B1 | هيرشمان | ||||||||
| B2 | PG7 | ||||||||
| B3 | كابل مغلق منفذ 1.5 متر | ||||||||
| B4 | غيرها | ||||||||
| الرمز | نوع الضغط | ||||||||
| G | ضغط القياس | ||||||||
| أ | الضغط المطلق | ||||||||
| S | ضغط مرجعية مغلقة | ||||||||
الأسئلة الشائعة:
لتوصية لك بأفضل جهاز استشعار، يرجى إعطاءنا المعلومات أدناه.
1درجة حرارة العمل: -20~80 درجة مئوية
2-مدى الاختبار؟
3مخرج: 4-20mA، RS485 أو غيرها؟
4المسمار: G1/4، 1/4NPT، R1/4، M20 * 1.5?
5اتصال كهربائي (هيرشمان) ، (باكارد) ، مباشرة؟
6كمية الطلب: ?
