| مكان المنشأ: | باوجى، الصين |
|---|---|
| اسم العلامة التجارية: | HT SENSOR |
| إصدار الشهادات: | CE,RoHs,ISO9001 |
| رقم الموديل: | بي بي 155 |
| الحد الأدنى لكمية: | 1 |
| الأسعار: | negotiable |
| تفاصيل التغليف: | حزمة التصدير القياسية |
| وقت التسليم: | 5-8 أيام عمل |
| شروط الدفع: | ويسترن يونيون ، L / C ، T / T |
| القدرة على العرض: | 5000 قطعة / شهر |
| النموذج رقم: | بي بي 155 | خيط: | مخصصة |
|---|---|---|---|
| مواد الإسكان: | 316 لتر | العلامة التجارية: | HTsensor |
| الأصل: | الصين | الرمز السريع: | 9026201090 |
| النوع: | جهاز استشعار ضغط طبيعي | وسط القياس: | غاز |
| درجة الدقة: | ≤0.5%F.S | نطاق الضغط: | 0 كيلو باسكال ~ 10 كيلو باسكال...20 ميجا باسكال |
| تصنيف الملكية الفكرية: | IP65 | التخصيص: | متاح -- طلب مخصص |
| إبراز: | ناقل الضغط عالي الدقة,ناقل الضغط عالي الدقة 4-20mA OEM,4-20mA محول ضغط OEM,High Precision Pressure Transmitter 4-20mA OEM,4-20mA OEM Pressure Transducer |
||
| معايير الأداء من جهاز استشعار نقل الضغط: | |
|---|---|
| نطاق القياس | 0kPa ~ 10kPa... 5MPa |
| نوع الضغط | الضغط المقياسي، الضغط المطلق، الضغط المغلق |
| الحمل الزائد | ≤ 1.5 مرة من النطاق المسمى |
| الدقة @ 25oC | ±0.25% (العادي) ±0.5% (الحد الأقصى) |
| قابلية التكرار والهستيريس | 0.02% F.S. ((النوع) 0.05% F.S. ((الحد الأقصى) |
| الاستقرار على المدى الطويل | ± 0.1%F.S/year ((النموذجية) ± 0.2%F.S/year ((الحد الأقصى) |
| الانحراف في درجة حرارة النقطة الصفرية | ± 0.02%F.S/oC ((≤100KPa) ± 0.01%F.S/oC ((>100KPa) |
| الانحراف الحراري على نطاق كامل | ± 0.02%F.S/oC ((≤100KPa) ± 0.01%F.S/oC ((>100KPa) |
| استجابة التردد | 2.4Khz |
| درجة حرارة التعويض | 0-70oC ((≤10mpa، قابلة للتخصيص) |
| درجة حرارة العمل | -20 درجة مئوية إلى 80 درجة مئوية |
| درجة حرارة التخزين | -40 درجة مئوية ~ 120 درجة مئوية |
| اهتزاز | 10g،55Hz ~ 2kHz |
| مواد السكن | 304316 لتر |
| مادة الحجاب الحاجز | 316L |
| مقاومة العزل | 100MΩ 100VDC |
| تصنيف مقاومة للانفجار | Ex db IIC T6 جيجابايت |
| تصنيف الحماية | IP65 |
| مهرجان الحلقة | مطاط الفلور |
| إشارة الخروج | فولتاج التغذية | نوع الإخراج |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 سلك |
| 0 ~ 10 / 20mA | 3 أسلاك |
|
| 0/1 ~ 5 فولت | ||
| 0/1~10 فولت | ||
| 0.5 إلى 4.5 فولت | 5VDC |
| أمثلة اختيار |
| نصائح الطلب |
| دليل الطلب | |||||||||
| BP15X | ناقل الضغط التناظري | ||||||||
| الرمز | المخطط البناء | ||||||||

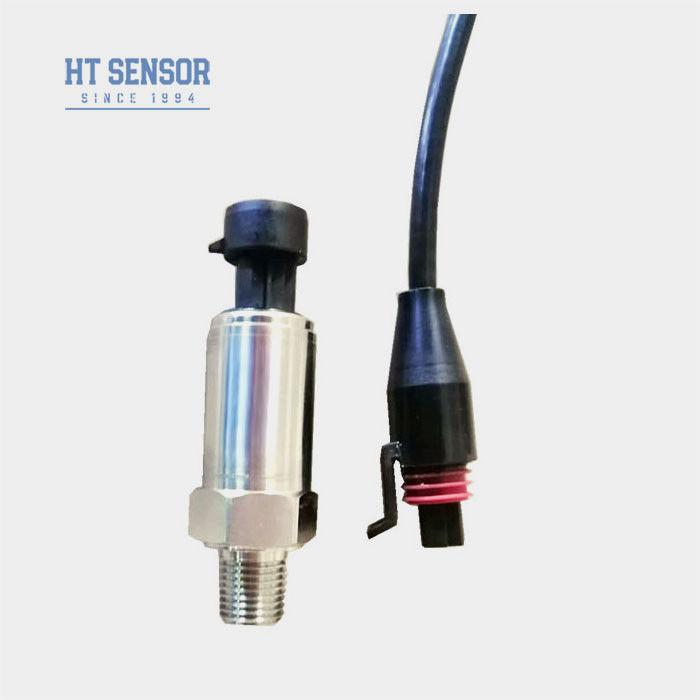

| 5 | سدادة باكارد | 6 | كابل الخروج المباشر المغلق 1.5 متر | ||||||
| 7 | مصطفى (ميني هيرشمان) | 8 | رابط هيرشمان الكبير | ||||||
| نطاق القياس | 0kPa ~ 10kPa... 5MPa | ||||||||
| (0-X) Kpa أو MPa |
إكس: يشير لمدى القياس الفعلي | ||||||||
| الرمز | إمدادات الطاقة | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | غيرها | ||||||||
| الرمز | إشارة الخروج | ||||||||
| S1 | 4~20mADC | S5 | 0~20mADC | ||||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | ||||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | ||||||
| S4 | 0~10mADC | ||||||||
| الرمز | اتصال الضغط | ||||||||
| J1 | M20 × 1.5 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | غيرها ((¢50.4 فلانج) | ||||||||
| الرمز | الاتصال الكهربائي | ||||||||
| B1 | هيرشمان | ||||||||
| B2 | PG7 | ||||||||
| B3 | كابل مغلق منفذ 1.5 متر | ||||||||
| B4 | غيرها | ||||||||
| الرمز | نوع الضغط | ||||||||
| G | ضغط القياس | ||||||||
| أ | الضغط المطلق | ||||||||
| S | ضغط مرجعية مغلقة | ||||||||
1س: كم المدة التي يستغرقها التسليم؟
-- في الغالب خلال 10 أيام
