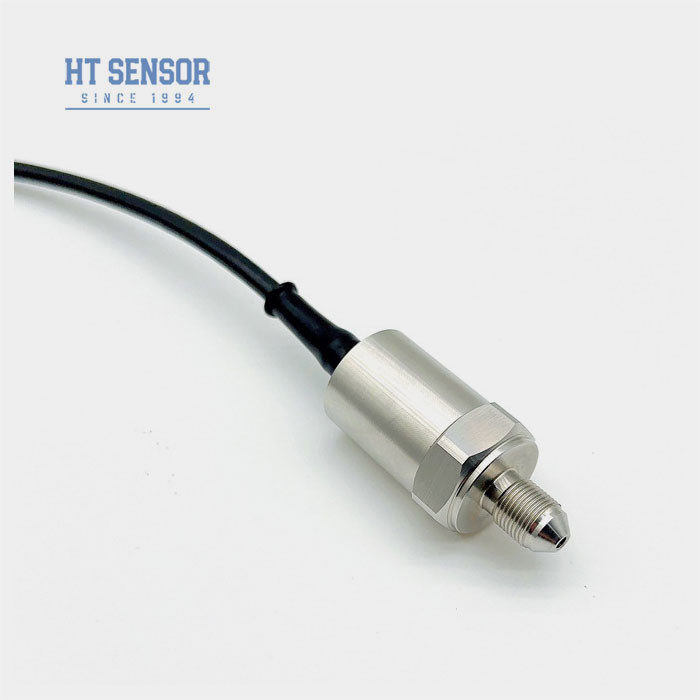

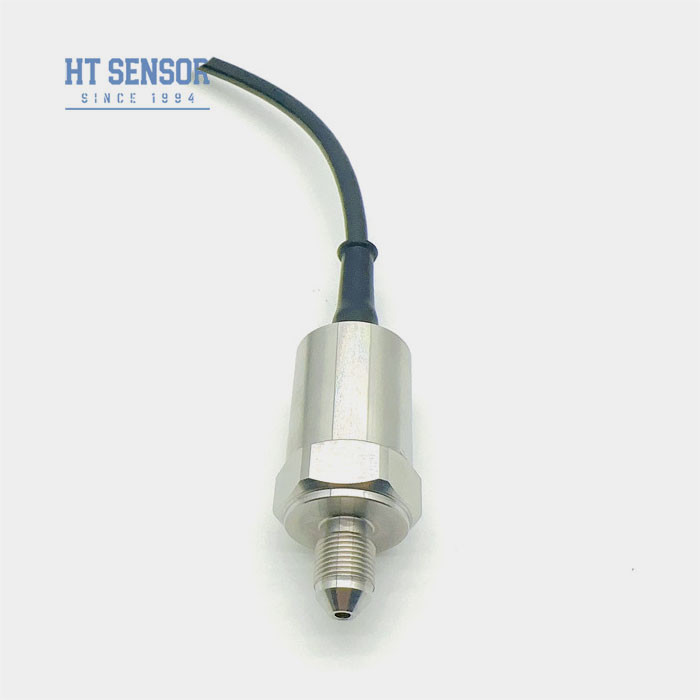

BP9325 جهاز استشعار ضغط المياه والسيليكون جهاز إرسال جهاز استشعار ضغط الهواء Mv مخرج M12 * 1
Product Details
| رقم الموديل: | BP9325 | نوع الموضوع: | G1/4 أو 1/2NPT وهكذا |
|---|---|---|---|
| نوع الأسلاك: | أربعة أسلاك | قياس المتوسطة: | الغاز والسائل |
| يتراوح: | 0-10kpa | حسب الطلب: | حسب الطلب |
| استقرار على المدى الطويل: | +-0.1% في السنة (نوع) | تعويض مؤقت: | -10 ~ 70 درجة |
| غشاء: | SS316L | الامتلاء المتوسط: | زيت السيليكون |
| مواصفة: | حسب الطلب | يكتب: | مستشعر ضغط السيليكون المقاوم للضغط |
| نوع إشارة الخرج: | نوع التناظرية | مادة: | الفولاذ المقاوم للصدأ |
| التخصيص: | متوفرة يمكن أن OEM -- طلب مخصص | ||
| إبراز |
جهاز استشعار ضغط السيليكون للماء BP9325,Mv الخروج المياه جهاز استشعار ضغط السيليكون,جهاز استشعار ضغط الهواء BP9325,Mv Output Water Silicon Pressure Sensor Transmitter,BP9325 Air Pressure Sensor |
||
Product Description
مستشعر HT BP9325 هواء غاز الماء السيليكون مستشعر الضغط جهاز إرسال مع mv الخروج
إدخال جهاز إرسال أجهزة استشعار الضغط من السيليكون
BP9325 جهاز استشعار الضغط المقاوم للضغط من السيليكون هو جهاز استشعار للضغط من السيليكون المنتشر المستقر للغايةيتم نقل ضغط التفاضل للوسط المقاس إلىالحجاب الحاجز السيليكوني من خلال الحجاب الحاجز العازل 316L وزيت السيليكون.باستخدام التأثير المقاوم للصفور المنتشر، فإنه يحقق الغرضلقياس ضغط السوائل والغازات
خصائص المنتجمن جهاز إرسال مستشعر ضغط من السيليكون:
- 1يستخدم التكنولوجيا المتقدمة و 316L محفظة الفولاذ المقاوم للصدأ، مع مواد
- 2. مثل التيتانيوم الكامل و الحجاب الحاجز Hastelloy
- 3. تستخدم دوائر فيلم سميك لتعويض درجة الحرارة وتصحيح نقطة الصفر
- 5- موثوقية عالية، قابلية للتكرار، والاستقرار
التطبيقاتمن جهاز إرسال مستشعر ضغط من السيليكون:
- 1مناسبة لقياس ضغط الغازات السائلة غير السامة مع 316L الفولاذ المقاوم للصدأ
- 2تطبيق في العمليات الصناعية في الموقع مثل البترول والكيمياءالمعادن، توليد الكهرباء، والهيدرولوجيا
- 3تستخدم في الصناعات البحرية والطيران
- 4أنظمة التحكم الهيدروليكية والهوائية
- 5التحكم في العملية
الشرط الأساسيمن جهاز إرسال مستشعر ضغط من السيليكون:
- 1إمدادات الطاقة: ≤2mADC (القيمة النموذجية 1.5mADC)
- 2معادلة المدخل: 2.5KΩ ~ 6KΩ
- 3عائق الخروج:2.5KΩ~6KΩ

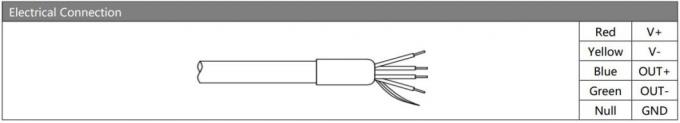

- 4الاتصال الكهربائي: دبوس كوفار مطلي بالذهب أو أسلاك عالية درجة حرارة 100 ملم
| معايير الأداءمن جهاز إرسال مستشعر ضغط من السيليكون: | |||||
| نطاق القياس | مقاس ((G) | 10KPa، 20KPa، 35KPa، 100KPa، 200KPa، 350KPa، 1000KPa، 2000Kpa | |||
| مطلقة ((A)) | 100KPaA، 200KPaA، 350KPaA، 700KPaA، 1000KPaA، 2000KPaA | ||||
| مغلقة (S) | 3500KPa، 7MPa، 10MPa، 20MPa، 40MPa، 60MPa، 100MPa | ||||
| النوع | ماكس | الوحدة | |||
| خطية | ± 0.15 | ± 0.3 | %F.S | ||
| التكرار | 0.05 | 0.1 | %F.S | ||
| التهاب النفس | 0.05 | 0.1 | %F.S | ||
| الصفر منخفضة الخروج | 0±1 | 0±2 | mV | ||
| الناتج الكامل | ≤20KPa | 50±10 | 50±30 | mV | |
| ≥35kPa | 100±10 | 100±30 | mV | ||
| صفر التبديل الحراري | ≤20KPa | ± 1 | ±2 | %F.S | |
| ≥35kPa | ± 0.5 | ± 1 | %F.S | ||
| درجة حرارة كاملة | ≤20KPa | ± 1 | ±2 | %F.S | |
| ≥35kPa | ± 0.5 | ± 1 | %F.S | ||
| معالجة مؤقتة | ≤20KPa | 0 ~ 50 | oC | ||
| ≥35kPa | 0~70 | oC | |||
| درجة حرارة العمل | -20~80 | oC | |||
| درجة حرارة التخزين | -40~125 | oC | |||
| الحمل الزائد المسموح به | خذ القيمة الأصغر بين 3 أضعاف المقياس الكامل أو 120MPa | ||||
| ضغط الانفجار | 5 أضعاف المقياس الكامل | ||||
| الاستقرار على المدى الطويل | 0.2 ٪ | الميزانية/سنة | |||
| مادة الحجاب الحاجز | 316L | ||||
| مقاومة العزل | ≥200MΩ 100VDC | ||||
| ختم الحلقة O | مطاط النتريل أو مطاط الفلور | ||||
| الاهتزاز | لا يوجد تغيير في ظل ظروف 10gRMS، 20Hz إلى 2000Hz | ||||
| الصدمة | 100 غرام، 11 ثانية | ||||
| وقت الاستجابة | ≤1ms | ||||
| الامتلاء المتوسط | زيت السيليكون | ||||
| الوزن | ~ 0.1 كجم | ||||
| يتم اختبار المعلمات في الظروف التالية: تيار ثابت 1.5mA ودرجة حرارة محيطية 25 °C | |||||
