20kpa الصفيحة البلاستيكية جهاز استشعار الضغط التفاضلي خلية السيليكون جهاز استشعار الضغط الصلب
Product Details
| رقم الموديل: | HT100 | يكتب: | الضغط التفاضلي |
|---|---|---|---|
| نوع الأسلاك: | أربعة أسلاك | قياس المتوسطة: | الهواء الغازي |
| قوة: | 5VDC / 1.5mA | دقة: | 0.2٪ فس |
| الإخراج: | إشارة بالسيارات | إمداد: | 1.5ma |
| نوع إشارة الخرج: | التناظرية | التخصيص: | متاح يمكن أن يكون طلب مخصص OEM |
| إبراز |
جهاز استشعار الضغط التفاضلي من قذيفة بلاستيكية 20kpa,مستشعر الضغط التفاضلي السيليكون,جهاز استشعار ضغط سليكوني 20kpa,Differential Pressure Sensor Silicon,20kpa Silicon Piezoresistive Pressure Sensor |
||
Product Description

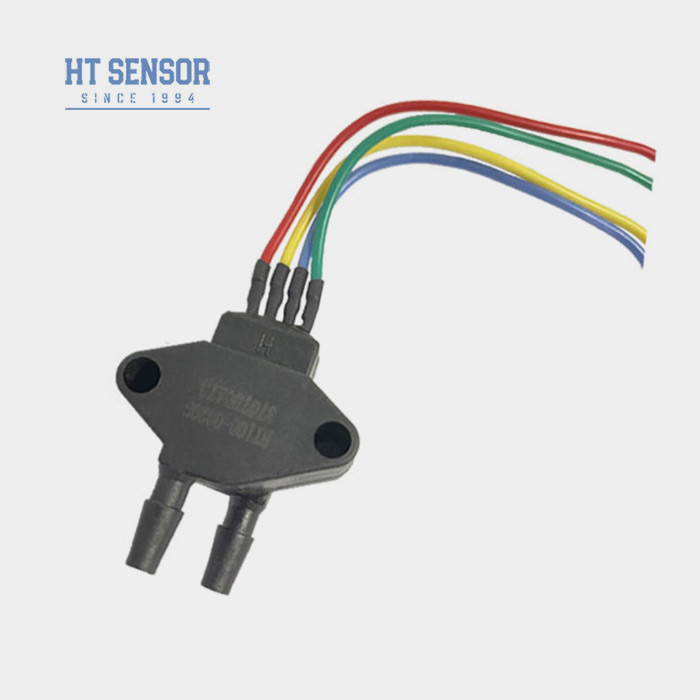

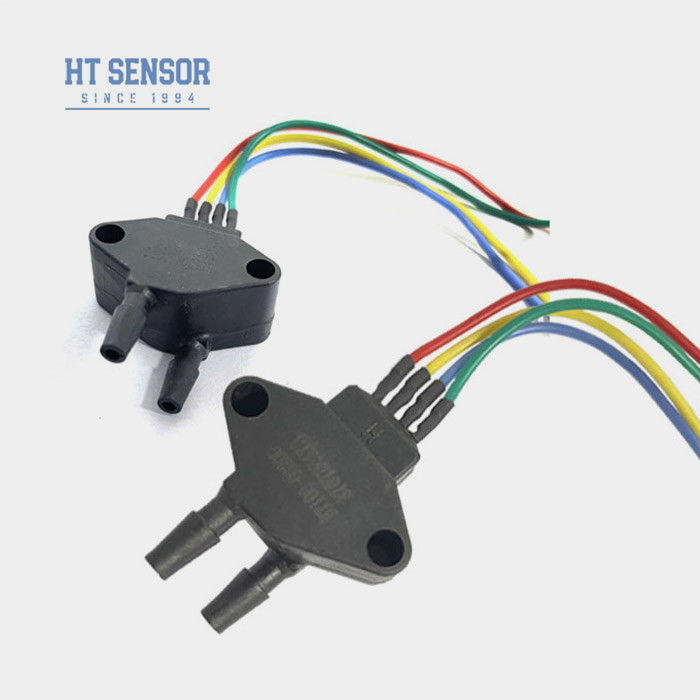

جهاز استشعار ضغط السيليكوني للتفاضل للضغط HT100 20kpa بلاستيكي أسود
HT100جهاز استشعار الضغط الوقائي السيليكوني
إدخال جهاز استشعار الضغط من السيليكون
خصائص المنتجمن مستشعر ضغط السيليكوني التفاضلي:
- نطاق قياس واسع ، 0 ~ 10KPa ~ 2Mpa
- موثوقية عالية واستقرار ممتاز
- تكنولوجيا تغليف TO8
- تطبيقات الطيران والفضاء
التطبيقاتمن مستشعر ضغط السيليكوني التفاضلي:
- قياس ضغوط الغازات الجافة غير التآكلية
- أنظمة التحكم الهوائية
- الهندسة الطبية الحيوية للتطبيقات الطبية
- HVAC (التدفئة والتهوية وتكييف الهواء)
- اختبارات الفضاء الجوي للأغراض المتعلقة بالطيران
- إمدادات الطاقة: ≤2mA DC (معتاد 1.5mA DC)
- عائق المدخل: 3KΩ ~ 6KΩ
- عائق الخروج:2.5KΩ~6KΩ
- الاتصال الكهربائي:دبابيس كوفار مطلية بالذهب أو أسلاك عالية درجة الحرارة بطول 100 مم
| معايير الأداءمن مستشعر ضغط السيليكوني التفاضلي: | ||||||
| نطاق القياس | مقاس ((G) | 10KPa، 20KPa، 35KPa، 100KPa | ||||
| النوع | ماكس | الوحدة | ||||
| خطية | ± 0.15 | ± 0.3 | %F.S | |||
| التكرار | 0.05 | 0.1 | %F.S | |||
| التهاب النفس | 0.05 | 0.1 | %F.S | |||
| الصفر منخفضة الخروج | 0±1 | 0±2 | mV | |||
| الناتج الكامل | ≤20KPa | 50±10 | 50±30 | mV | ||
| ≥35kPa | 100±10 | 100±30 | mV | |||
| صفر التبديل الحراري | ≤20KPa | ± 1 | ±2 | %F.S | ||
| ≥35kPa | ± 0.5 | ± 1 | %F.S | |||
| درجة حرارة كاملة | ≤20KPa | ± 1 | ±2 | %F.S | ||
| ≥35kPa | ± 0.5 | ± 1 | %F.S | |||
| معالجة مؤقتة | ≤20KPa | 0 ~ 50 | oC | |||
| ≥35kPa | 0~70 | oC | ||||
| درجة حرارة العمل | -20~80 | oC | ||||
| درجة حرارة التخزين | -40~125 | oC | ||||
| الحمل الزائد المسموح به | خذ القيمة الأصغر بين 3 أضعاف المقياس الكامل أو 4MPa | |||||
| ضغط الانفجار | 5 أضعاف المقياس الكامل | |||||
| الاستقرار على المدى الطويل | 0.2 ٪ | الميزانية/سنة | ||||
| مادة الحجاب الحاجز | 316L | |||||
| مقاومة العزل | ≥200MΩ 100VDC | |||||
| اهتزاز | لا يوجد تغيير في ظل ظروف 10gRMS، 20Hz إلى 2000Hz | |||||
| الصدمة | 100 غرام، 11 ثانية | |||||
| وقت الاستجابة | ≤1ms | |||||
| الوزن | ~ 12.5 غرام | |||||
| يتم اختبار المعلمات في الظروف التالية: تيار ثابت 1.5mA ودرجة حرارة محيطية 25 °C | ||||||
| نصائح الطلب |
2أثناء تجميع السقف، تأكد من أنه محاذا عموديا وتطبيق ضغط حتى لتجنب أو تلف لوحة التعويض.
3إذا كانت الوسيلة المقاسة غير متوافقة مع الحجاب الأساسي ومواد السقف (316L) ، يجب تقديم تعليمات خاصة عند وضع الطلب.
4تجنب الضغط على الحجاب الحاجز بالأيدي أو بالأشياء الحادة لمنع تلف النواة بسبب تشوه الحجاب الحاجز أو ثقب.
5. ابقي منفذ الضغط في قلب المقياس مفتوحاً للغلاف الجوي ومنع دخول الماء أو بخار الماء أو الوسائط المآكلة إلى غرفة الضغط السلبي في القلب.
6إذا كان هناك أي تغييرات على خطوط الدبوس، اتبع الملصق على النواة الفعلية للإشارة.
