أودم OEM جهاز استشعار الضغط السيليكوني المقاوم للضغط 10mv / V جهاز استشعار الضغط القائم على الحاجز
Product Details
| رقم الموديل: | HT26V | نوع إشارة الخرج: | نوع التناظرية |
|---|---|---|---|
| يتراوح: | 0-10kpa ~ 60mpa | مادة: | 316L من الفولاذ المقاوم للصدأ |
| نوع الأسلاك: | بنك الأربعة أسلاك أو الورق | قياس المتوسطة: | الهواء والسائل |
| قوة: | قوة 5-10VDC | الإخراج: | 10mv/V |
| ديا: | 19mm | التخصيص: | تصنيع المعدات الأصلية وأوديإم |
| إبراز |
أودم OEM جهاز استشعار الضغط الصلب,جهاز استشعار ضغط سليكوني 5 فولت,جهاز استشعار الضغط القائم على الحجاب الحاجز,Silicon Piezoresistive Pressure Sensor 5V,10V Diaphragm Based Pressure Sensor |
||
Product Description
مصنع مكونات أساسية لمستشعر الضغط السيليكون OEM HT26V 5-10V

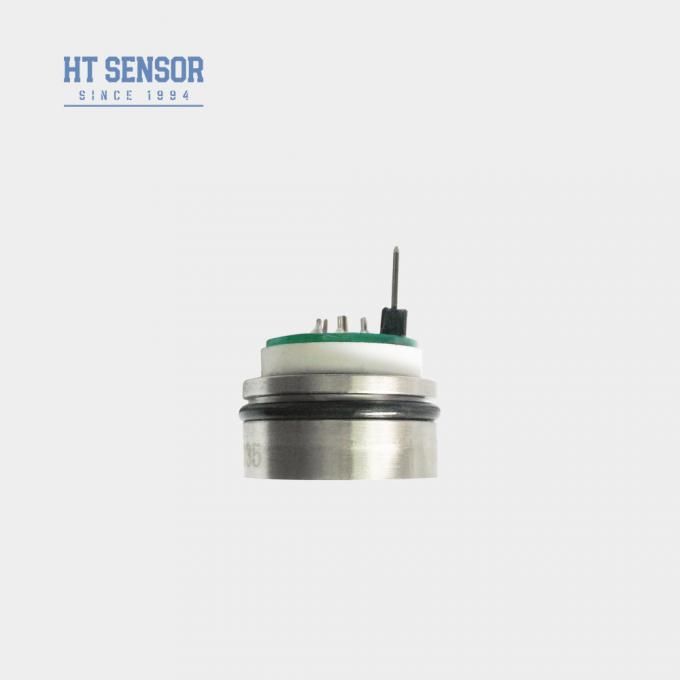

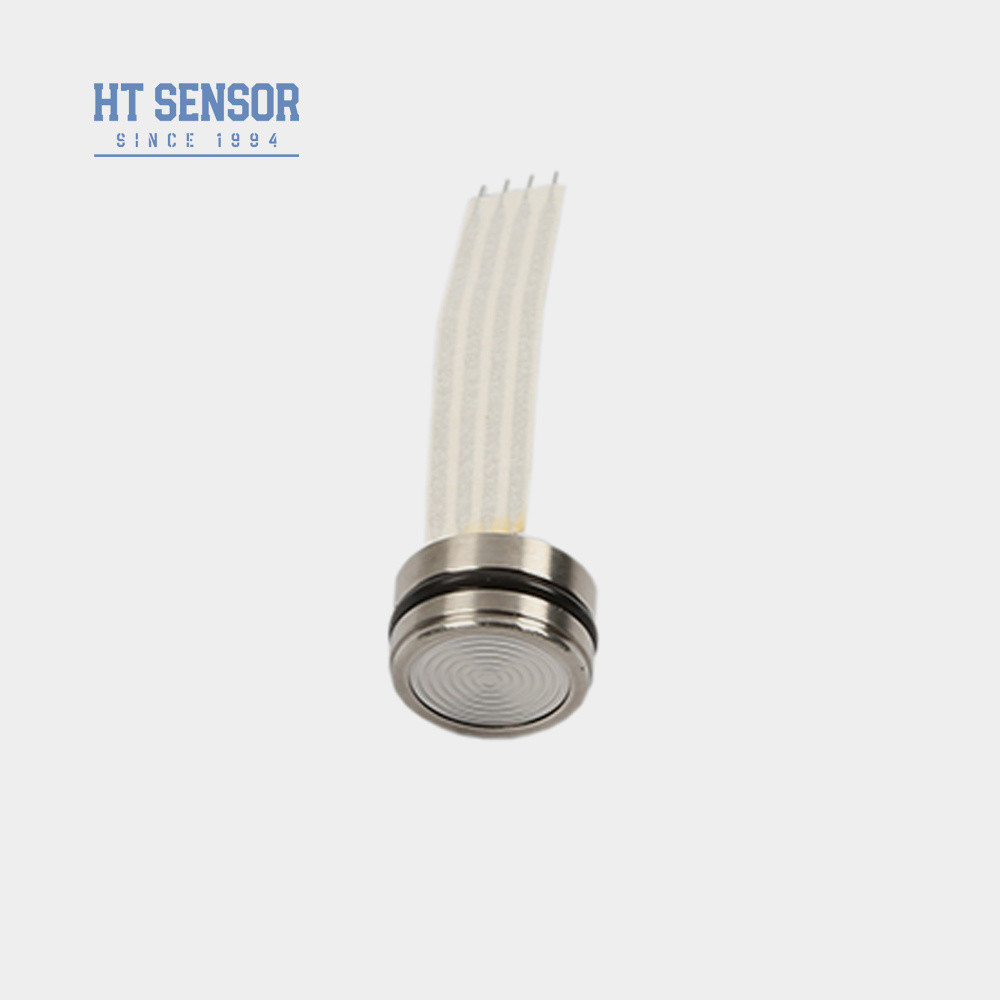

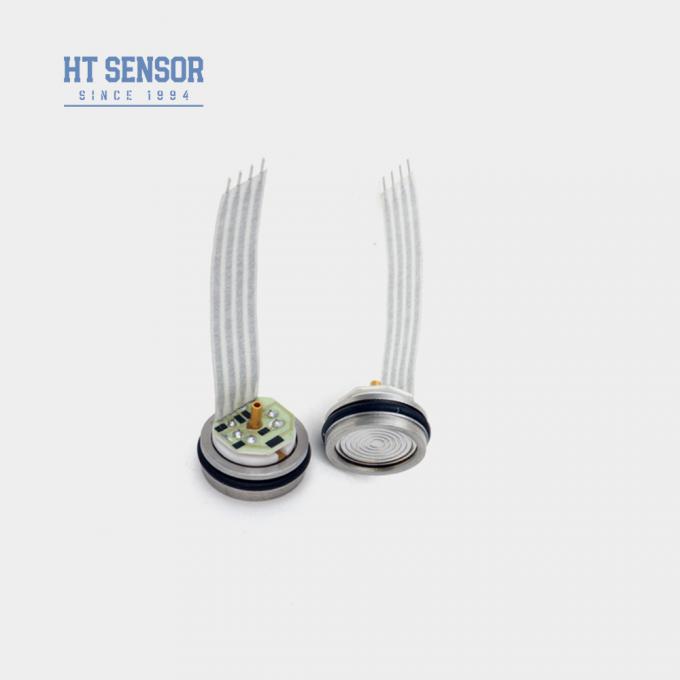

HT26V مستشعر ضغط سيليكون مقاوم للضغط
مقدمة عن جوهر مستشعر الضغط السيليكون:
HT26V هو جوهر مستشعر ضغط سيليكون مقاوم للضغط. يستخدم تأثير المقاومة للضغط للسيليكون المنتشر لقياس ضغط السوائل والغازات. خرج إمداد الجهد المستمر قياسي نسبيًا، أقل من ارتفاع HT19 العادي، ومناسب لتجميع الحالات الخاصة.
هذا المنتج منتج مخصص، ويمكن تخصيص إمداد الجهد المستمر أو إمداد التيار المستمر، ويمكن تخصيص الارتفاع وفقًا لاحتياجات المجال، وأخيراً ينطبق بالكامل على متطلبات العميل.
- إمداد الجهد المستمر وإخراج إشارات قياسية
- موثوقية عالية وثبات ممتاز
- ال دقيقة الارتفاع هو 7 مم، يمكن تخصيص هياكل مختلفة
- تُستخدم في مواقع العمليات الصناعية المختلفة.
- بما في ذلك البترول والكيماويات والمعادن والطاقة والهيدرولوجيا .
- تُستخدم في الصناعات البحرية والطيران
- مناسبة لأنظمة التحكم الهيدروليكية والهوائية.
- إمداد الطاقة: ≤10VDC (5-10VDC)
- خرج الجهد المشترك: 50% من المدخلات (نموذجي)
- معاوقة الإدخال: 4KΩ~20KΩ
- معاوقة الإخراج: 2.5KΩ~6KΩ
- التوصيل الكهربائي: سلك عالي الحرارة بطول 100 مم، كابل شريطي و موصلات الدبوس.
| معلمات الأداء لجوهر مستشعر الضغط السيليكون: | |||||
| نطاق القياس | مقياس (G) | 10KPa,20KPa,35KPa,100KPa,200KPa,350KPa,1000KPa,2000KPa | |||
| مطلق (A) | 100KPaA,200KPaA,350KPaA,700KPaA,1000KPaA,2000KPaA | ||||
| مختوم (S) | 3500KPaS,7MPaS,10MPaS | ||||
| نموذجي | الحد الأقصى | الوحدة | |||
| عدم الخطية | ±0.15 | ±0.3 | %F.S | ||
| التكرار | 0.05 | 0.1 | %F.S | ||
| التبلبد | 0.05 | 0.1 | %F.S | ||
| إزاحة الصفر الناتج | 0±1 | 0±2 | mV | ||
| خرج النطاق الكامل | ≤20KPa | 50±1 | 50±2 | mV | |
| ≥35kPa | 100±1 | 100±2 | mV | ||
| انجراف درجة حرارة إزاحة الصفر. | ≤20KPa | ±1 | ±2.5 | %F.S | |
| ≥35kPa | ±0.8 | ±1.5 | %F.S | ||
| انجراف درجة حرارة النطاق الكامل. | ≤20KPa | ±1 | ±2 | %F.S | |
| ≥35kPa | ±0.8 | ±1.5 | %F.S | ||
| درجة حرارة التعويض. | ≤20KPa | 0~50 | ºC | ||
| ≥35kPa | 0~70 | ºC | |||
| درجة حرارة التشغيل | -20~80 | ºC | |||
| درجة حرارة التخزين | -40~125 | ºC | |||
| الحمل الزائد المسموح به | 3 أضعاف النطاق الكامل | ||||
| ضغط الانفجار | 5X النطاق الكامل | ||||
| الاستقرار على المدى الطويل | 0.2 % | F.S/السنة | |||
| مادة الحجاب الحاجز | 316L | ||||
| مقاومة العزل | ≥200MΩ 100VDC | ||||
| الاهتزاز | لا يوجد تغيير في ظل ظروف 10gRMS، 20Hz إلى 2000Hz | ||||
| الصدمة | 100g,11ms | ||||
| وقت الاستجابة | ≤1ms | ||||
| ختم الحلقة O | مطاط النتريل أو مطاط الفلور | ||||
| وسيط التعبئة | زيت السيليكون | ||||
| الوزن | ~25g | ||||
| يتم اختبار المعلمات في ظل الظروف التالية: 10V @ 25ºC | |||||

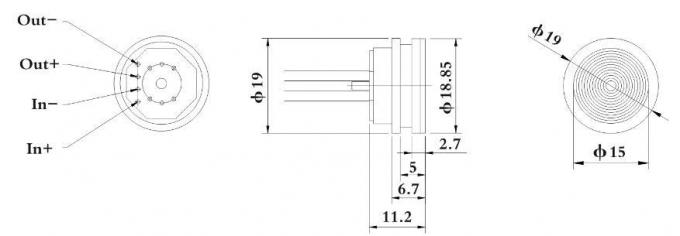

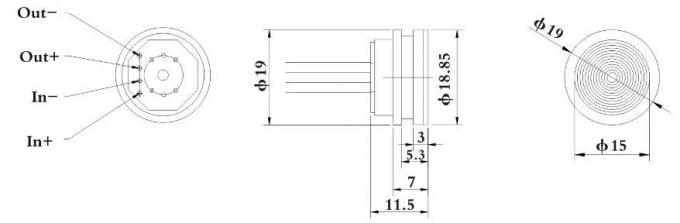

| بناء الخطوط العريضة لجوهر مستشعر الضغط السيليكون | |
| أنبوب الضغط <3.5MPaS |
|
| عادي ≥3.5MPaS <40MPaS |
|

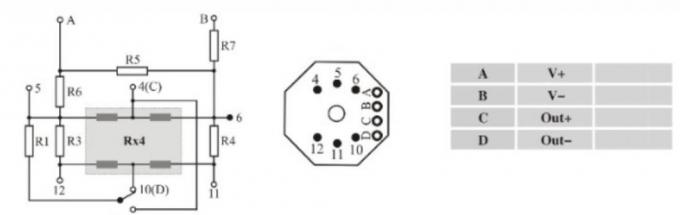

| التوصيل الكهربائي والتعويض |
|

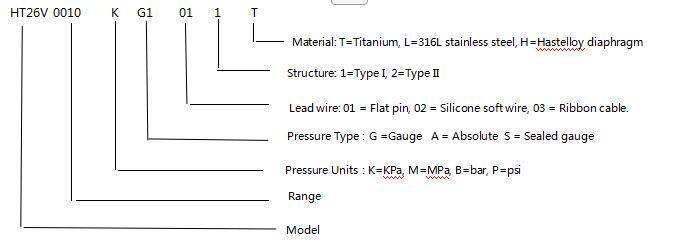

| أمثلة الاختيار |
| نصائح الطلب |
الإحكام المطلوب
2. أثناء تجميع الغلاف، تأكد من محاذاته عموديًا وقم بتطبيق ضغط متساوٍ لتجنب التشويش أو إتلاف لوحة التعويض.
3. إذا كان الوسط المقاس غير متوافق مع غشاء النواة ومادة الغلاف (316L)، فيجب تقديم تعليمات خاصة عند وضع الطلب.
4. تجنب الضغط على غشاء المستشعر باليدين أو الأشياء الحادة لمنع تلف النواة بسبب تشوه الحجاب الحاجز أو ثقبه.
5. حافظ على منفذ الضغط الخاص بنواة قياس الضغط مفتوحًا على الغلاف الجوي ومنع دخول الماء أو بخار الماء أو المواد المسببة للتآكل إلى غرفة الضغط السلبي للنواة.
6. إذا كانت هناك أي تغييرات في أسلاك الدبوس، فاتبع الملصق الموجود على النواة الفعلية للرجوع إليها.
