جهاز استشعار ضغط 5 فولت من السيليكون الحاجز للضغط جهاز استشعار ضغط الحجاب الحاجز مع خلية الضغط
Product Details
| رقم الموديل: | HT26V | نوع إشارة الخرج: | التناظرية 10mv/V |
|---|---|---|---|
| قوة: | 5-10VDC | مادة: | الفولاذ المقاوم للصدأ |
| نوع الموضوع: | لا | قياس المتوسطة: | الغاز والسائل |
| ديا: | 19mm | عالي: | تصنيع المعدات الأصلية |
| حزمة النقل: | كرتون | أصل: | الصين |
| يكتب: | مستشعر ضغط السيليكون | التخصيص: | متاح | طلب مخصص |
| إبراز |
جهاز استشعار ضغط سيليكون 5 فولت,مستشعر ضغط الحجاب السيليكوني 5 فولت,مستشعر ضغط الحجاب الحاجز مع وصلة دبوس,5V Silicon Diaphragm Pressure Sensor,Diaphragm Pressure Sensor With Pin Connect |
||
Product Description

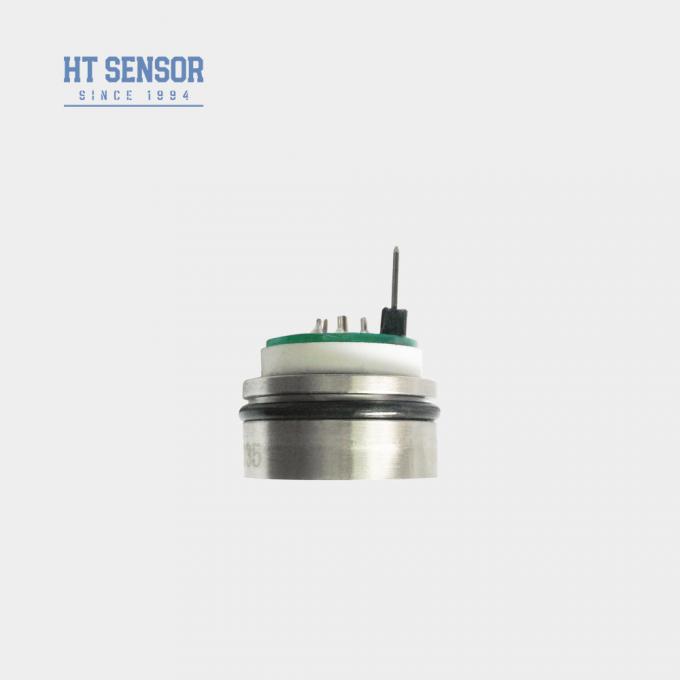

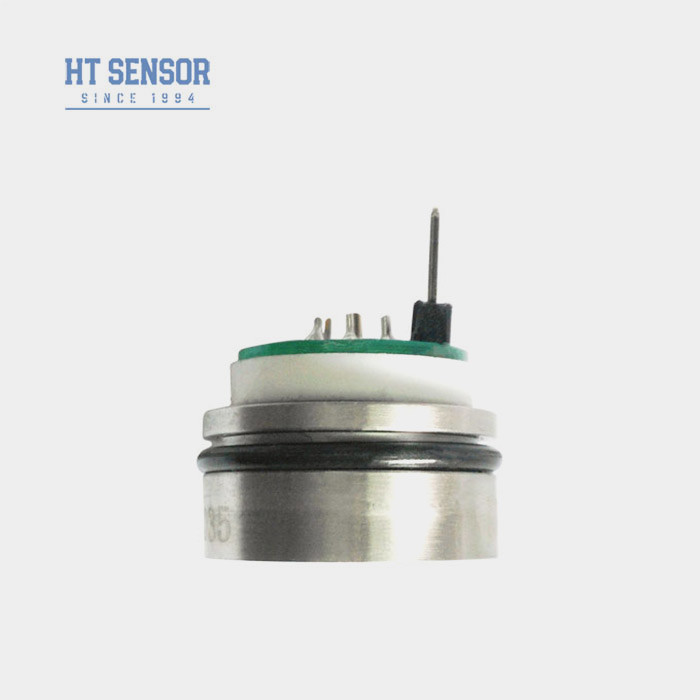

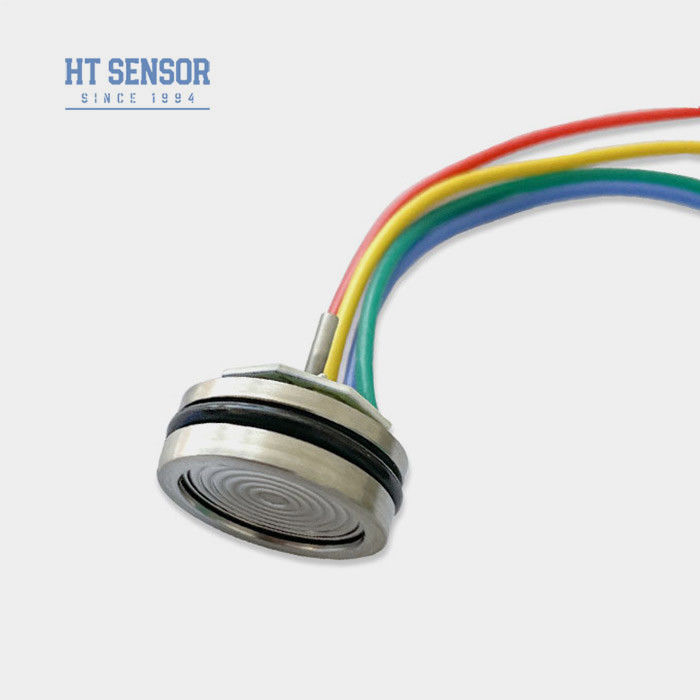

Hengtong HT26V 5V جهاز استشعار ضغط السيليكون مع وصلة دبوس
جهاز استشعار الضغط الصلب للسيليكون HT26V
إدخال جهاز استشعار الضغط من السيليكون:
HT26V هو جهاز استشعار ضغط من السيليكون المقاوم للضغط مع عنصر بلورية السيليكون المنتشر المستقر للغاية في جوهره.يتم نقل فرق الضغط من الوسط المقاس إلى الحجاب الحاجز السيليكوني من خلال الحجاب الحاجز العزل 316L وزيت السيليكون الختمتصميم مخصص مصنوع من قطر 19 ملم عادي، معظم الأجزاء من الفولاذ المقاوم للصدأ يمكن أن تكون منخفضة إلى 7 ملم.جهاز استشعار الضغط HT26V مجهز بخاتم O لإغلاق الضغط والتركيب السهل.
- إمدادات الجهد الثابت والمخرجات الإشارات القياسية
- موثوقية عالية واستقرار ممتاز
- الـ الارتفاع هو 7mm، يمكن تخصيص مختلف الهياكل
- تطبيق في مواقع مختلفة للعمليات الصناعية، بما في ذلك البترول والكيمياء والمعادن والطاقة والهيدرولوجيا.
- تستخدم في الصناعات البحرية والطيران
- مناسبة لأنظمة التحكم الهيدروليكية والهوائية
- تستخدم في تطبيقات التحكم في العمليات
- إمدادات الطاقة: ≤10VDC
- الجهد الخارجي للوضع المشترك: 50٪ من المدخل (عادة)
- عائق المدخل: 4KΩ ~ 20KΩ
- عائق الخروج:2.5KΩ~6KΩ

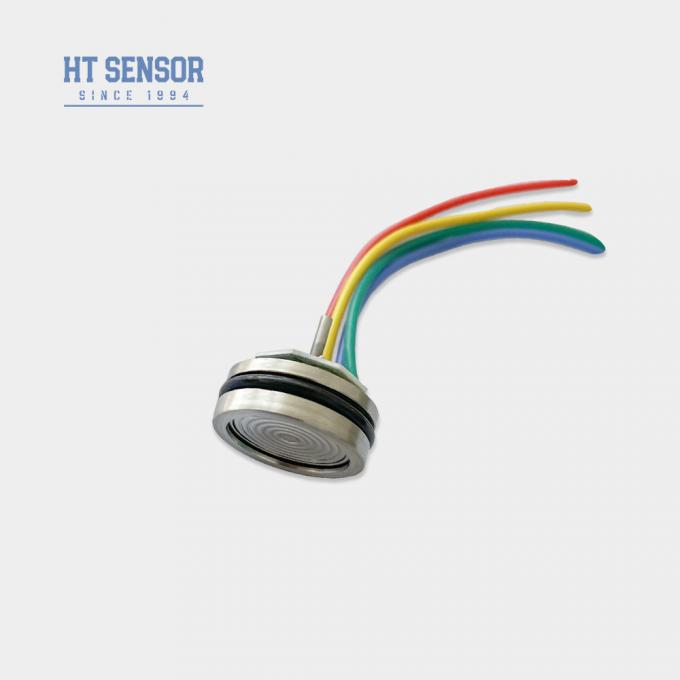

- الاتصال الكهربائي: سلك عالي درجة حرارة 100 ملم، كابل شريط و وصلات الدبوس
| معايير الأداءمن جهاز استشعار الضغط من السيليكون: | |||||
| نطاق القياس | مقاس ((G) | 10KPa، 20KPa، 35KPa، 100KPa، 200KPa، 350KPa، 1000KPa، 2000KPa | |||
| مطلقة ((A)) | 100KPaA، 200KPaA، 350KPaA، 700KPaA، 1000KPaA، 2000KPaA | ||||
| مختومة | 3500KPaS,7MPaS,10MPaS | ||||
| النوع | ماكس | الوحدة | |||
| غير خطية | ± 0.15 | ± 0.3 | %F.S | ||
| التكرار | 0.05 | 0.1 | %F.S | ||
| التهاب النفس | 0.05 | 0.1 | %F.S | ||
| الصفر منخفضة الخروج | 0±1 | 0±2 | mV | ||
| الناتج الكامل | ≤20KPa | 50±1 | 50±2 | mV | |
| ≥35kPa | 100±1 | 100±2 | mV | ||
| صفر التبديل الحراري | ≤20KPa | ± 1 | ± 25 | %F.S | |
| ≥35kPa | ± 0.8 | ± 15 | %F.S | ||
| درجة حرارة كاملة | ≤20KPa | ± 1 | ±2 | %F.S | |
| ≥35kPa | ± 0.8 | ± 15 | %F.S | ||
| معالجة مؤقتة | ≤20KPa | 0 ~ 50 | oC | ||
| ≥35kPa | 0~70 | oC | |||
| درجة حرارة العمل | -20~80 | oC | |||
| درجة حرارة التخزين | -40~125 | oC | |||
| الحمل الزائد المسموح به | 3 مرات المقياس الكامل | ||||
| ضغط الانفجار | 5 أضعاف المقياس الكامل | ||||
| الاستقرار على المدى الطويل | 0.2 ٪ | الميزانية/سنة | |||
| مادة الحجاب الحاجز | 316L | ||||
| مقاومة العزل | ≥200MΩ 100VDC | ||||
| اهتزاز | لا يوجد تغيير في ظل ظروف 10gRMS، 20Hz إلى 2000Hz | ||||
| الصدمة | 100 غرام، 11 ثانية | ||||
| وقت الاستجابة | ≤1ms | ||||
| ختم الحلقة O | مطاط النتريل أو مطاط الفلور | ||||
| الامتلاء المتوسط | زيت السيليكون | ||||
| الوزن | ~ 25 غرام | ||||
| يتم اختبار المعلمات في الظروف التالية: الجهد الثابت 10 فولت ودرجة الحرارة المحيطة 25 درجة مئوية | |||||

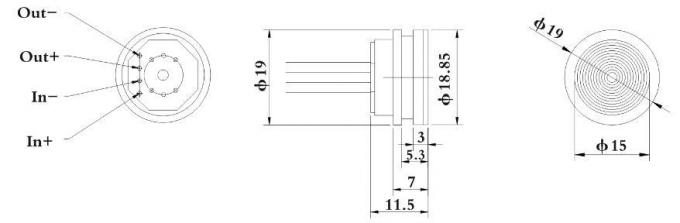

| المخطط البناء | |
| أنبوب الضغط <3.5MPaS |
|
| عادي ≥3.5MPaS <40MPaS |
|

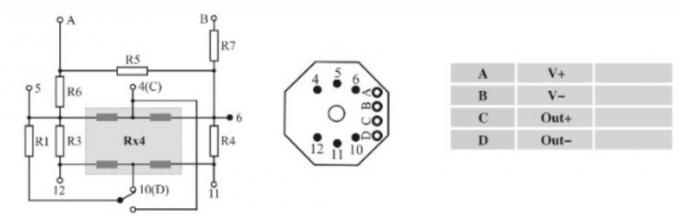

| الاتصال الكهربائي والتعويض |
|
| أمثلة اختيار |
| نصائح الطلب |
الصمود المطلوب
2أثناء تجميع السطح، تأكد من أن يكون مستويًا عموديًا وتطبيق ضغط متساوي لتجنب التشنج أو تلف لوحة التعويض.
3إذا كانت الوسيلة المقاسة غير متوافقة مع الحجاب الأساسي ومواد السقف (316L) ، يجب تقديم تعليمات خاصة عند وضع الطلب.
4تجنب الضغط على الحجاب الحاجز بالأيدي أو بالأشياء الحادة لمنع تلف النواة بسبب تشوه الحجاب الحاجز أو ثقب.
5. ابقي منفذ الضغط في قلب مقياس الضغط مفتوحًا للجو ومنع دخول الماء أو بخار الماء أو الوسائط المآكلة إلى غرفة الضغط السلبي في القلب.
6إذا كان هناك أي تغييرات على خطوط الدبوس، اتبع الملصق على النواة الفعلية للإشارة.
