جهاز استشعار ضغط السيليكون المنتشر HT-IQT-B جهاز استشعار ضغط المياه عالية درجة الحرارة
Product Details
| نموذج لا.: | HT-IQT-B | يتراوح: | 0-35 كيلو باسكال ~ 3.5 ميجا باسكال |
|---|---|---|---|
| نوع الأسلاك: | إبرة كوفار مطلية بالذهب | قياس وسيط: | الهواء والماء السائل والزيت |
| مخصصة: | مخصصة | خيط: | 50.4 ملم |
| الإخراج: | إشارة بالسيارات | قوة: | 1.5ma |
| مواصفة: | 50.4 ملم | يكتب: | جهاز استشعار الضغط السيليكوني المنتشر |
| نوع إشارة الخرج: | التناظرية | مادة: | 316L من الفولاذ المقاوم للصدأ |
| إبراز |
جهاز استشعار الضغط السيليكوني المنتشر HT-IQT-B,مستشعر ضغط السيليكون المنتشر بالماء,مستشعر ضغط المياه الزيتية عالي الحرارة,Water Oil Diffused Silicon Pressure Sensor,High Temperature Water Oil Pressure Sensor |
||
Product Description
جهاز استشعار HT HT-IQT-B مستشعر ضغط السيليكون المنتشر للمياه أو الزيت عالي درجة الحرارة
HT-IQT-Bالمقاوم للشربجهاز استشعار الضغط السيليكوني
إدخال مستشعر ضغط السيليكون المنتشر:

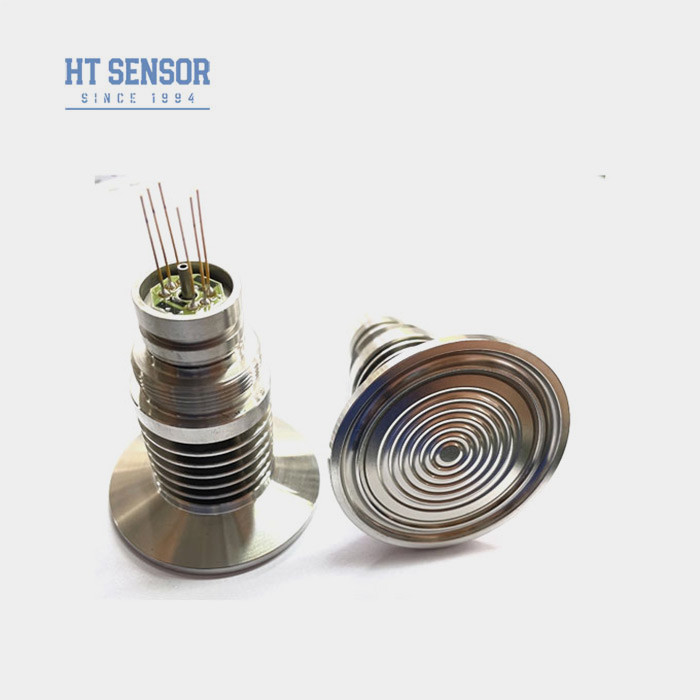

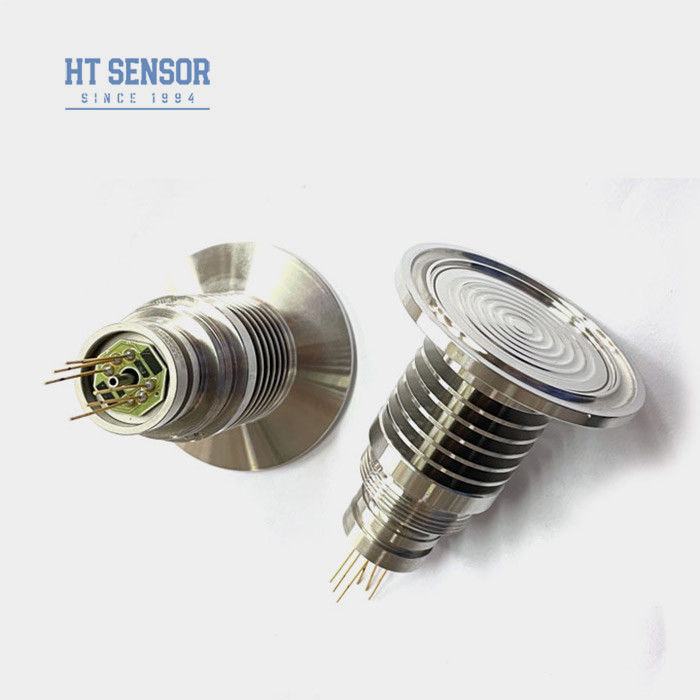

جهاز استشعار الضغط السيليكوني HT - IQT - B هو نوع من الحجاب الحاجز المدمج. تم نقل الضغط إلى الشريحة الحساسة من خلال الحجاب الحاجز الفولاذ المقاوم للصدأ وزيت السيليكون المغلق.شريحة المستشعر تحول الضغط إلى إشارة كهربائية قابلة للكشفوبالتالي يمكننا أن نلاحظ بشكل بديهي قيمة الضغط من الوسط المقاس. هذا المنتج يتبنى هيكل الحجاب الحاجز الصفيح، مع غسيل الحرارة عالية درجة الحرارة،تأثير قياس متوسط درجة حرارة عالية جيدالحجاب الحاجز المسطح العاري سهل التنظيف وله تأثير جيد على قياس الوسائط اللزجة. يطبق على الصناعات الغذائية والصحية وغيرها.
خصائص المنتجمن جهاز استشعار الضغط من السيليكون المنتشر:
- 316L فولاذ المقاوم للصدأ العلبة.
- تعويض درجة الحرارة وتصحيح النقطة الصفرية من خلال فيلم سميك.
- هيكل الحجاب الحاجز عالي الحرارة لسهولة التنظيف
- مناسبة لقياس ضغط الغازات والسوائل غير السامة مع 316Lالتوافق مع الفولاذ المقاوم للصدأ
- صناعة الأغذية والمشروبات
- التحكم في العمليات الصناعية
- إمدادات الطاقة: ≤2mA DC (0.4-1.5mA DC).
- عائق المدخل: 2.5KΩ ~ 6KΩ.
- عائق الخروج: 2.5KΩ ~ 6KΩ.
- الاتصال الكهربائي: دبوس كوفار مطلية بالذهب أو أسلاك عالية درجة الحرارة بطول 100 ملم.
| معايير الأداءمن جهاز استشعار الضغط من السيليكون المنتشر: | |||||
| نطاق القياس | مقاس ((G) | 35 كيبا 100 كيبا 200 كيبا 350 كيبا 1000 كيبا 2000 كيبا | |||
| مطلقة ((A)) | 100KPaA، 200KPaA، 350KPaA، 700KPaA، 1000KPaA، 2000KPaA | ||||
| مختومة | 3500KPaS | ||||
| النوع | ماكس | الوحدة | |||
| غير خطية | ± 0.15 | ± 0.3 | %F.S | ||
| التكرار | 0.05 | 0.1 | %F.S | ||
| التهاب النفس | 0.05 | 0.1 | %F.S | ||
| الصفر منخفضة الخروج | 0±1 | 0±2 | mV | ||
| الناتج الكامل | ≤20KPa | 50±10 | 50±30 | mV | |
| ≥35kPa | 100±10 | 100±30 | mV | ||
| صفر التبديل الحراري | ≤20KPa | ± 1 | ±2 | %F.S | |
| ≥35kPa | ± 0.5 | ± 1 | %F.S | ||
| درجة حرارة كاملة | ≤20KPa | ± 1 | ±2 | %F.S | |
| ≥35kPa | ± 0.5 | ± 1 | %F.S | ||
| معالجة مؤقتة | ≤20KPa | 0 ~ 50 | oC | ||
| ≥35kPa | 0~70 | oC | |||
| درجة حرارة العمل | -20~80 | oC | |||
| درجة حرارة التخزين | -40~125 | oC | |||
| الحمل الزائد المسموح به | خذ القيمة الأصغر بين 3 أضعاف المقياس الكامل أو 120MPa | ||||
| ضغط الانفجار | 5 أضعاف المقياس الكامل | ||||
| الاستقرار على المدى الطويل | 0.2 ٪ | الميزانية/سنة | |||
| مادة الحجاب الحاجز | 316L | ||||
| مقاومة العزل | ≥200MΩ 100VDC | ||||
| الصدمة | 100 غرام، 11 ثانية | ||||
| وقت الاستجابة | ≤1ms | ||||
| ختم الحلقة O | مطاط النتريل أو مطاط الفلور | ||||
| الامتلاء المتوسط | زيت السيليكون | ||||
| الوزن | ~ 220 غرام | ||||
| يتم اختبار المعلمات في الظروف التالية: 1.5mA @ 25 °C | |||||
| المخطط البناء | |
| البعد |
|
| الاتصال الكهربائي والتعويض |
|
| أمثلة اختيار |
| نصائح الطلب |
الصمود المطلوب
2أثناء تجميع السطح، تأكد من أن يكون مستويًا عموديًا وتطبيق ضغط متساوي لتجنب التشنج أو تلف لوحة التعويض.
3إذا كانت الوسيلة المقاسة غير متوافقة مع الحجاب الأساسي ومواد السقف (316L) ، يجب تقديم تعليمات خاصة عند وضع الطلب.
4تجنب الضغط على الحجاب الحاجز بالأيدي أو بالأشياء الحادة لمنع تلف النواة بسبب تشوه الحجاب الحاجز أو ثقب.
5. ابقي منفذ الضغط في قلب مقياس الضغط مفتوحًا للجو ومنع دخول الماء أو بخار الماء أو الوسائط المآكلة إلى غرفة الضغط السلبي في القلب.
6إذا كان هناك أي تغييرات على خطوط الدبوس، اتبع الملصق على النواة الفعلية للإشارة.
