جهاز استشعار التفاضل HT20V جهاز استشعار ضغط خلية السيليكون المنتشر Piezoresistive
Product Details
| رقم الموديل: | HT20V | نوع الأسلاك: | أربعة أسلاك |
|---|---|---|---|
| قياس المتوسطة: | الغاز والسائل | حسب الطلب: | حسب الطلب |
| قوة: | 10 فولت تيار مستمر | حزمة النقل: | كرتون |
| يكتب: | مستشعر الضغط التفاضلي المقاوم للضغط | نوع إشارة الخرج: | نوع التناظرية |
| مادة: | الفولاذ المقاوم للصدأ | التخصيص: | متاح | طلب مخصص |
| إبراز |
ضغط جهاز الاستشعار التفاضلي HT20V,ضغط جهاز الاستشعار التفاضلي السيليكون المنتشر,جهاز استشعار الضغط المتداخل للسيليكون,Differential Sensor Pressure Diffused Silicon,Diffused Silicon Piezoresistive Pressure Sensor |
||
Product Description

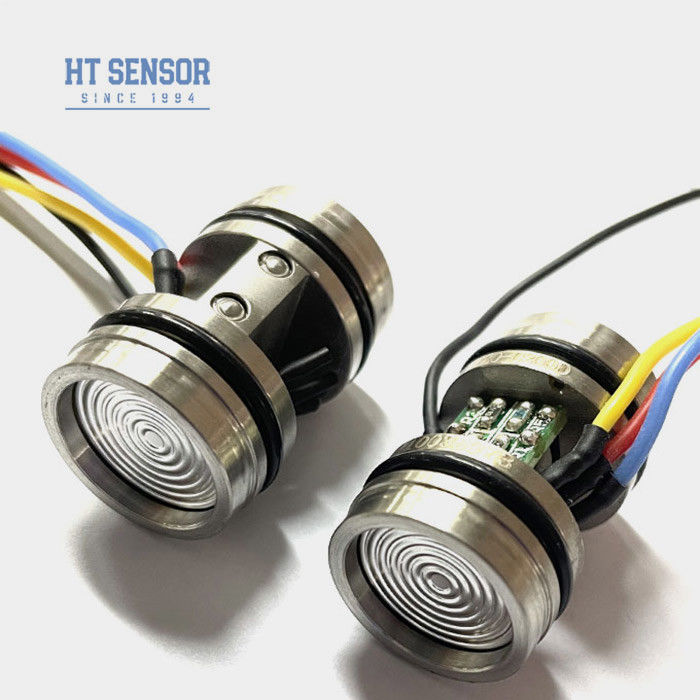

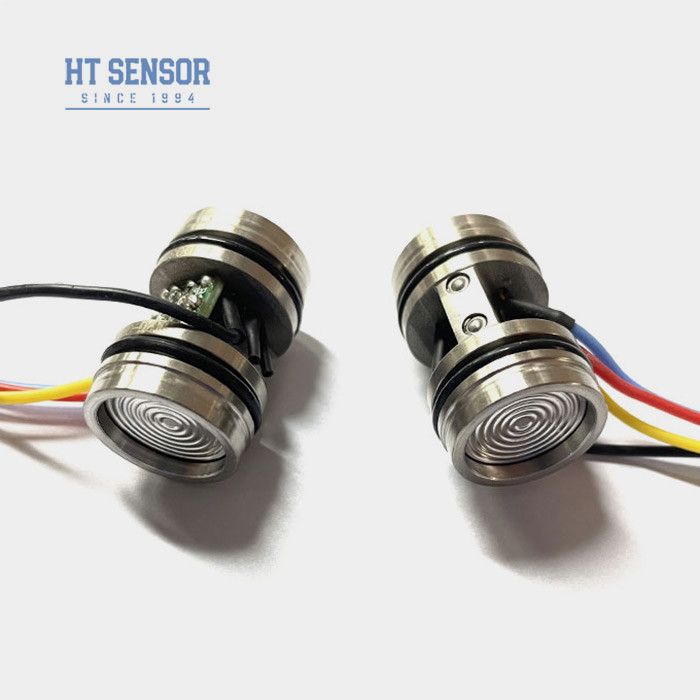

باوجي هنغتونغ HT20V جهاز استشعار ضغط السيليكون المنتشر 10vdc
إدخال جهاز استشعار ضغط السيليكون المنتشر:
HT20V هو جهاز استشعار الضغط التفاضلي باستخدام مستوى مستقر للغايةعنصر السيليكون في جوهرها مغطى في غطاء من الفولاذ المقاوم للصدأيعمل جهاز الاستشعار بثقة استثنائيةمن خلال الحجاب الحاجز من الفولاذ المقاوم للصدأ و زيت السيليكون المغلق،القياسات بواسطة الشريحة الحساسة. الشريحة الحساسة تبقى معزولة عنالاتصال المباشر مع الوسط المقاس، مما يخلق حالة صلبة بالكاملالهيكل الذي يسمح بقياس ضغط التفاضل بدقة.المنتج متعدد الاستخدامات مناسب لتطبيقات متنوعة تتطلبقياس دقيق للضغط التفاضلي
خصائص المنتجمن جهاز استشعار ضغط السيليكون المنتشر:
- أداء مستقر وموثوق به
- المقاومة العالية للضغط الثابت
- فعالة من حيث التكلفة
- كشف الضغط التفاضلي
- أدوات معايرة الضغط
- قياس مستوى السائل
- إمدادات الطاقة: ≤10VDC
- الجهد الخارجي للوضع المشترك: 50٪ من المدخل (عادة)
- عائق المدخل: 4KΩ ~ 20KΩ
- عائق الخروج:2.5KΩ~6KΩ
- الاتصال الكهربائي: سلك عالي درجة الحرارة 100 ملم.
| معايير الأداءمن جهاز استشعار ضغط السيليكون المنتشر: | ||||
| نطاق القياس | 10KPa، 35KPa، 100KPa، 200KPa، 350KPa، 1000KPa، 2000Kpa | |||
| النوع | ماكس | الوحدة | ||
| خطية | ± 0.15 | ± 0.3 | %F.S | |
| التكرار | 0.05 | 0.1 | %F.S | |
| التهاب النفس | 0.05 | 0.1 | %F.S | |
| الصفر منخفضة الخروج | 0±1 | 0±2 | mV | |
| الناتج الكامل | ≤20KPa | 50±1 | 50±2 | mV |
| ≥35kPa | 100±1 | 100±2 | mV | |
| صفر التبديل الحراري | ≤20KPa | ± 1 | ± 25 | %F.S |
| ≥35kPa | ± 0.8 | ± 15 | %F.S | |
| درجة حرارة كاملة | ≤20KPa | ± 1 | ±2 | %F.S |
| ≥35kPa | ± 0.8 | ± 15 | %F.S | |
| معالجة مؤقتة | ≤20KPa | 0 ~ 50 | oC | |
| ≥35kPa | 0~70 | oC | ||
| درجة حرارة العمل | -20~80 | oC | ||
| درجة حرارة التخزين | -40~125 | oC | ||
| الحمل الزائد المسموح به | خذ القيمة الأصغر بين 3 أضعاف المقياس الكامل أو 4MPa | |||
| ضغط الانفجار | 5 أضعاف المقياس الكامل | |||
| الاستقرار على المدى الطويل | 0.2 ٪ | الميزانية/سنة | ||
| مادة الحجاب الحاجز | 316L | |||
| مقاومة العزل | ≥200MΩ 100VDC | |||
| اهتزاز | لا يوجد تغيير في ظل ظروف 10gRMS، 20Hz إلى 2000Hz | |||
| الصدمة | 100 غرام، 11 ثانية | |||
| وقت الاستجابة | ≤1ms | |||
| ختم الحلقة O | مطاط النتريل أو مطاط الفلور | |||
| الامتلاء المتوسط | زيت السيليكون | |||
| الوزن | 45 غرام | |||
| يتم اختبار المعلمات في الظروف التالية: الجهد الثابت 10 فولت ودرجة الحرارة المحيطة 25 درجة مئوية | ||||
| المخطط البناءمن جهاز استشعار ضغط السيليكون المنتشر | |
| البعد |  |
| الملاحظات: نهاية الخروج هي المحطة الإيجابية. إذا كان هناك أي تغييرات في ألوان الأسلاك، يرجى الرجوع إلى الملصق المرفق على جهاز الاستشعار للحصول على معلومات دقيقة | |
| الاتصال الكهربائي والتعويضمن جهاز استشعار ضغط السيليكون المنتشر |
|
| أمثلة اختيار |
| نصائح الطلب |
2أثناء تجميع السقف، تأكد من أنه محاذا عموديا وتطبيق ضغط حتى لتجنب أو تلف لوحة التعويض.
3إذا كانت الوسيلة المقاسة غير متوافقة مع الحجاب الأساسي ومواد السقف (316L) ، يجب تقديم تعليمات خاصة عند وضع الطلب.
4تجنب الضغط على الحجاب الحاجز بالأيدي أو بالأشياء الحادة لمنع تلف النواة بسبب تشوه الحجاب الحاجز أو ثقب.
5. ابقي منفذ الضغط في قلب المقياس مفتوحاً للجو ومنع دخول الماء، بخار الماء، أو الوسائط التآكلية إلى غرفة الضغط السلبي في القلب.
6إذا كان هناك أي تغييرات على خطوط الدبوس، اتبع الملصق على النواة الفعلية للإشارة.
| أسئلة وأجوبة |
.
.
