HT30 G1/4 خيط جهاز استشعار ضغط السيليكون خلية المياه مستوى الضغط الرطب جهاز استشعار ضغط OEM
Product Details
| رقم الموديل: | HT30 | نوع الموضوع: | تصنيع المعدات الأصلية |
|---|---|---|---|
| نوع الأسلاك: | أربعة أسلاك | قياس المتوسطة: | الغاز والسائل |
| يتراوح: | 0-10kpa~20mpa | قوة: | 1.5ma |
| حزمة النقل: | كرتون | رمز النظام المنسق: | 9026209090 |
| القدرة على العرض: | 50000 قطعة / السنة | يكتب: | مستشعر الضغط الضغطي |
| ل: | جهاز إرسال ضغط السيليكون المنتشر | نوع إشارة الخرج: | نوع التناظرية |
| مادة: | الفولاذ المقاوم للصدأ | التخصيص: | متاح | طلب مخصص |
| إبراز |
جهاز استشعار ضغط السيليكون HT30,خلية استشعار الضغط من السيليكون,جهاز استشعار ضغط المياه الرطبة,OEM Silicon Pressure Sensor Cell,Water Wet Pressure Sensor OEM |
||
Product Description

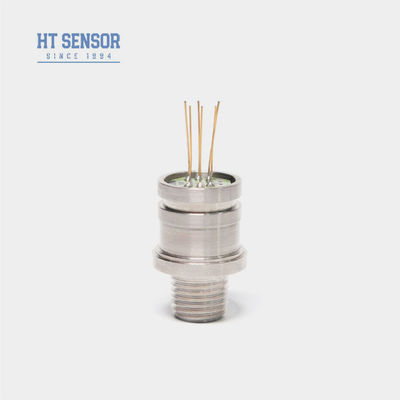

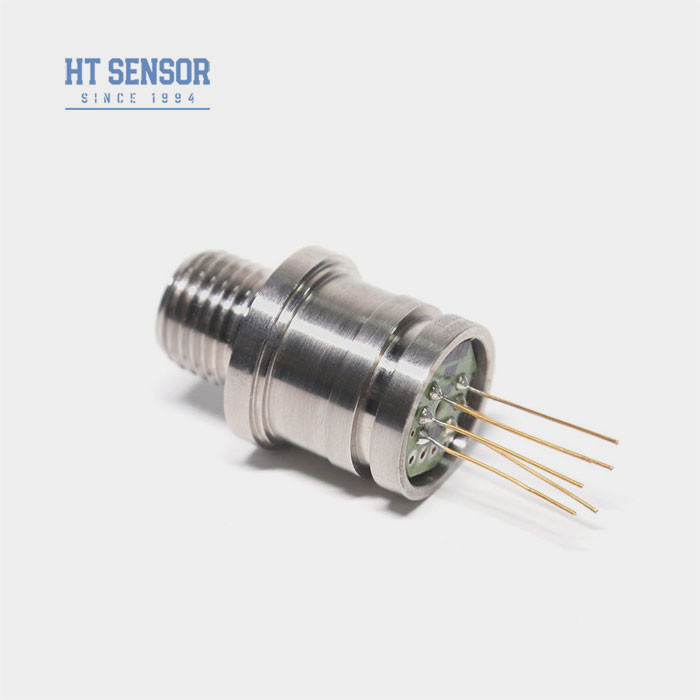

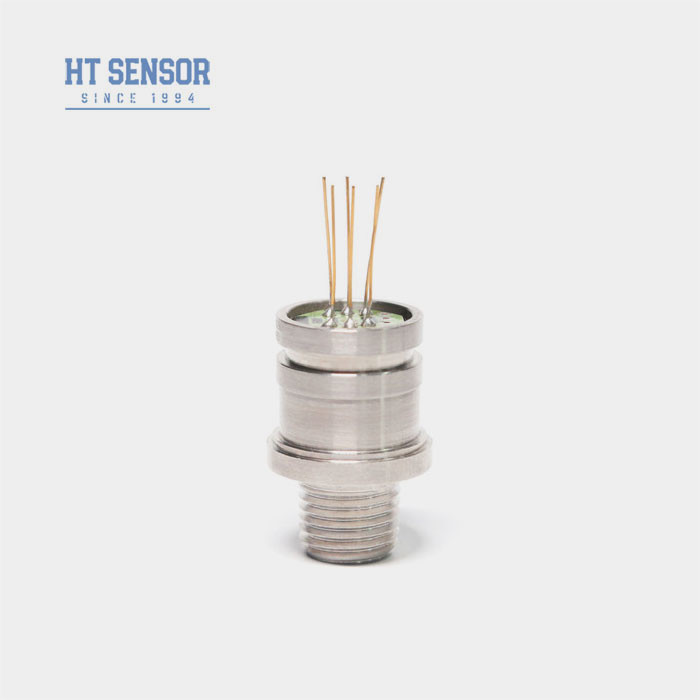

باوجي هنغتونغ HT30 خيط مخصصة السيليكون جهاز استشعار الضغط الخلية للماء
HT30 جهاز استشعار الضغط الوقائي للسيليكون
إدخال جهاز استشعار الضغط من السيليكون:
HT30 جهاز استشعار الضغط المقاوم للضغط هو السيليكون المنتشر المستقر للغايةيستخدم التأثير المقاوم للطاقة من السيليكون المنتشر لقياسضغط السوائل والغازات.الخيط، وهو لا يستخدم اغلاق حلقة O، مما يجعله مناسبة لمجموعة واسعة منالتطبيقات
- إمدادات الطاقة: ≤2mA DC (معتاد 1.5mA DC)
- عائق المدخل:2.5KΩ~6KΩ
- عائق الخروج:2.5KΩ~6KΩ
- الاتصال الكهربائي:دبابيس كوفار مطلية بالذهب أو أسلاك عالية درجة الحرارة بطول 100 ملم.
| معايير الأداءمن جهاز استشعار الضغط من السيليكون: | |||||
| نطاق القياس | مقاس ((G) | 10KPa، 20KPa، 35KPa، 100KPa، 200KPa، 350KPa، 1000KPa، 2000Kpa | |||
| مطلقة ((A)) | 100KPaA، 200KPaA، 350KPaA، 700KPaA، 1000KPaA، 2000KPaA | ||||
| مختومة | 3500KPaS، 7MPaS، 10MPaS، 20MPaS | ||||
| النوع | ماكس | الوحدة | |||
| غير خطية | ± 0.15 | ± 0.3 | %F.S | ||
| التكرار | 0.05 | 0.1 | %F.S | ||
| التهاب النفس | 0.05 | 0.1 | %F.S | ||
| الصفر منخفضة الخروج | 0±1 | 0±2 | mV | ||
| الناتج الكامل | ≤20KPa | 50±10 | 50±30 | mV | |
| ≥35kPa | 100±10 | 100±30 | mV | ||
| صفر التبديل الحراري | ≤20KPa | ± 1 | ±2 | %F.S | |
| ≥35kPa | ± 0.5 | ± 1 | %F.S | ||
| درجة حرارة كاملة | ≤20KPa | ± 1 | ±2 | %F.S | |
| ≥35kPa | ± 0.5 | ± 1 | %F.S | ||
| معالجة مؤقتة | ≤20KPa | 0 ~ 50 | oC | ||
| ≥35kPa | 0~70 | oC | |||
| درجة حرارة العمل | -20~80 | oC | |||
| درجة حرارة التخزين | -40~125 | oC | |||
| الحمل الزائد المسموح به | خذ القيمة الأصغر بين 3 أضعاف المقياس الكامل أو 120MPa | ||||
| ضغط الانفجار | 5 أضعاف المقياس الكامل | ||||
| الاستقرار على المدى الطويل | 0.2 ٪ | الميزانية/سنة | |||
| مادة الحجاب الحاجز | 316L | ||||
| مقاومة العزل | ≥200MΩ 100VDC | ||||
| الاهتزاز | لا يوجد تغيير في ظل ظروف 10gRMS، 20Hz إلى 2000Hz | ||||
| الصدمة | 100 غرام، 11 ثانية | ||||
| وقت الاستجابة | ≤1ms | ||||
| ختم الحلقة O | مطاط النتريل أو مطاط الفلور | ||||
| الامتلاء المتوسط | زيت السيليكون | ||||
| الوزن | ~ 63 غرام | ||||
| يتم اختبار المعلمات في الظروف التالية: 1.5mA @ 25°C | |||||
| المخطط البناءمن جهاز استشعار الضغط من السيليكون | |

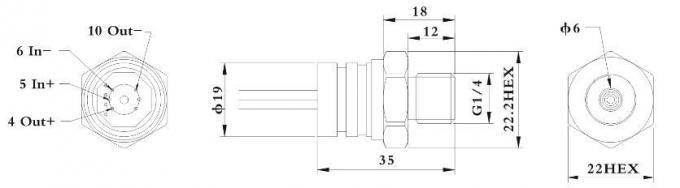

| البعد |
|

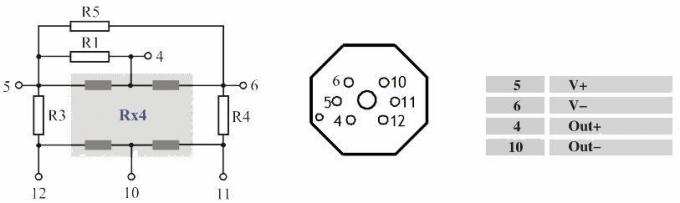

| الاتصال الكهربائي والتعويض |
|

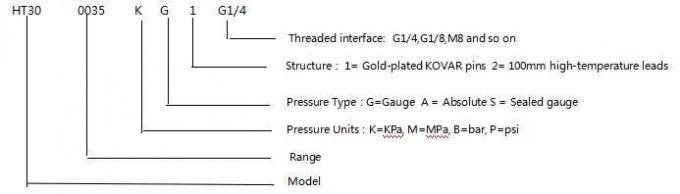

| أمثلة اختيار |
خصائص المنتجمن جهاز استشعار الضغط من السيليكون:
- باستخدام التكنولوجيا المتقدمة و 316L هيكل الفولاذ المقاوم للصدأ، جنبا إلى جنب معمواد مثل التيتانيوم و Hastelloy للحجاب الحاجز
- استخدام دوائر فيلم سميك لتعويض درجة الحرارة والنقطة الصفريةتصحيح.
- واجهات عدة خيوط متاحة للاختيار
- مصفوفة كقطعة واحدة، حجم ضيق، وموثوقية عالية
- تطبيق في مواقع مختلفة للعمليات الصناعية، بما في ذلك البترول والكيمياء والمعادن والطاقة والهيدرولوجيا.
- تستخدم في الصناعات البحرية والطيران
- مناسبة لأنظمة التحكم الهيدروليكية والهوائية
- تستخدم في تطبيقات التحكم في العمليات
| نصائح الطلب |
1في التجميع، تولي اهتماما لتنسيق حجم النواة ومحفظة جهاز الإرسال لتحقيق الختم المطلوب
2أثناء عملية تجميع السكن ، تأكد من أن يكون مستويًا عموديًا وتطبيق ضغط متساوي لتجنب التشويش أو تلف لوحة التعويض.
3إذا كانت الوسيلة قيد الاختبار غير متوافقة مع الحجاب الأساسي ومواد السقف (316L) ، يجب تقديم تعليمات خاصة عند وضع الطلب.
4تجنب الضغط على الحجاب الحاجز بالأيدي أو بالأشياء الحادة لتجنب تشوه الحجاب الحاجز أو ثقبها وتلف القلب.
5أبقي منفذ الضغط في قلب القياس مفتوحاً للجو لمنع دخول الماء أو بخار الماء أو الوسائط المآكلة إلى غرفة الضغط السلبي في قلب القياس.
6إذا تغير أي دبوس، الرجوع إلى الملصق على السلك الأساسي الفعلي.
| الشركة |
| أسئلة وأجوبة |
س1: هل هل أنت شركة تصنيع؟
ج1:نحن مصنعون مع أكثر من 29 سنة من الخبرة.
س2: منتج مخصص
ج2: نحن نقدم خدمات OEM و تصميم مخصص.
س3: ضمان الجودة
A3: منتجاتنا لديها ضمان محدود من 12 إلى 18 شهرًا من تاريخ الشحن إلى المشتري الأصلي. ستقوم Hengtong باستبدال أو إصلاح المنتجات المعيبة مجانًا.هذا الضمان لا ينطبق على أي وحدات تم تعديلهاإساءة استخدام، إهمال.
Q4: الشحن والتعبئة
A4: يتم شحن المنتجات عادة عن طريق الشحن السريع الدولي بما في ذلك UPS,FedEx,DHL و INT للشحن المدفوع مسبقًا،يمكنك أيضًا استخدام حساب الشحن الخاص بك للاستلام،التعبئة التجارية القياسية،بما في ذلك شهادة التفتيش.
السؤال5: اتصل بنا
A5: لدينا فريق مبيعات نشط وذو خبرة لخدمة لك على السؤال الفني والمسألة التجارية. فقط اترك لنا رسالة أو انقر على الخدمة عبر الإنترنت.
