جهاز استشعار ضغط السيليكون السائل 10VDC خلية الحبل المصغر جهاز استشعار ضغط مستوى خزان الماء
Product Details
| رقم الموديل: | HT30V | نوع الموضوع: | حسب الطلب |
|---|---|---|---|
| نوع الأسلاك: | أربعة أسلاك | قياس المتوسطة: | الغاز والسائل |
| حسب الطلب: | حسب الطلب | قوة: | 5VDC 10VDC |
| مواصفة: | الخيط G1/4 G1/8 1/4NPT وهلم جرا | نوع إشارة الخرج: | نوع التناظرية |
| مادة: | الفولاذ المقاوم للصدأ | التخصيص: | متاح |
| إبراز |
مستشعر ضغط السيليكون السائل 10VDC,جهاز استشعار الضغط السيليكوني السائل خيط صغير,جهاز استشعار ضغط مستوى خزان المياه 10VDC,Liquid Silicon Pressure Sensor Mini Thread,10VDC Water Tank Level Pressure Sensor |
||
Product Description

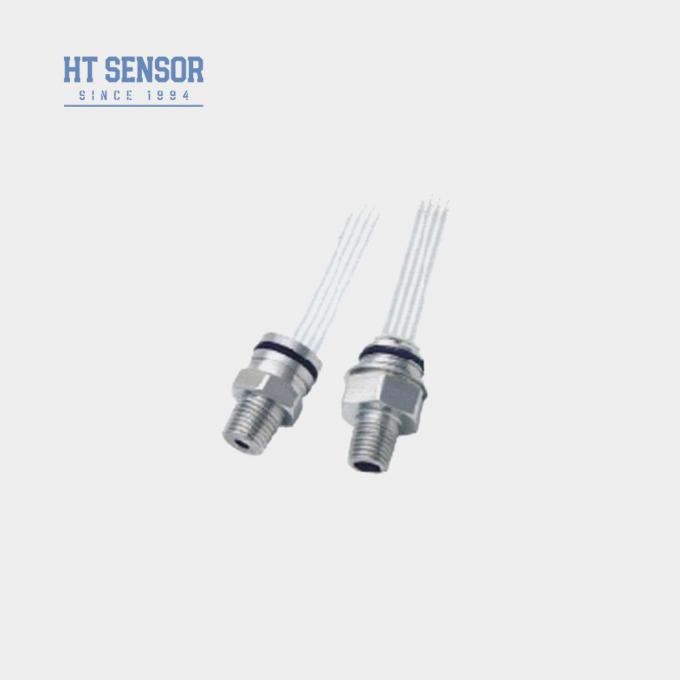

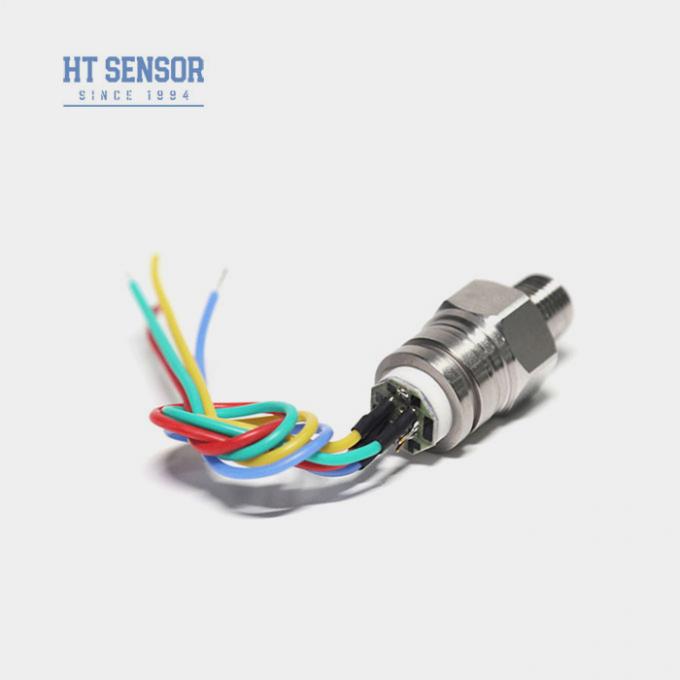

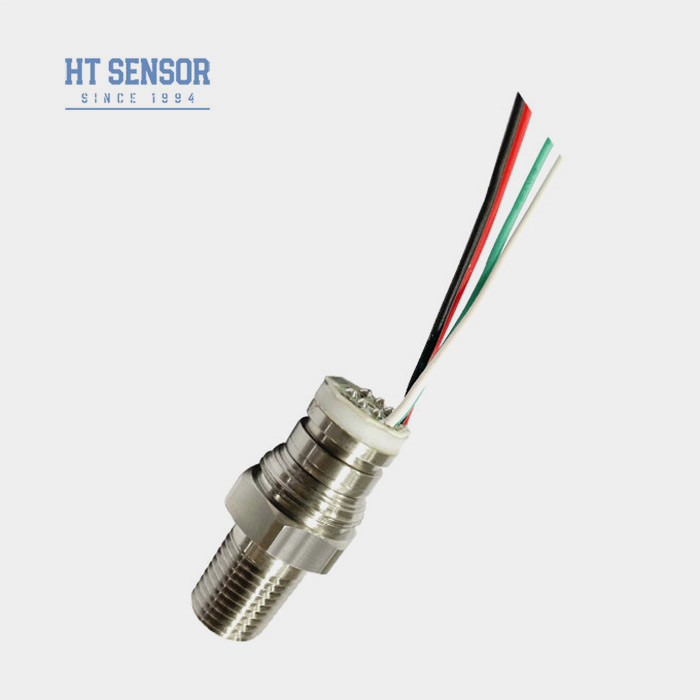

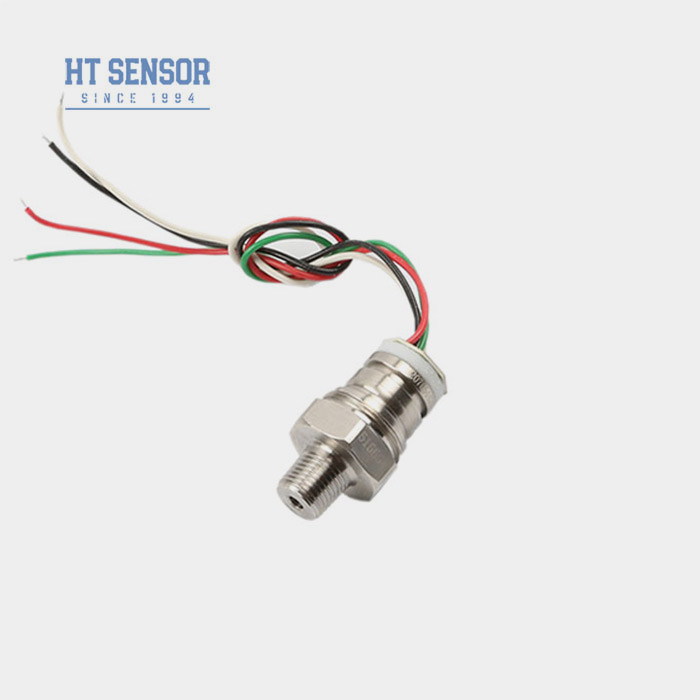

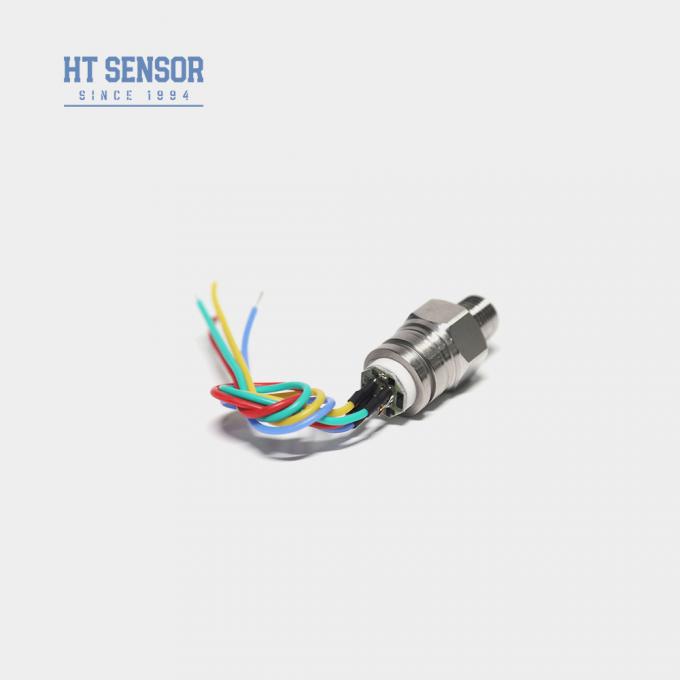

HT30V 10VDC محمولة خيوط مصغرة مستشعر الضغط السيليكون السائل
HT30V المقاوم للشفرةالسيليكونمستشعر الضغط
إدخال جهاز استشعار الضغط من السيليكون:
يستخدم HT30V عنصر السيليكون المنبعث مستقر للغاية، مما يجعله جهاز استشعار ضغط موثوق به من السيليكون.جهاز الاستشعار يقيس بدقة ضغط السوائل والغازات، وتقدم نتائج دقيقة. تطبيقاتها الواسعة في ضاغط الهواء وأنظمة التبريد تجعلها رصيد قيم في مختلف الصناعات.
خصائص المنتجمن جهاز استشعار الضغط من السيليكون:
- يستخدم دوائر ذات فيلم سميك لتعويض درجة الحرارة والتحول الصفرتصحيح
- موثوقية عالية واستقرار ممتاز.
- إمدادات الطاقة بالجهد الثابت، الخروج القياسي
- مناسبة لقياس ضغط الغازات والسوائل غير السامة مع 316Lالتوافق مع الفولاذ المقاوم للصدأ
- تستخدم في أنظمة التحكم في العملية لمراقبة الضغط والتحكم فيه.
- تستخدم عادة في أنظمة التبريد ومضغوطات الهواء للضغط القياس.
- إمدادات الطاقة: ≤10VDC
- الجهد الخارجي للوضع المشترك: 50٪ من المدخل (عادة)
- عائق المدخل: 4KΩ ~ 20KΩ
- عائق الخروج:2.5KΩ~6KΩ
- الاتصال الكهربائي: سلك ذو درجة حرارة عالية 100 مم، كابل شريط
| معايير الأداءمن جهاز استشعار الضغط من السيليكون: | ||||||
| نطاق القياس | مقاس ((G) | 10KPa، 20KPa، 35KPa، 100KPa، 200KPa، 350KPa، 1000KPa، 2000Kpa | ||||
| مطلقة ((A)) | 100KPaA، 200KPaA، 350KPaA، 700KPaA، 1000KPaA، 2000KPaA | |||||
| مختومة | 3500KPaS، 7MPaS، 10MPaS، 20MPaS | |||||
| النوع | ماكس | الوحدة | ||||
| غير خطية | ± 0.15 | ± 0.3 | %F.S | |||
| التكرار | 0.05 | 0.1 | %F.S | |||
| التهاب النفس | 0.05 | 0.1 | %F.S | |||
| الصفر منخفضة الخروج | 0±1 | 0±2 | mV | |||
| الناتج الكامل | ≤20KPa | 50±1 | 50±2 | mV | ||
| ≥35kPa | 100±1 | 100±2 | mV | |||
| صفر التبديل الحراري | ≤20KPa | ± 1 | ± 25 | %F.S | ||
| ≥35kPa | ± 0.8 | ± 15 | %F.S | |||
| درجة حرارة كاملة | ≤20KPa | ± 1 | ±2 | %F.S | ||
| ≥35kPa | ± 0.8 | ± 15 | %F.S | |||
| معالجة مؤقتة | ≤20KPa | 0 ~ 50 | oC | |||
| ≥35kPa | 0~70 | oC | ||||
| درجة حرارة العمل | -20~80 | oC | ||||
| درجة حرارة التخزين | -40~125 | oC | ||||
| الحمل الزائد المسموح به | خذ القيمة الأصغر بين 3 أضعاف المقياس الكامل أو 120MPa | |||||
| ضغط الانفجار | 5 أضعاف المقياس الكامل | |||||
| الاستقرار على المدى الطويل | 0.2 ٪ | الميزانية/سنة | ||||
| مادة الحجاب الحاجز | 316L | |||||
| مقاومة العزل | ≥200MΩ 100VDC | |||||
| اهتزاز | لا يوجد تغيير في ظل ظروف 10gRMS، 20Hz إلى 2000Hz | |||||
| الصدمة | 100 غرام، 11 ثانية | |||||
| وقت الاستجابة | ≤1ms | |||||
| ختم الحلقة O | مطاط النتريل أو مطاط الفلور | |||||
| الامتلاء المتوسط | زيت السيليكون | |||||
| الوزن | ~ 63 غرام | |||||
| يتم اختبار المعلمات في الظروف التالية: 10 فولت @ 25 درجة مئوية | ||||||
| المخطط البناء | |
| البعد | |
| الملاحظات: يمكن تخصيص حجم الخيوط من جهاز استشعار الضغط | |

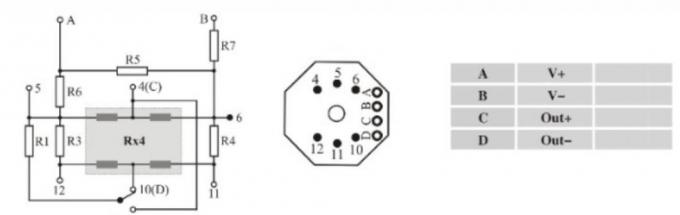

| الاتصال الكهربائي والتعويض |
|
|

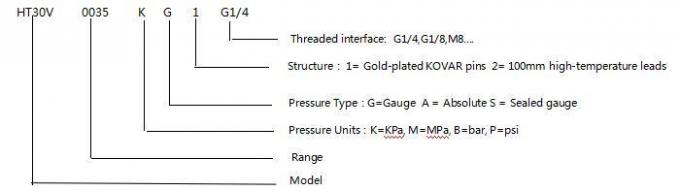

| أمثلة اختيار |
| نصائح الطلب |
1. بالنسبة للمستشعرات المتداخلة ، يرجى التأكد من تأكيد واجهة الخيط المطلوبة ، واجهة العلوية ، واجهة السفلية أو احتياجات اللحام لإعطاء مخطط الحجم.
2إذا كانت الوسيلة قيد الاختبار غير متوافقة مع الحجاب الأساسي ومواد السقف (316L) ، يجب تقديم تعليمات خاصة عند وضع الطلب.
3تجنب استخدام اليد أو الأجسام الحادة على الحجاب الحاجز ، من أجل تجنب تشوه الحجاب الحاجز أو ثقب وتلف النواة.
4أبقي منفذ الضغط في قلب القياس مفتوحاً للجو لمنع دخول الماء أو بخار الماء أو الوسائط المآكلة إلى غرفة الضغط السلبي في قلب القياس.
5إذا تغير أي دبوس، الرجوع إلى الملصق على السلك الأساسي الفعلي.
