مستشعر ضغط سيليكوني متنافس 5 فولت 10 فولت مستشعر ضغط الهواء السائل
Product Details
| رقم الموديل: | HT19V | نوع الموضوع: | لا |
|---|---|---|---|
| نوع الأسلاك: | أربعة أسلاك | قياس وسيط: | الغاز والسائل |
| يتراوح: | 0-10kpa~100mpa | الإخراج: | MV |
| نوع الضغط: | G/A/S | إمداد: | 1.5ma |
| رمز النظام المنسق: | 9026209090 | القدرة على العرض: | 20000 قطعة/شهر |
| يكتب: | مستشعر الضغط الضغطي | مادة: | الفولاذ المقاوم للصدأ |
| التخصيص: | متاح | طلب مخصص | ||
| إبراز |
جهاز استشعار الضغط الصلب للسيليكون HT19V,جهاز استشعار الضغط الوقائي السيليكوني 10VDC,جهاز استشعار ضغط الهواء السائل من السيليكون 10VDC,Silicon Piezoresistive Pressure Sensor 10VDC,10VDC Silicon Liquid Air Pressure Sensor |
||
Product Description
جهاز استشعار ضغط السيليكون الحجري للجو والسائل

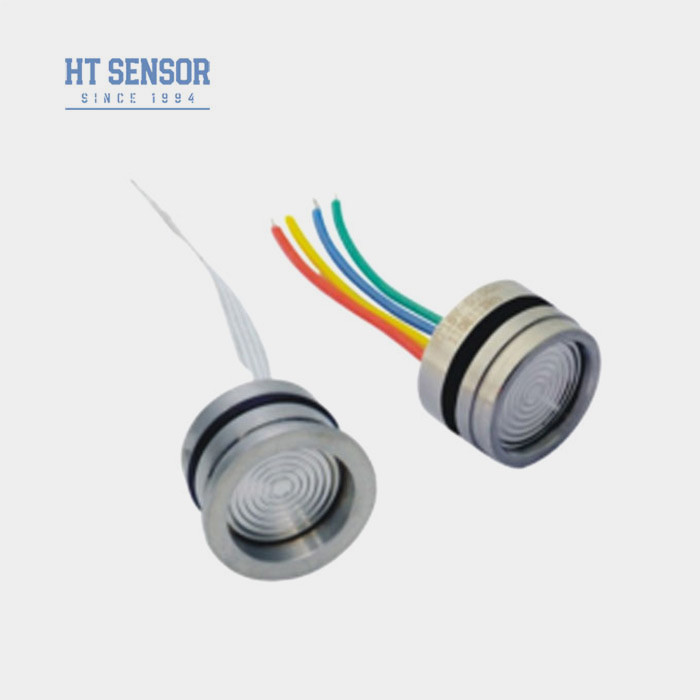

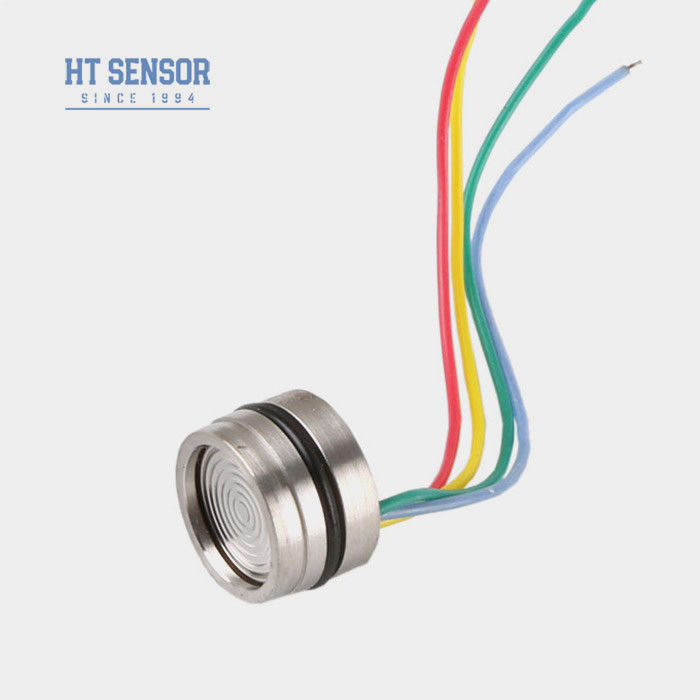

جهاز استشعار الضغط الصلب للسيليكون HT19V
إدخال جهاز استشعار الضغط من السيليكون:
يستخدم HT19V عنصر السيليكون المتشتت المستقر للغاية، مما يجعله جهاز استشعار ضغط موثوق به من السيليكون.جهاز الاستشعار يقيس بدقة ضغط السوائل والغازات، وتقدم نتائج دقيقة. تطبيقاتها الواسعة في ضاغط الهواء وأنظمة التبريد تجعلها رصيد قيم في مختلف الصناعات.
خصائص المنتجمن جهاز استشعار الضغط من السيليكون:
1. يستخدم دوائر فيلم سميك للتعويض عن درجة الحرارة والتحول الصفرتصحيح
2موثوقية عالية واستقرار ممتاز
3.إمدادات الطاقة بالجهد الثابت، الخروج القياسي
التطبيقاتمن جهاز استشعار الضغط من السيليكون:
1مناسبة لقياس ضغط الغازات والسوائل غير السامة مع 316Lالتوافق مع الفولاذ المقاوم للصدأ
2تستخدم في أنظمة التحكم في العملية لمراقبة الضغط والتحكم فيه.
3تستخدم عادة في أنظمة التبريد ومضغوطات الهواء للضغط القياس.
الأداء الكهربائيمن جهاز استشعار الضغط من السيليكون:
1إمدادات الطاقة: ≤10VDC
2الجهد الخارجي للوضع الشائع: 50٪ من المدخل (عادة)
3معوقة المدخل: 4KΩ ~ 20KΩ
4عائق الإخراج:2.5KΩ~6KΩ
5.الربط الكهربائي: 100ملم سلك عالي درجة الحرارة، كابل شريط
| معايير الأداءمن جهاز استشعار الضغط من السيليكون:. | ||||||
| نطاق القياس | مقاس ((G) | 10KPa، 20KPa، 35KPa، 100KPa، 200KPa، 350KPa، 1000KPa، 2000Kpa | ||||
| مطلقة ((A)) | 100KPaA، 200KPaA، 350KPaA، 700KPaA، 1000KPaA، 2000KPaA | |||||
| مختومة | 3500KPaS، 7MPaS، 10MPaS، 20MPaS، 40MPaS، 60MPaS، 100MPaS | |||||
| النوع | ماكس | الوحدة | ||||
| غير خطية | ± 0.15 | ± 0.3 | %F.S | |||
| التكرار | 0.05 | 0.1 | %F.S | |||
| التهاب النفس | 0.05 | 0.1 | %F.S | |||
| الصفر منخفضة الخروج | 0±1 | 0±2 | mV | |||
| الناتج الكامل | ≤20KPa | 50±1 | 50±2 | mV | ||
| ≥35kPa | 100±1 | 100±2 | mV | |||
| صفر التبديل الحراري | ≤20KPa | ± 1 | ± 25 | %F.S | ||
| ≥35kPa | ± 0.8 | ± 15 | %F.S | |||
| درجة حرارة كاملة | ≤20KPa | ± 1 | ±2 | %F.S | ||
| ≥35kPa | ± 0.8 | ± 15 | %F.S | |||
| معالجة مؤقتة | ≤20KPa | 0 ~ 50 | oC | |||
| ≥35kPa | 0~70 | oC | ||||
| درجة حرارة العمل | -20~80 | oC | ||||
| درجة حرارة التخزين | -40~125 | oC | ||||
| الحمل الزائد المسموح به | خذ القيمة الأصغر بين 3 أضعاف المقياس الكامل أو 120MPa | |||||
| ضغط الانفجار | 5 أضعاف المقياس الكامل | |||||
| الاستقرار على المدى الطويل | 0.2 ٪ | الميزانية/سنة | ||||
| مادة الحجاب الحاجز | 316L | |||||
| مقاومة العزل | ≥200MΩ 100VDC | |||||
| اهتزاز | لا يوجد تغيير في ظل ظروف 10gRMS، 20Hz إلى 2000Hz | |||||
| الصدمة | 100 غرام، 11 ثانية | |||||
| وقت الاستجابة | ≤1ms | |||||
| ختم الحلقة O | مطاط النتريل أو مطاط الفلور | |||||
| الامتلاء المتوسط | زيت السيليكون | |||||
| الوزن | ~ 28 غرام | |||||
| يتم اختبار المعلمات في الظروف التالية: 10 فولت @ 25 درجة مئوية | ||||||
| المخطط البناءمن جهاز استشعار الضغط من السيليكون | |
| <3.5MPaS |  |
| ≥3.5MPaS <40MPaS |
|
| ≥40MPaS | |
| الاتصال الكهربائي والتعويضمن جهاز استشعار الضغط من السيليكون |
|
|
| أمثلة اختيار |
| نصائح الطلب |
2أثناء تجميع السقف، تأكد من أنه محاذا عموديا وتطبيق ضغط حتى لتجنب تلف لوحة التعويض.
3إذا كانت الوسيلة المقاسة غير متوافقة مع الحجاب الأساسي ومواد السقف (316L) ، يجب تقديم تعليمات خاصة عند وضع الطلب.
4تجنب الضغط على الحجاب الحاجز بالأيدي أو بالأشياء الحادة لمنع تلف النواة بسبب تشوه الحجاب الحاجز أو ثقب.
5. ابقي منفذ الضغط في قلب المقياس مفتوحاً للجو ومنع دخول الماء، بخار الماء، أو الوسائط التآكلية إلى غرفة الضغط السلبي في القلب.
6إذا كان هناك أي تغييرات على خطوط الدبوس، اتبع الملصق على النواة الفعلية للإشارة.
| أسئلة وأجوبة |
.
.
