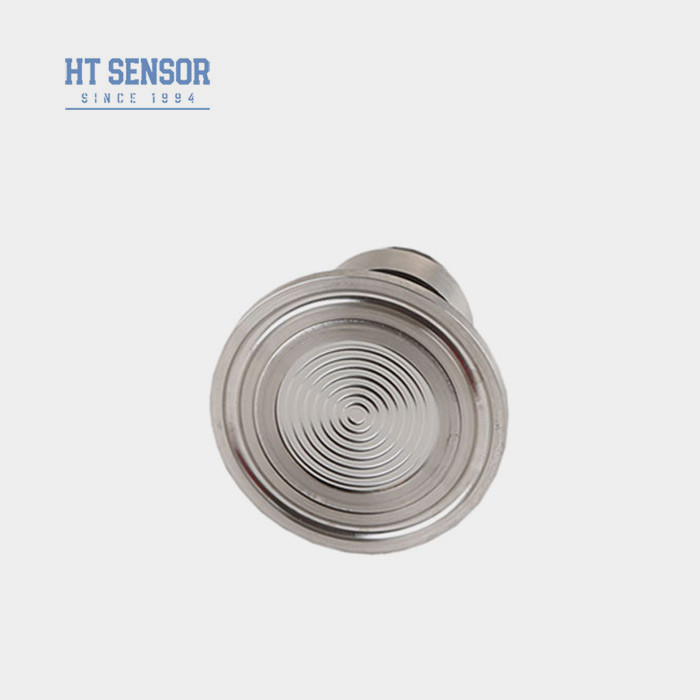

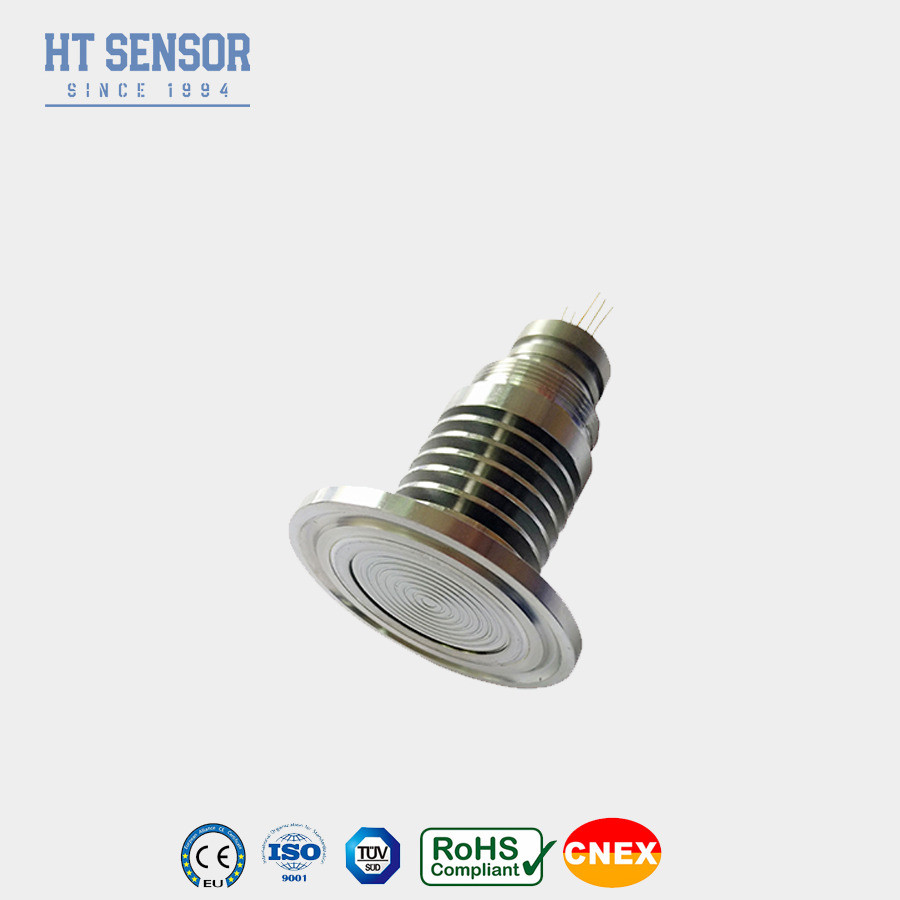

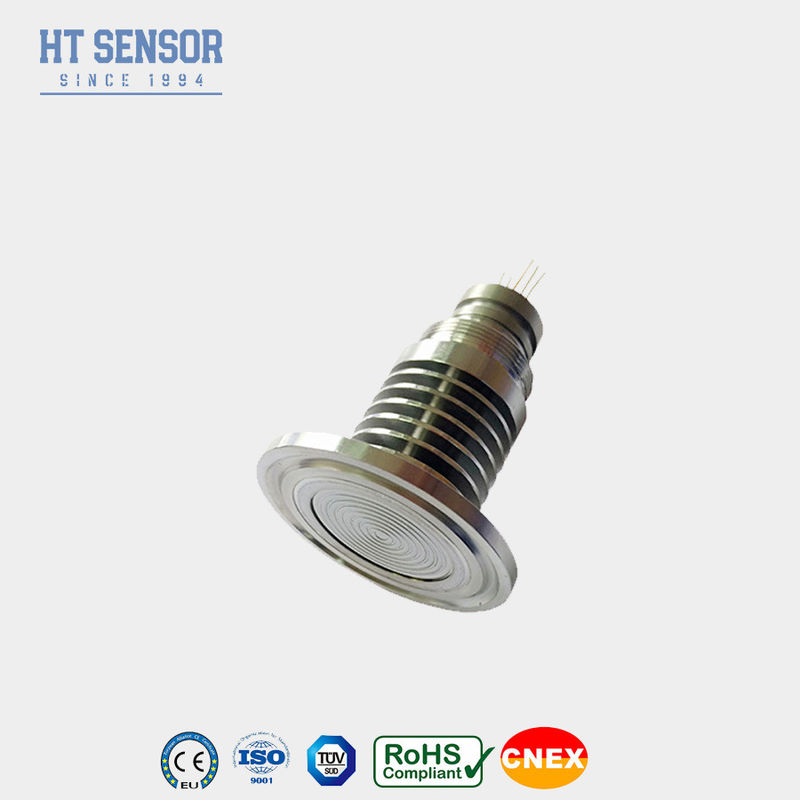

مستشعر ضغط سيليكون مقاوم للضغط HT-IQ، نوع غشاء كبير 50.4 مم، مستشعر تدفق
Product Details
| رقم الموديل: | HT-IQ | نوع الموضوع: | 50.4ملم مشبك |
|---|---|---|---|
| نوع الأسلاك: | دبابيس كوفار بأربعة أسلاك أو مطلية بالذهب | قياس وسيط: | الغاز والسائل |
| يتراوح: | 0-35 كيلو باسكال ~ 3.5 ميجا باسكال | قوة: | 1.5ma |
| حزمة النقل: | كرتون | أصل: | الصين |
| رمز النظام المنسق: | 9026209090 | يكتب: | مستشعر ضغط السيليكون المقاوم للضغط |
| ل: | جهاز إرسال ضغط السيليكون المنتشر | نوع إشارة الخرج: | نوع التناظرية |
| مادة: | الفولاذ المقاوم للصدأ | التخصيص: | متاح | طلب مخصص |
| إبراز |
جهاز استشعار ضغط السيليكون الصلب HT-IQ,جهاز استشعار الضغط السيليكوني 50.4 ملم,50جهاز استشعار الضغط من نوع الحجاب الحاجز الكبير,Piezoresistive Silicon Pressure Sensor 50.4mm,50.4mm Big Diaphragm Type Pressure Sensor |
||
Product Description
HT-IQ 50.4mm الحجاب الحاجز الكبير Piezoresistive مستشعر ضغط السيليكون مقدمة
جهاز استشعار الضغط الصلب للسيليكون HT-IQ
إدخال أجهزة استشعار الضغط من السيليكون المقاوم للضغط
HT-IQ هو جهاز استشعار ضغط الحجاب الحاجز مع رقاقة السيليكون المنتشرة المستقرة للغاية. يتم نقل الضغط إلى الرقاقة الحساسة من خلال الصلب المقاوم للصدأزيت السيليكون المغلق بالشاشة الحاجز. الشريحة الحساسة لا تتلامس مباشرة مع الوسط المقاس. يحتوي هذا المنتج على بنية شاشة مسطحة ، مما يجعلهمن السهل تنظيفه وموثوق به للغاية ، وهو مناسب للتطبيقات في الصناعات مثل الأغذية والنظافة.
خصائص المنتجمن جهاز استشعار ضغط من السيليكون المقاوم للضغط:
- باستخدام التكنولوجيا المتقدمة و 316L هيكل الفولاذ المقاوم للصدأ، جنبا إلى جنب معمواد مثل التيتانيوم و Hastelloy للحجاب الحاجز
- استخدام دوائر فيلم سميك لتعويض درجة الحرارة والنقطة الصفرية تصحيح
- الموثوقية المتميزة، قابلية التكرار، والاستقرار
- هيكل الحجاب الحاجز، مما يسهل تنظيفه
- مناسبة لقياس ضغط الغازات والسوائل غير السامة مع 316Lالتوافق مع الفولاذ المقاوم للصدأ
- صناعة الأغذية والمشروبات
- التحكم في العمليات الصناعية
- صناعة الأدوية
- إمدادات الطاقة: ≤2mA DC (معتاد 1.5mA DC)
- عائق المدخل: 2.5KΩ ~ 6KΩ
- عائق الخروج: 2.5KΩ ~ 6KΩ
- الاتصال الكهربائي: دبوس كوفار مطلية بالذهب أو أسلاك عالية درجة الحرارة بطول 100 ملم
| معايير الأداءمن جهاز استشعار ضغط من السيليكون المقاوم للضغط: | |||||
| نطاق القياس | مقاس ((G) | 35 كيبا 100 كيبا 200 كيبا 350 كيبا 1000 كيبا 2000 كيبا | |||
| مطلقة ((A)) | 100KPaA، 200KPaA، 350KPaA، 700KPaA، 1000KPaA، 2000KPaA | ||||
| مختومة | 3500KPaS | ||||
| النوع | ماكس | الوحدة | |||
| غير خطية | ± 0.15 | ± 0.3 | %F.S | ||
| التكرار | 0.05 | 0.1 | %F.S | ||
| التهاب النفس | 0.05 | 0.1 | %F.S | ||
| الصفر منخفضة الخروج | 0±1 | 0±2 | mV | ||
| الناتج الكامل | ≤20KPa | 50±10 | 50±30 | mV | |
| ≥35kPa | 100±10 | 100±30 | mV | ||
| صفر التبديل الحراري | ≤20KPa | ± 1 | ±2 | %F.S | |
| ≥35kPa | ± 0.5 | ± 1 | %F.S | ||
| درجة حرارة كاملة | ≤20KPa | ± 1 | ±2 | %F.S | |
| ≥35kPa | ± 0.5 | ± 1 | %F.S | ||
| معالجة مؤقتة | ≤20KPa | 0 ~ 50 | oC | ||
| ≥35kPa | 0~70 | oC | |||
| درجة حرارة العمل | -20~80 | oC | |||
| درجة حرارة التخزين | -40~125 | oC | |||
| الحمل الزائد المسموح به | خذ القيمة الأصغر بين 3 أضعاف المقياس الكامل أو 120MPa | ||||
| ضغط الانفجار | 5 أضعاف المقياس الكامل | ||||
| الاستقرار على المدى الطويل | 0.2 ٪ | الميزانية/سنة | |||
| مادة الحجاب الحاجز | 316L | ||||
| مقاومة العزل | ≥200MΩ 100VDC | ||||
| الاهتزاز | لا يوجد تغيير في ظل ظروف 10gRMS، 20Hz إلى 2000Hz | ||||
| الصدمة | 100 غرام، 11 ثانية | ||||
| وقت الاستجابة | ≤1ms | ||||
| ختم الحلقة O | مطاط النتريل أو مطاط الفلور | ||||
| الامتلاء المتوسط | زيت السيليكون | ||||
| الوزن | ~ 150 غرام | ||||
| يتم اختبار المعلمات في الظروف التالية: 1.5mA @ 25 °C | |||||
| المخطط البناء | |

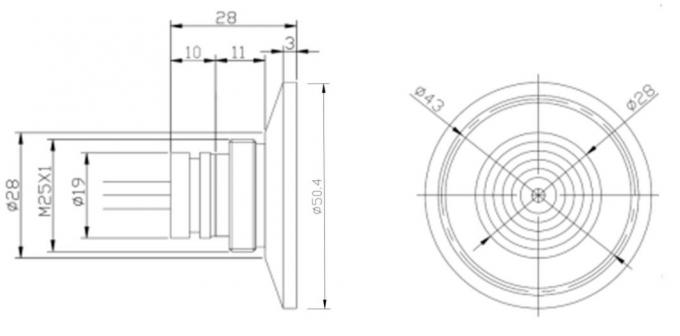

| البعد |
|

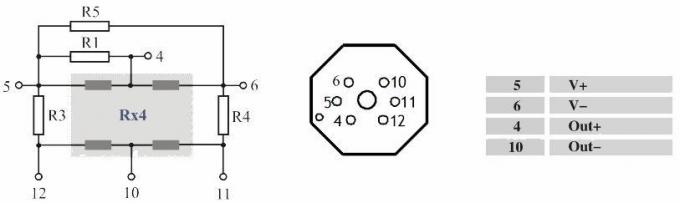

| الاتصال الكهربائي والتعويض |
|

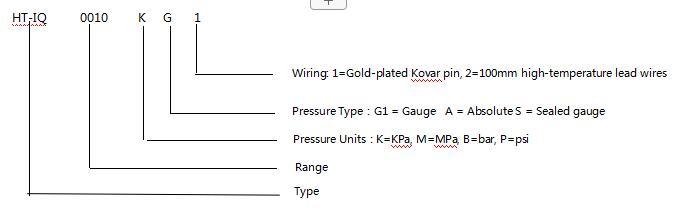

| أمثلة اختيار |
| نصائح الطلب |
الصمود المطلوب
2أثناء تجميع السطح، تأكد من أن يكون مستويًا عموديًا وتطبيق ضغط متساوي لتجنب التشنج أو تلف لوحة التعويض.
3إذا كانت الوسيلة المقاسة غير متوافقة مع الحجاب الأساسي ومواد السقف (316L) ، يجب تقديم تعليمات خاصة عند وضع الطلب.
4تجنب الضغط على الحجاب الحاجز بالأيدي أو بالأشياء الحادة لمنع تلف النواة بسبب تشوه الحجاب الحاجز أو ثقب.
5. ابقي منفذ الضغط في قلب مقياس الضغط مفتوحًا للجو ومنع دخول الماء أو بخار الماء أو الوسائط المآكلة إلى غرفة الضغط السلبي في القلب.
6إذا كان هناك أي تغييرات على خطوط الدبوس، اتبع الملصق على النواة الفعلية للإشارة.
| أسئلة وأجوبة |
ج1: نحن مصنعون مع أكثر من 29 عاما من الخبرة
س2: منتج مخصص
ج2: نحن نقدم خدمات OEM و تصميم مخصص.
س3: ضمان الجودة
A3: منتجاتنا لديها ضمان محدود من 12 إلى 18 شهرًا من تاريخ الشحن إلى المشتري الأصلي. ستقوم Hengtong باستبدال أو إصلاح المنتجات المعيبة مجانًا.هذا الضمان لا ينطبق على أي وحدات تم تعديلهاإساءة استخدام، إهمال.
Q4: الشحن والتعبئة
A4: يتم شحن المنتجات عادة عن طريق الشحن السريع الدولي بما في ذلك UPS,FedEx,DHL و INT للشحن المدفوع مسبقًا،يمكنك أيضًا استخدام حساب الشحن الخاص بك للاستلام،التعبئة التجارية القياسية،بما في ذلك شهادة التفتيش.
السؤال5: اتصل بنا
A5: لدينا فريق مبيعات نشط وذو خبرة لخدمة لك على السؤال الفني والمسألة التجارية. فقط اترك لنا رسالة أو انقر على الخدمة عبر الإنترنت.
