غاز سائل جهاز استشعار الضغط السيليكوني الرئيسي فلاش جهاز استشعار الضغط الحاجز مستقر للغاية
Product Details
| رقم الموديل: | HT24 | خيط: | G1/2 M20 * 1.5 1/2NPT |
|---|---|---|---|
| نوع الأسلاك: | دبابيس كوفار بأربعة أسلاك أو مطلية بالذهب | قياس المتوسطة: | الغاز والسائل |
| يتراوح: | 0-10kpa~20mpa | قوة: | 1.5ma |
| حزمة النقل: | كرتون | علامة تجارية: | (هينغتونغ) |
| أصل: | الصين | يكتب: | مستشعر الضغط الضغطي |
| ل: | جهاز إرسال ضغط السيليكون المنتشر | نوع إشارة الخرج: | نوع التناظرية |
| مادة: | 316L من الفولاذ المقاوم للصدأ | التخصيص: | متاح | طلب مخصص |
| إبراز |
جهاز استشعار ضغط السيليكون السائل الغازي 1.5mA,جهاز استشعار ضغط السيليكون المستقر للغاية,1جهاز استشعار ضغط الحجاب الحاجز,Highly Stable Silicon Pressure Sensor,1.5mA Flush Diaphragm Pressure Sensor |
||
Product Description

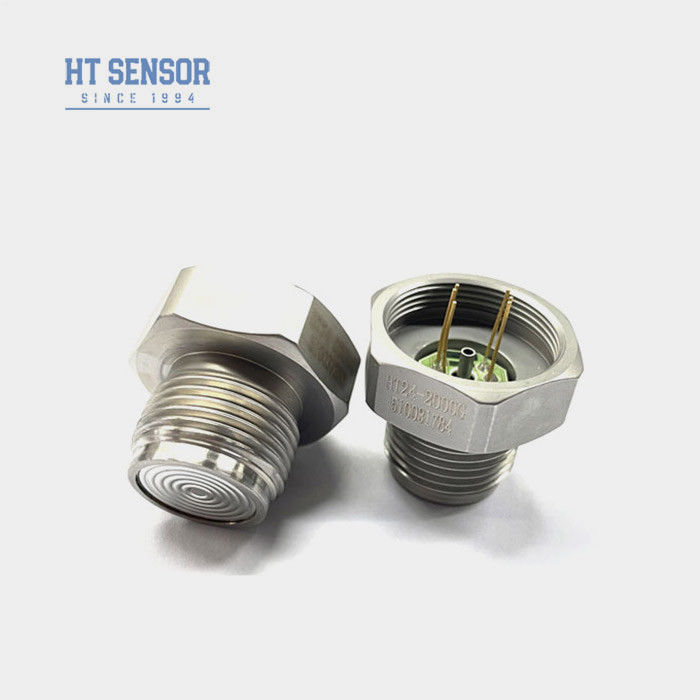

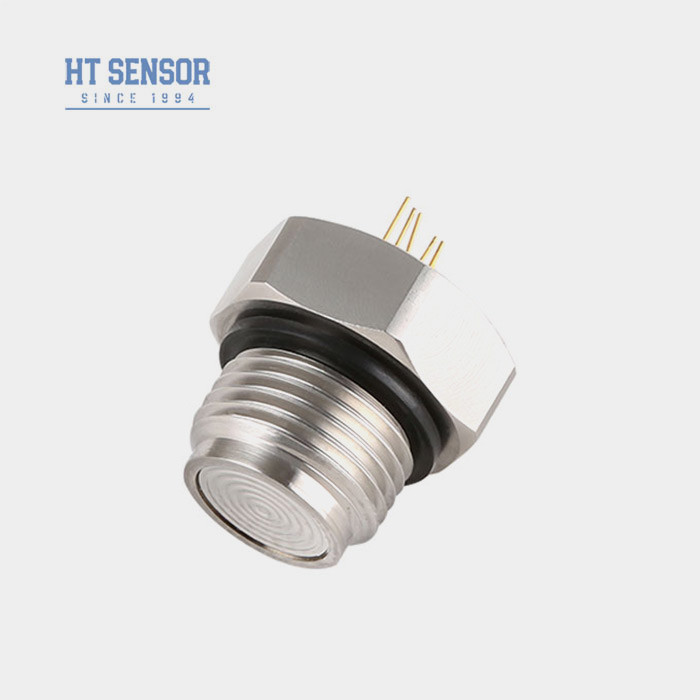

HT SENSOR HT24 جهاز استشعار الضغط السيليكوني بالشاشة الحاجز مع شريحة السيليكون المنتشرة المستقرة للغاية
جهاز استشعار الضغط الصلب للسيليكون HT24
إدخال جهاز استشعار الضغط السيليكوني:
HT24 هو جهاز استشعار ضغط الحجاب الحاجز مع شريحة السيليكون المنتشرة المستقرة للغاية. الشريحة الحساسة لا تلامس مباشرة الوسط المقاس.يتم نقل الضغط إلى الشريحة الحساسة من خلال الحجاب الحاجز من الفولاذ المقاوم للصدأ وتختم زيت السيليكون. هذا المنتج هو هيكل الحجاب الحاجز المسطح مع خيط ، G1/2 M20 * 1.51/2NPT هو الخيط الأكثر استخدامًا. سهل التنظيف ، عالية الموثوقية. مناسبة للأغذية والصحة والصناعات الأخرى.
خصائص المنتجمن جهاز استشعار الضغط من السيليكون ذو الحجاب الحاجز:
- باستخدام التكنولوجيا المتقدمة و 316L هيكل الفولاذ المقاوم للصدأ، جنبا إلى جنب معمواد مثل التيتانيوم و Hastelloy للحجاب الحاجز
- استخدام دوائر فيلم سميك لتعويض درجة الحرارة والنقطة الصفرية تصحيح
- الموثوقية المتميزة، قابلية التكرار، والاستقرار
- هيكل الحجاب الحاجز، مما يسهل تنظيفه
- مناسبة لقياس ضغط الغازات والسوائل غير السامة مع 316Lالتوافق مع الفولاذ المقاوم للصدأ
- صناعة الأغذية والمشروبات
- التحكم في العمليات الصناعية
- صناعة الأدوية
- إمدادات الطاقة: ≤2mA DC (معتاد 1.5mA DC)
- عائق المدخل: 2.5KΩ ~ 6KΩ
- عائق الخروج: 2.5KΩ ~ 6KΩ
- الاتصال الكهربائي: دبوس كوفار مطلية بالذهب أو أسلاك عالية درجة الحرارة بطول 100 ملم
| معايير الأداءمن جهاز استشعار الضغط من السيليكون ذو الحجاب الحاجز: | |||||
| نطاق القياس | مقاس ((G) | 10KPa، 20KPa، 35KPa، 100KPa، 200KPa، 350KPa، 1000KPa، 2000Kpa | |||
| مطلقة ((A)) | 100KPaA، 200KPaA، 350KPaA، 700KPaA، 1000KPaA، 2000KPaA | ||||
| مختومة | 3500KPaS، 7MPaS، 10MPaS، 20MPaS، 35MPaS | ||||
| النوع | ماكس | الوحدة | |||
| غير خطية | ± 0.15 | ± 0.3 | %F.S | ||
| التكرار | 0.05 | 0.1 | %F.S | ||
| التهاب النفس | 0.05 | 0.1 | %F.S | ||
| الصفر منخفضة الخروج | 0±1 | 0±2 | mV | ||
| الناتج الكامل | ≤20KPa | 50±10 | 50±30 | mV | |
| ≥35kPa | 100±10 | 100±30 | mV | ||
| صفر التبديل الحراري | ≤20KPa | ± 1 | ±2 | %F.S | |
| ≥35kPa | ± 0.5 | ± 1 | %F.S | ||
| درجة حرارة كاملة | ≤20KPa | ± 1 | ±2 | %F.S | |
| ≥35kPa | ± 0.5 | ± 1 | %F.S | ||
| معالجة مؤقتة | ≤20KPa | 0 ~ 50 | oC | ||
| ≥35kPa | 0~70 | oC | |||
| درجة حرارة العمل | -20~80 | oC | |||
| درجة حرارة التخزين | -40~125 | oC | |||
| الحمل الزائد المسموح به | خذ القيمة الأصغر بين 3 أضعاف المقياس الكامل أو 120MPa | ||||
| ضغط الانفجار | 5 أضعاف المقياس الكامل | ||||
| الاستقرار على المدى الطويل | 0.2 ٪ | الميزانية/سنة | |||
| مادة الحجاب الحاجز | 316L | ||||
| مقاومة العزل | ≥200MΩ 100VDC | ||||
| الاهتزاز | لا يوجد تغيير في ظل ظروف 10gRMS، 20Hz إلى 2000Hz | ||||
| الصدمة | 100 غرام، 11 ثانية | ||||
| وقت الاستجابة | ≤1ms | ||||
| ختم الحلقة O | مطاط النتريل أو مطاط الفلور | ||||
| الامتلاء المتوسط | زيت السيليكون | ||||
| الوزن | ~ 55 غرام | ||||
| يتم اختبار المعلمات في الظروف التالية: 1.5mA @ 25 °C | |||||
| المخطط البناء | |
| البعد |
|
| الاتصال الكهربائي والتعويض |
|
| أمثلة اختيار |
| نصائح الطلب |
- 1أثناء التجميع، يجب إيلاء الاهتمام للتنسيق بين حجم النواة ومحفظة جهاز الإرسال لتحقيق الضيق المطلوب.
- 2في عملية تجميع القشرة، لضمان التنسيق الرأسي، والضغط المتساوي، لتجنب اللوحة التعويض عالقة أو تلف.
- 3إذا كانت الوسيلة التي يتم اختبارها غير متوافقة مع الحجاب الأساسي ومواد السقف (316L) ، يجب تقديم تعليمات خاصة عند وضع الطلب.
- 4تجنب الضغط على الحجاب الحاجز بواسطة اليد أو الأجسام الحادة ، حتى لا تتلف النواة بسبب تشوه الحجاب الحاجز أو ثقبها.
- 5. ابقوا فم القياس مفتوحاً للجو، ومنعوا الماء أو البخار أو الوسيط المآكل من دخول غرفة القياس السلبية للضغط6إذا كان هناك أي دبوس تغيير، يرجى وفقا للسمة على الموصل الفعلي للإشارة.
| الشركة |
| أسئلة وأجوبة |
1س: ما هي خصائص أجهزة إرسال أجهزة استشعار الضغط الخاصة بك؟
الجواب: دقة عالية، متانة، وأداء ممتاز. التخصيص متاح.
2س: هل يمكنني تخصيص مواصفات خاصة؟
ج: نعم، يمكن لمهندسيننا تخصيص المنتجات لتلبية الاحتياجات المحددة. نحن نقدم خدمة OEM و ODM.
3س: ما هي قدرة الإنتاج الخاصة بك؟
ج: منشآتنا التصنيعية قادرة على إنتاج ما يصل إلى 30,000 جهاز إرسال لجهاز استشعار الضغط في الشهر، لذلك نحن قادرون تماما على تلبية احتياجات الطلبات على نطاق واسع.من المستحسن الاتصال بفريق المبيعات لدينا مسبقاً لضمان تسهيل الإنتاج وتخطيط التسليم.
4السؤال: ما هي فترة التسليم النموذجية؟
ج: 5~8 أيام عمل للنماذج القياسية. المنتجات المخصصة قد تختلف.
5السؤال: كيف يتم تسعير المنتجات؟ هل هناك أي خصومات؟
ج: أسعار تنافسية مع خصومات للطلبات السائبة أو الشركاء على المدى الطويل.
6س: ما هو ضمان منتجاتك؟ وخدمة ما بعد البيع؟
ج: زمنا الضمان هو 24 شهرا بعد الشحن، وبعد البيع لدينا سوف تجيب مع أسئلتك في 24 ساعة، التعليمات عن بعد عن طريق شبكة الكمبيوتر هو دائما متاح.
