جهاز استشعار ضغط السيليكون الصغير جهاز استشعار ضغط الوقود التفاضلي لخلية اختبار السائل
Product Details
| رقم الموديل: | HT20 | نوع الأسلاك: | أربعة أسلاك |
|---|---|---|---|
| قياس وسيط: | الغاز والسائل | يتراوح: | 0-10kpa ~ 2mpa |
| قوة: | 1.5ma | حزمة النقل: | كرتون |
| طول: | 29.5 ملم | أصل: | الصين |
| رمز النظام المنسق: | 9026209090 | يكتب: | مستشعر الضغط الضغطي |
| ل: | جهاز إرسال ضغط السيليكون المنتشر | نوع إشارة الخرج: | نوع التناظرية |
| مادة: | الفولاذ المقاوم للصدأ | التخصيص: | متاح | طلب مخصص |
| إبراز |
أجهزة استشعار ضغط السيليكون الصغيرة RoHs,جهاز استشعار الضغط السيليكوني لاختبار السائل,مستشعر ضغط الوقود RoHs,Silicon Pressure Sensor For Liquid Test,RoHs Fuel Differential Pressure Sensor |
||
Product Description

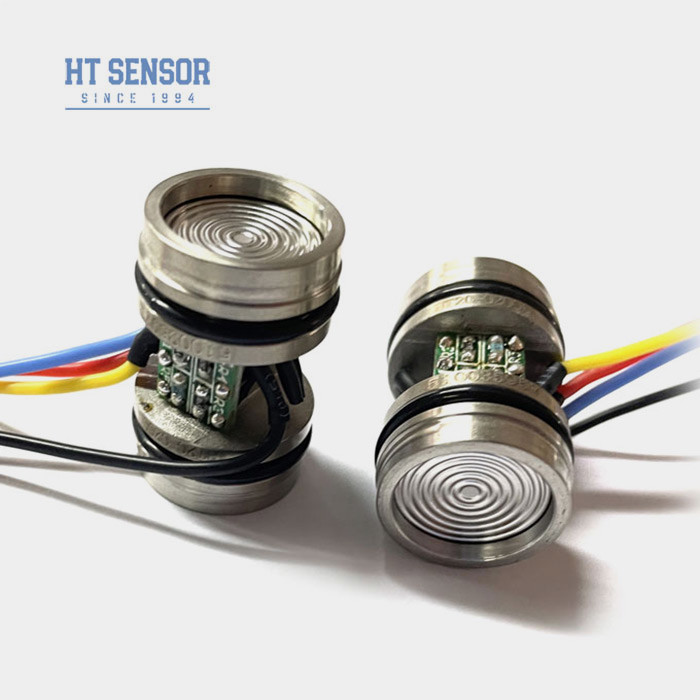

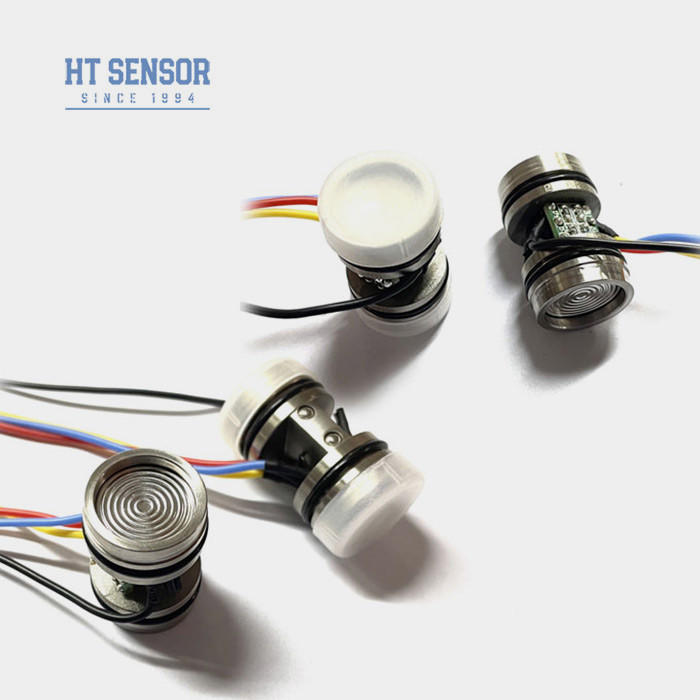

هينغتونغ HT20 خلية استشعار الضغط من السيليكون المختلفة المصغرة للاختبار السائل
جهاز استشعار الضغط الفرعي HT20
إدخال جهاز استشعار ضغط السيليكوني التفاضلي:
جهاز استشعار الضغط التفاضلي للسيليكون HT20 هو جهاز استشعار ضغط التفاضلي للسيليكون المقاوم للضغط مع قلب من عنصر السيليكون المنتشر المستقر للغاية. يتم تغطية النواة في 316Lغطاء من الفولاذ المقاوم للصدأ، ويتم نقل الضغط من خلال الفولاذ المقاوم للصدأالحجاب الحاجز وزيت السيليكون المغلق للشريحة الحساسة.تتواصل مباشرة مع الوسط المقاس ، وتشكل بنية صلبة بالكاملقياس الضغط، مما يتيح قياس دقيق للضغط التفاضلي.لذلك يمكن تطبيق هذا المنتج في سيناريوهات مختلفة تتطلبقياس الضغط التفاضلي، بما في ذلك البيئات القاسية والآكل
خصائص المنتجمن مستشعر ضغط السيليكوني التفاضلي:
- أداء مستقر وموثوق به
- المقاومة العالية للضغط الثابت
- فعالة من حيث التكلفة
- يستخدم عنصر حساس للضغط مليء بالزيت من السيليكون
- كشف الضغط التفاضلي
- أدوات معايرة الضغط
- قياس مستوى السائل
- التحكم في العمليات الصناعية
- إمدادات الطاقة: ≤2mA DC (معتاد 1.5mA DC)
- عائق المدخل: 3KΩ ~ 6KΩ
- عائق الخروج:2.5KΩ~6KΩ
- الاتصال الكهربائي:دبابيس كوفار مطلية بالذهب أو أسلاك عالية درجة الحرارة بطول 100 مم
| معايير الأداءمن مستشعر ضغط السيليكوني التفاضلي: | |||||
| نطاق القياس | 10KPa، 35KPa، 100KPa، 200KPa، 350KPa، 1000KPa، 2000Kpa | ||||
| النوع | ماكس | الوحدة | |||
| خطية | ± 0.15 | ± 0.3 | %F.S | ||
| التكرار | 0.05 | 0.1 | %F.S | ||
| التهاب النفس | 0.05 | 0.1 | %F.S | ||
| الصفر منخفضة الخروج | 0±1 | 0±2 | mV | ||
| الناتج الكامل | ≤20KPa | 50±10 | 50±30 | mV | |
| ≥35kPa | 100±10 | 100±30 | mV | ||
| صفر التبديل الحراري | ≤20KPa | ± 1 | ±2 | %F.S | |
| ≥35kPa | ± 0.5 | ± 1 | %F.S | ||
| درجة حرارة كاملة | ≤20KPa | ± 1 | ±2 | %F.S | |
| ≥35kPa | ± 0.5 | ± 1 | %F.S | ||
| معالجة مؤقتة | ≤20KPa | 0 ~ 50 | oC | ||
| ≥35kPa | 0~70 | oC | |||
| درجة حرارة العمل | -20~80 | oC | |||
| درجة حرارة التخزين | -40~125 | oC | |||
| الحمل الزائد المسموح به | خذ القيمة الأصغر بين 3 أضعاف المقياس الكامل أو 4MPa | ||||
| ضغط الانفجار | 5 أضعاف المقياس الكامل | ||||
| الاستقرار على المدى الطويل | 0.2 ٪ | الميزانية/سنة | |||
| مادة الحجاب الحاجز | 316L | ||||
| مقاومة العزل | ≥200MΩ 100VDC | ||||
| اهتزاز | لا يوجد تغيير في ظل ظروف 10gRMS، 20Hz إلى 2000Hz | ||||
| الصدمة | 100 غرام، 11 ثانية | ||||
| وقت الاستجابة | ≤1ms | ||||
| ختم الحلقة O | مطاط النتريل أو مطاط الفلور | ||||
| الامتلاء المتوسط | زيت السيليكون | ||||
| الوزن | 45 غرام | ||||
| يتم اختبار المعلمات في الظروف التالية: 1.5mA @ 25°C | |||||
| المخطط البناء | |
| البعد |  |
| الملاحظات: نهاية الخروج هي المحطة الإيجابية. إذا كان هناك أي تغييرات في ألوان الأسلاك، يرجى الرجوع إلى الملصق المرفق على جهاز الاستشعار للحصول على معلومات دقيقة | |
| الاتصال الكهربائي والتعويضمن مستشعر ضغط السيليكوني التفاضلي |
|
| أمثلة اختيار |
| نصائح الطلب |
2أثناء تجميع السطح، تأكد من أن يكون مستويًا عموديًا وتطبيق ضغط متساوي لتجنب التشنج أو تلف لوحة التعويض.
3إذا كانت الوسيلة المقاسة غير متوافقة مع الحجاب الأساسي ومواد السقف (316L) ، يجب تقديم تعليمات خاصة عند وضع الطلب.
4تجنب الضغط على الحجاب الحاجز بالأيدي أو بالأشياء الحادة لمنع تلف النواة بسبب تشوه الحجاب الحاجز أو ثقب.
5. ابقي منفذ الضغط في مركز القياس مفتوحاً للجو ومنع دخول الماء أو بخار الماء أو الوسائط المآكلة إلى غرفة الضغط السلبي في المركز.
6إذا كان هناك أي تغييرات على خطوط الدبوس، اتبع الملصق على النواة الفعلية للإشارة.
