HT19F مستشعر ضغط السيليكون بالانتشار مستشعر ضغط صغير لمستشعر صناعي أساسي
Product Details
| رقم الموديل: | HT19F | نوع الأسلاك: | دبابيس كوفار بأربعة أسلاك أو مطلية بالذهب |
|---|---|---|---|
| قياس المتوسطة: | الغاز والسائل | قوة: | 1.5ma |
| مواصفة: | 19mm | أصل: | الصين |
| رمز النظام المنسق: | 9026209090 | يكتب: | مستشعر ضغط السيليكون المقاوم للضغط |
| مادة: | الفولاذ المقاوم للصدأ | التخصيص: | متاح | طلب مخصص |
| إبراز |
جهاز استشعار ضغط السيليكون,مستشعر الضغط الدقيق 19 ملم,أجهزة استشعار الضغط الدقيقة للصناعة 19 ملم,Micro Pressure Sensor 19mm,Micro Pressure Sensor For Industrial 19mm |
||
Product Description

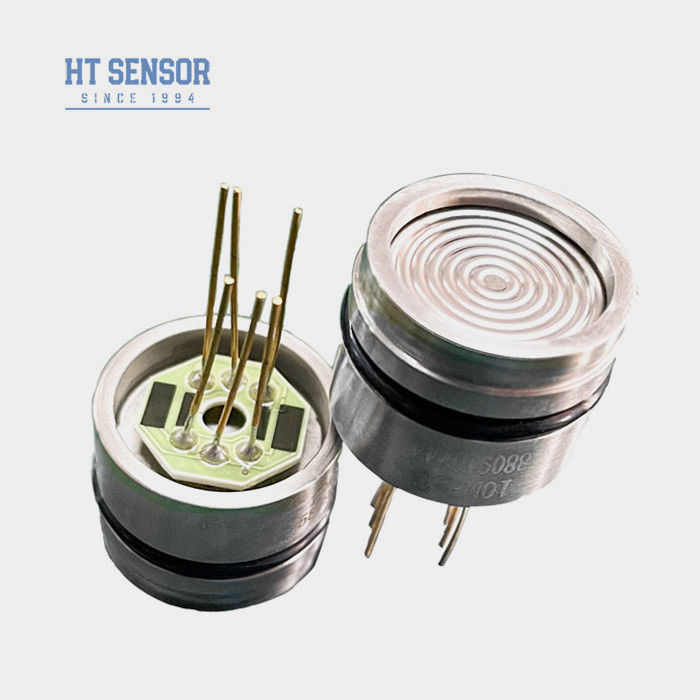

مستشعر ضغط السيليكون بالانتشار منخفض التكلفة Baoji Hengtong HT19F للصناعة
مستشعر ضغط بيزومقاوم من السيليكون 19 مم
مقدمة عن مستشعر ضغط السيليكون:
يعمل HT19F كمستشعر ضغط بيزومقاوم من السيليكون، مع نواة تتكون من عنصر سيليكون منتشر عالي الثبات. يقيس بفعاليةضغط السوائل والغازات عن طريق نقل ضغط الوسط المختبرإلى غشاء السيليكون من خلال غشاء عزل وزيت السيليكون.تجد تنوعات المستشعر استخدامًا واسعًا في ضواغط الهواء وأنظمة التبريدالمنتجات.
ميزات المنتجمختوم (S)3500KPaS,7MPaS,10MPaS,20MPaS.40MPaS.60MPaS.100MPaS
مواد مثل التيتانيوم و Hastelloy للغشاء 2. استخدام دوائر الأغشية السميكة لتعويض درجة الحرارة وتصحيح نقطة الصفر 3. موثوقية وثبات وتكرار ممتازتطبيقات
لمستشعر ضغط السيليكون:1. مناسب لقياس ضغط الغاز والسائل غير المسبب للتآكل مع توافق الفولاذ المقاوم للصدأ 316L
2. يتم تطبيقه في مواقع العمليات الصناعية المختلفة، بما في ذلك البترول والكيماويات والمعادن والطاقة والهيدرولوجيامختوم (S)3500KPaS,7MPaS,10MPaS,20MPaS.40MPaS.60MPaS.100MPaS
4. مناسب لأنظمة التحكم الهيدروليكية والهوائية 5. يستخدم في تطبيقات التحكم في العمليات
الأداء الكهربائي100±30
1. مصدر الطاقة: ≤2mA DC (نموذجي 1.5mA DC)
2. مقاومة الإدخال: 3KΩ~6KΩ
3. مقاومة الإخراج: 2.5KΩ~6KΩ

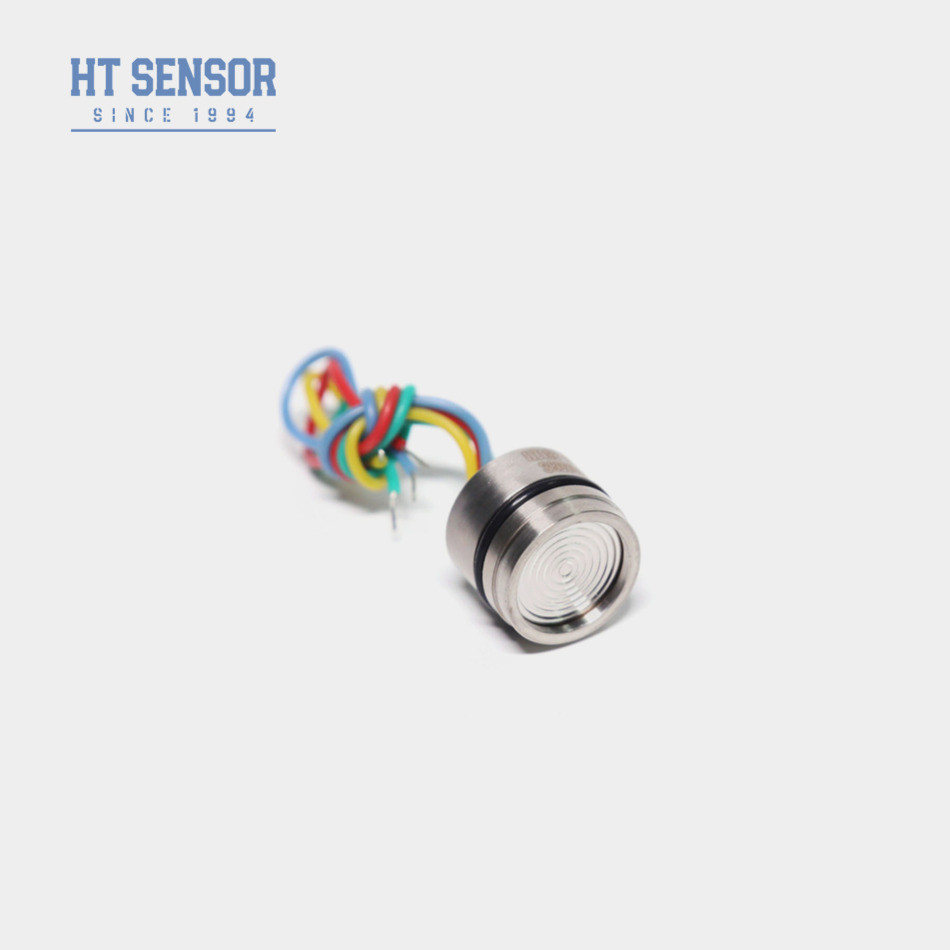

4. التوصيل الكهربائي: دبابيس Kovar مطلية بالذهب أو أسلاك ذات درجة حرارة عالية 100 مم.مختوم (S)3500KPaS,7MPaS,10MPaS,20MPaS.40MPaS.60MPaS.100MPaS
النطاق
مقياس (G)
10KPa,20KPa,35KPa,100KPa,200KPa,350KPa,1000KPa,2000Kpa
مطلق (A)
| 100KPaA,200KPaA,350KPaA,700KPaA,1000KPaA,2000KPaAمختوم (S)3500KPaS,7MPaS,10MPaS,20MPaS.40MPaS.60MPaS.100MPaS | |||||
| نموذجي | الحد الأقصى | الوحدة | |||
| عدم الخطية | |||||
| ±0.15 | ±0.3 | ||||
| %F.S | التكرار | 0.05 | |||
| 0.1100±30 | تباعد | ºC | |||
| 0.1 | mV | إخراج النطاق | ºC | ||
| 0±10±2 | mV | إخراج النطاق | ºC | ||
| ≤20KPa100±30 | 50±30 | mV | ±0.5 | ||
| 100±10100±30 | -20~80 | خطأ درجة الحرارة - صفري | ≤20KPa | ±0.5 | |
| -40~125 | %F.S | ≥35kPa | ±0.5 | ||
| ±1 | -20~80 | 0~70 | ≤20KPa | ºC | |
| -40~125 | ≥35kPa | 0~70 | ºC | ||
| ±1 | -20~80 | 0~70 | ≤20KPa | ºC | |
| -40~125 | ≥35kPa | 0~70 | ºC | ||
| درجة حرارة التشغيل | -20~80 | ºC | F.S/سنويًا | ||
| -40~125 | ºC | F.S/سنويًا | |||
| خذ القيمة الأصغر بين 3 أضعاف النطاق الكامل أو 120 ميجا باسكال | ضغط الانفجار | F.S/سنويًا | |||
| الاستقرار على المدى الطويل | 0.2 % | F.S/سنويًا | |||
| مادة الحجاب الحاجز | 316L | ||||
| مقاومة العزل | ≥200MΩ 100VDC | ||||
| الاهتزاز | لا يوجد تغيير في ظل ظروف 10gRMS، 20 هرتز إلى 2000 هرتز | صدمة | |||
| 100 جرام، 11 مللي ثانية | وقت الاستجابة | ||||
| ≤1 مللي ثانية | حلقة إحكام O | ||||
| حلقة النتريل أو حلقة الفلورو | وسط التعبئة | ||||
| زيت السيليكون | الوزن | ||||
| حوالي 28 جرام | يتم اختبار المعلمات في ظل الظروف التالية: 1.5mA @ 25°C | ||||

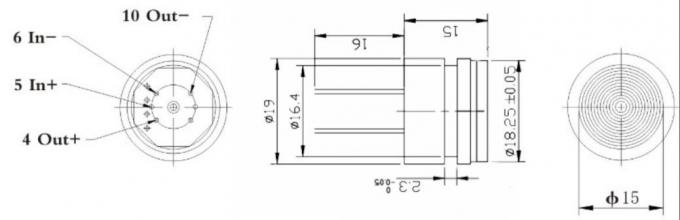

| بناء الخطوط العريضة | <3.5MPaS | ||||

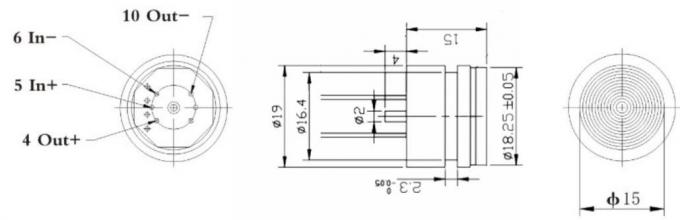

| ≥3.5MPaS | <40MPaS | ||||

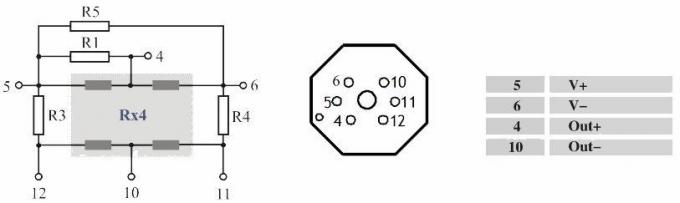

| ≥40MPaS | التوصيل الكهربائي والتعويض | ||||

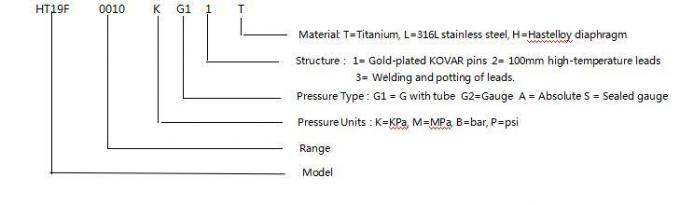

| أمثلة الاختيار | |||||
| نصائح الطلب | |
| 1. انتبه إلى الملاءمة بين حجم النواة وغلاف جهاز الإرسال أثناء التجميع لتحقيق r |  |
| الإحكام المطلوب 2. أثناء تجميع الغلاف، تأكد من أنه محاذيًا رأسيًا وقم بتطبيق ضغط متساوٍ لتجنب التشويش أو إتلاف لوحة التعويض. |
|
| 3. إذا كان الوسط المقاس غير متوافق مع غشاء النواة ومواد الغلاف (316L)، فيجب تقديم تعليمات خاصة عند تقديم الطلب. | |
| 4. تجنب الضغط على غشاء المستشعر باليدين أو الأشياء الحادة لمنع تلف النواة بسبب تشوه الغشاء أو ثقبه. |
|
|
| 5. حافظ على منفذ الضغط الخاص بنواة قياس الضغط مفتوحًا على الغلاف الجوي وامنعه من دخول الماء أو بخار الماء أو الوسائط المسببة للتآكل إلى غرفة الضغط السلبي الأساسية. |
| 6. إذا كانت هناك أي تغييرات في أسلاك الدبابيس، فاتبع الملصق الموجود على النواة الفعلية للرجوع إليها. |
س1: هل أنت
شركة تصنيع؟
ج1: نحن مصنعون يتمتعون بخبرة تزيد عن 22 عامًا.
س2: منتج مخصص
ج2: نحن نقدم خدمات OEM والتصميم المخصص.
| س3: ضمان الجودة |
| ج3: تتمتع منتجاتنا بضمان محدود من 12 إلى 18 شهرًا من تاريخ الشحن إلى المشتري الأصلي. ستقوم Hengtong باستبدال أو إصلاح المنتجات المعيبة مجانًا. لا يسري هذا الضمان على أي وحدات تم تعديلها أو إساءة استخدامها أو إهمالها. |
س4: الشحن والتعبئة ج4: يتم شحن المنتجات بشكل عام عن طريق Express الدولي بما في ذلك UPS و FedEx و DHL و INT للشحن المدفوع مسبقًا، ويمكنك أيضًا استخدام حساب الشحن الخاص بك للتحصيل، والتعبئة القياسية للتصدير، بما في ذلك شهادة الفحص.
س5: اتصل بنا
ج5: لدينا فريق مبيعات نشط وذو خبرة لخدمتك بشأن المسائل الفنية وقضايا العمل. ما عليك سوى ترك رسالة لنا أو النقر فوق الخدمة عبر الإنترنت.
