جهاز استشعار ضغط سيليكون 13 ملم جهاز استشعار ضغط صغير
Product Details
| رقم الموديل: | HT13 | نوع الأسلاك: | أربعة أسلاك |
|---|---|---|---|
| قياس المتوسطة: | الهواء والسائل | ديا: | 13 ملم |
| يكتب: | مستشعر ضغط السيليكون HT13 | نوع إشارة الخرج: | إشارة mv نوع التناظرية |
| مادة: | 316L من الفولاذ المقاوم للصدأ | التخصيص: | متاح |
| إبراز |
جهاز استشعار الضغط الوقائي للسيليكون 13 ملم,وصلة الممرات الهوائية لجهاز الاستشعار للضغط السيليكوني,جهاز استشعار ضغط مصغر 13 ملم,Silicon Piezoresistive Pressure Sensor Airway Connection,13mm Miniature Pressure Sensor |
||
Product Description

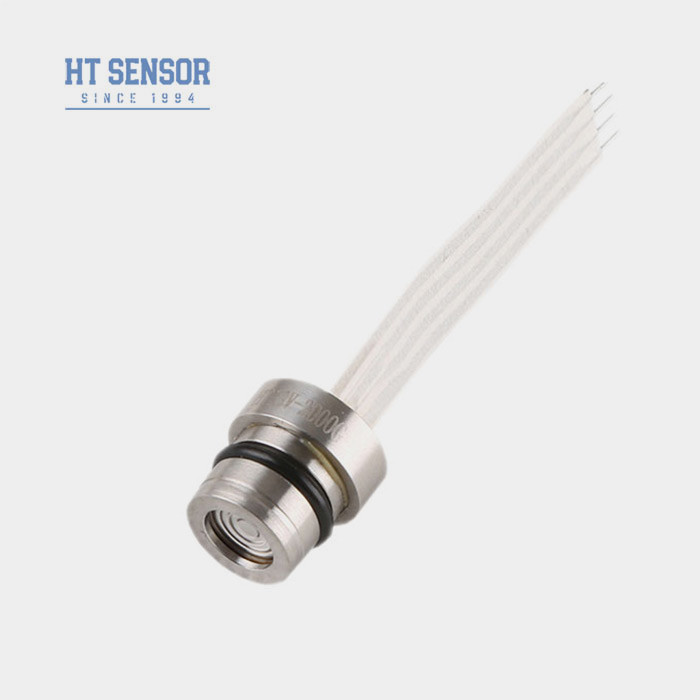

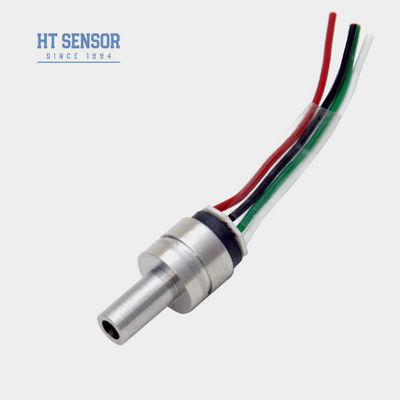

مستشعر ضغط من السيليكون HT13 من الفولاذ المقاوم للصدأ 13، وصلة مجرى الهواء، مستشعر صغير
مستشعر ضغط بيزو مقاوم من السيليكون HT13
مقدمة عن مستشعر ضغط السيليكون:
مستشعر ضغط السيليكون HT13 هو أحدث تصميم لمستشعر ضغط السيليكون المنتشر المملوء بالزيت، مع تأثير ضغط عالٍ 100000 مرة ولا يفسد، ومضاد للتداخل / التآكل / التجمد / التأثير، ودقة وثبات عاليين. جميع الفولاذ المقاوم للصدأ مع غشاء ضغط حثي. استجابة الضغط أسرع وأكثر حساسية. مستشعر ضغط بقطر صغير مصمم خصيصًا، بالنسبة لوحدة تحكم ضغط عالية الجودة، فإن أهم شيء هو المستشعر. اعتماد الفولاذ المقاوم للصدأ 316، CNC عالي الدقة، ختم الاستيراد.
ميزات المنتج:نطاق القياس
- يستخدم التكنولوجيا المتقدمة ومغلف في الفولاذ المقاوم للصدأ 316Lغلاف
- نطاق قياس واسع 0 ~ 350KPa ~ 60MpaS
- موثوقية عالية وثبات ممتاز±0.5
- واجهات ملولبة مختلفة متاحة للاختيار
- مناسب لقياس ضغط الغاز والسائل غير المسبب للتآكل مع توافق الفولاذ المقاوم للصدأ 316Lتصميم مضغوط، مثالي للتطبيقات ذات المساحة المحدودة
- ±0.5
- تستخدم عادة في أنظمة التبريد وضواغط الهواء لقياس الضغط
- الأداء الكهربائي
- معاوقة الإدخال: 3KΩ ~ 6KΩ
- معاوقة الإخراج: 2.5KΩ ~ 6KΩ
- التوصيل الكهربائي: دبابيس Kovar مطلية بالذهب أو أسلاك ذات درجة حرارة عالية 100 مم
- معلمات الأداء
| لمستشعر ضغط السيليكون:نطاق القياس | ||||
| مقياس (G) | 350KPa,1000KPa,2000Kpa | مطلق (A) | ||
| 350KPaA,700KPaA,1000KPaA,2000KPaA | مختوم (S) | |||
| 3500KPaS,7MPaS,10MPaS,20MPaS,40MPaS,60MPa | Typ | |||
| Max | الوحدة | الخطي | ||
| ±0.5 | ±0.3 | %F.S | درجة حرارة التعويض | |
| 0.05 | 0.1 | %F.S | درجة حرارة التعويض | |
| 0.05 | 0.1 | %F.S | درجة حرارة التعويض | |
| ±0.5 | 0±2 | mV | انجراف درجة حرارة الإزاحة الصفرية | |
| ±0.5 | 100±30 | mV | انجراف درجة حرارة الإزاحة الصفرية | |
| ±0.5 | ±1 | %F.S | درجة حرارة التعويض | |
| ±0.5 | ±1 | %F.S | درجة حرارة التعويض | |
| 0~70 | ºC | الحمل الزائد المسموح به | ||
| -20~80 | ºC | الحمل الزائد المسموح به | ||
| -40~125 | ºC | الحمل الزائد المسموح به | ||
| خذ القيمة الأصغر بين 3 أضعاف النطاق الكامل أو 80 ميجا باسكال | ضغط الانفجار | |||
| 5X النطاق الكامل | الاستقرار على المدى الطويل | |||
| 0.2 % | F.S/Year | مادة الحجاب الحاجز | ||
| 316L | مقاومة العزل | |||
| ≥200MΩ 100VDC | الاهتزاز | |||
| لا يوجد تغيير في ظل ظروف 10gRMS، 20Hz إلى 2000Hz | صدمة | |||
| 100g,11ms | وقت الاستجابة | |||
| ≤1ms | ختم O-ring | |||
| مطاط النتريل أو المطاط الفلوري | وسيط التعبئة | |||
| زيت السيليكون | الوزن | |||
| حوالي 15 جرام | يتم اختبار المعلمات في ظل الظروف التالية: 1.5mA @ 25°C | |||
| بناء الخطوط العريضة | ||||
| النوع 1 | |
| النوع 2 | |
| التوصيل الكهربائي والتعويض | |
| أمثلة الاختيار |
|
| نصائح الطلب |
| 1. انتبه إلى الملاءمة بين حجم النواة وغلاف جهاز الإرسال أثناء التجميع لتحقيق |
إحكام 2. أثناء تجميع الغلاف، تأكد من محاذاته رأسيًا وقم بتطبيق ضغط متساوٍ لتجنب التشويش أو إتلاف لوحة التعويض.
3. إذا كانت الوسيطة المقاسة غير متوافقة مع غشاء النواة ومواد الغلاف (316L)، فيجب تقديم تعليمات خاصة عند تقديم الطلب.
4. تجنب الضغط على غشاء المستشعر باليدين أو الأشياء الحادة لمنع تلف النواة بسبب تشوه الحجاب الحاجز أو ثقبه.
5. حافظ على منفذ ضغط مقياس الضغط مفتوحًا على الغلاف الجوي ومنع دخول الماء أو بخار الماء أو الوسائط المسببة للتآكل إلى حجرة الضغط السلبي للنواة.
6. إذا كانت هناك أي تغييرات في أسلاك الدبوس، فاتبع الملصق الموجود على النواة الفعلية للرجوع إليها.
