مستشعر ضغط السيليكون TO8 للخيط لاختبار الهواء الجاف مستشعر صغير لضغط الماء
Product Details
| رقم الموديل: | HT12 | نوع الموضوع: | TO8 |
|---|---|---|---|
| نوع الأسلاك: | إبرة كوفار مطلية بالذهب | قياس وسيط: | الهواء الغازي |
| يتراوح: | 0-10kpa~1000kpa | الإخراج: | إشارة التناظرية |
| أصل: | الصين | رمز النظام المنسق: | 9026209090 |
| ل: | جهاز إرسال ضغط السيليكون المنتشر | نوع إشارة الخرج: | نوع التناظرية |
| مادة: | الفولاذ المقاوم للصدأ | التخصيص: | متاح | طلب مخصص |
| إبراز |
خيط إلى8 مستشعر ضغط السيليكون,خيط إلى8 جهاز استشعار ضغط الماء,مستشعر اختبار الهواء الجاف ضغط الماء,Thread To8 Sensor Water Pressure,Dry Air Test Sensor Water Pressure |
||
Product Description

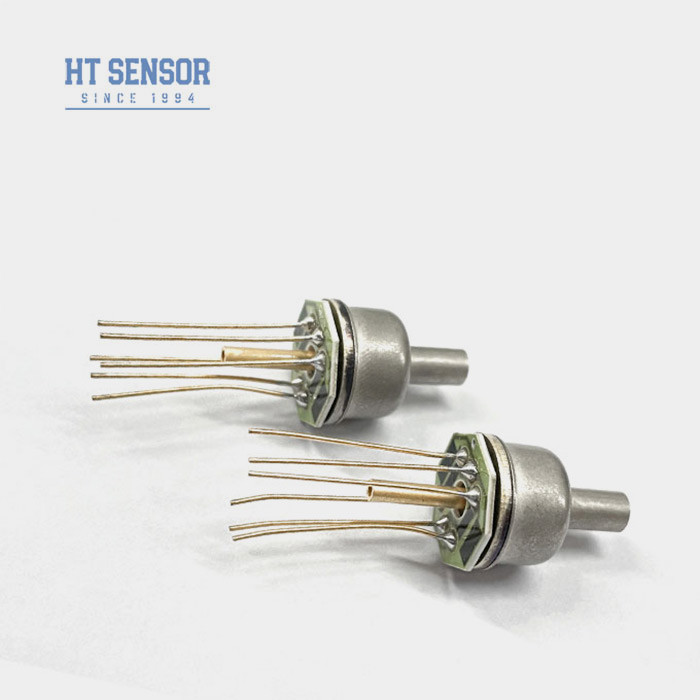

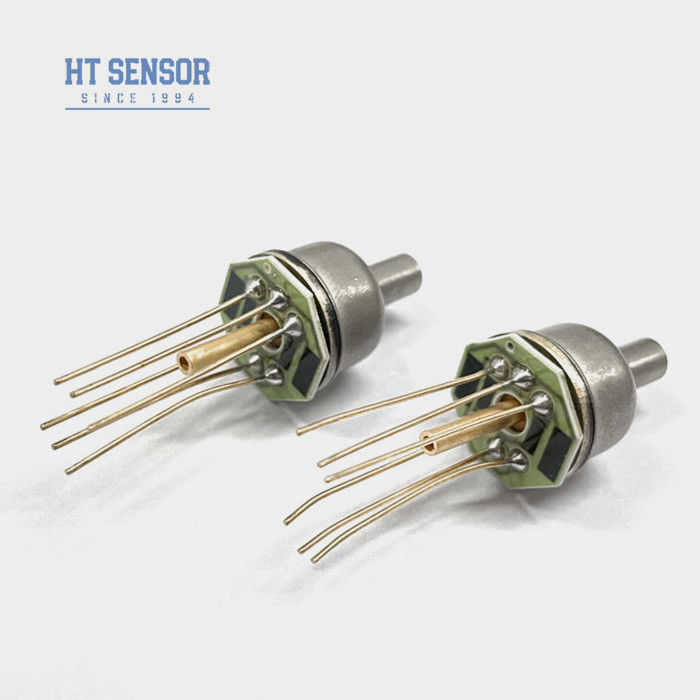

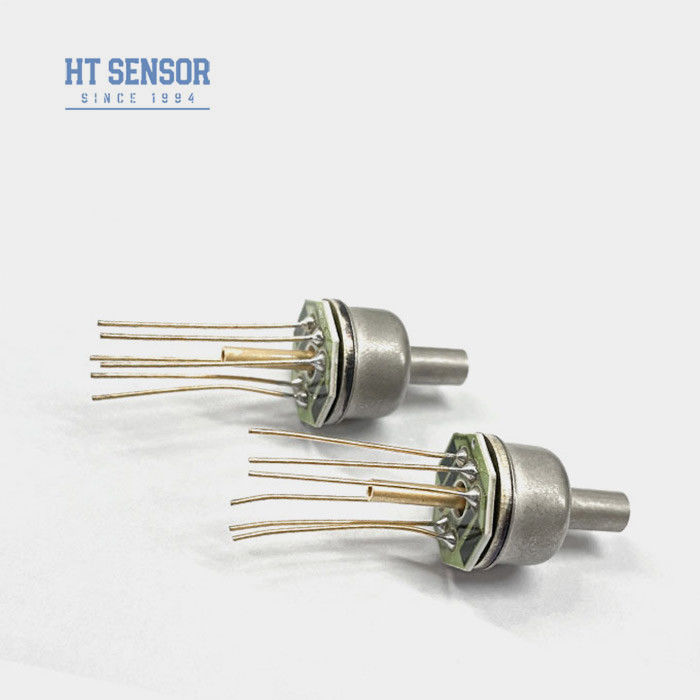

HT12 Baoji Hengtong To8 مستشعر ضغط السيليكون لاختبار الهواء الجاف
جهاز استشعار الضغط القابض للضغط من السيليكون HT12 هو عنصر السيليكون المنتشر ذو الاستقرار العالي ، يتم تعبئته باستخدام تغليف TO8 المتقدم دولياًتشتهر بمصداقيتها المتميزة، ويمكن تكرارها، واستقرارها، مما يجعلها مثالية لقياس ضغط الغاز بدقة.
خصائص المنتج لجهاز استشعار الضغط من السيليكون:
- نطاق قياس واسع ، 0 ~ 10KPa ~ 2Mpa
- موثوقية عالية واستقرار ممتاز
- تكنولوجيا تغليف TO8
- تطبيقات الطيران والفضاء
التطبيقاتمن جهاز استشعار الضغط من السيليكون:
- قياس ضغوط الغازات الجافة غير التآكلية
- أنظمة التحكم الهوائية
- الهندسة الطبية الحيوية للتطبيقات الطبية
- HVAC (التدفئة والتهوية وتكييف الهواء)
- اختبارات الفضاء الجوي للأغراض المتعلقة بالطيران
- إمدادات الطاقة: ≤2mA DC (معتاد 1.5mA DC)
- عائق المدخل: 3KΩ ~ 6KΩ
- عائق الخروج:2.5KΩ~6KΩ
- الاتصال الكهربائي:دبابيس كوفار مطلية بالذهب أو أسلاك عالية درجة الحرارة بطول 100 مم
| معايير الأداءمن جهاز استشعار الضغط من السيليكون: | ||||||
| نطاق القياس | مقاس ((G) | 10KPa، 20KPa، 35KPa، 100KPa، 200KPa، 350KPa، 1000KPa، 2000Kpa | ||||
| مطلقة ((A)) | 100KPaA، 200KPaA، 350KPaA، 700KPaA، 1000KPaA، 2000KPaA | |||||
| النوع | ماكس | الوحدة | ||||
| خطية | ± 0.15 | ± 0.3 | %F.S | |||
| التكرار | 0.05 | 0.1 | %F.S | |||
| التهاب النفس | 0.05 | 0.1 | %F.S | |||
| الصفر منخفضة الخروج | 0±1 | 0±2 | mV | |||
| الناتج الكامل | ≤20KPa | 50±10 | 50±30 | mV | ||
| ≥35kPa | 100±10 | 100±30 | mV | |||
| صفر التبديل الحراري | ≤20KPa | ± 1 | ±2 | %F.S | ||
| ≥35kPa | ± 0.5 | ± 1 | %F.S | |||
| درجة حرارة كاملة | ≤20KPa | ± 1 | ±2 | %F.S | ||
| ≥35kPa | ± 0.5 | ± 1 | %F.S | |||
| معالجة مؤقتة | ≤20KPa | 0 ~ 50 | oC | |||
| ≥35kPa | 0~70 | oC | ||||
| درجة حرارة العمل | -20~80 | oC | ||||
| درجة حرارة التخزين | -40~125 | oC | ||||
| الحمل الزائد المسموح به | خذ القيمة الأصغر بين 3 أضعاف المقياس الكامل أو 4MPa | |||||
| ضغط الانفجار | 5 أضعاف المقياس الكامل | |||||
| الاستقرار على المدى الطويل | 0.2 ٪ | الميزانية/سنة | ||||
| مادة الحجاب الحاجز | 316L | |||||
| مقاومة العزل | ≥200MΩ 100VDC | |||||
| اهتزاز | لا يوجد تغيير في ظل ظروف 10gRMS، 20Hz إلى 2000Hz | |||||
| الصدمة | 100 غرام، 11 ثانية | |||||
| وقت الاستجابة | ≤1ms | |||||
| الوزن | ~ 12.5 غرام | |||||
| يتم اختبار المعلمات في الظروف التالية: تيار ثابت 1.5mA ودرجة حرارة محيطية 25 °C | ||||||
| المخطط البناء | |
| البعد | |

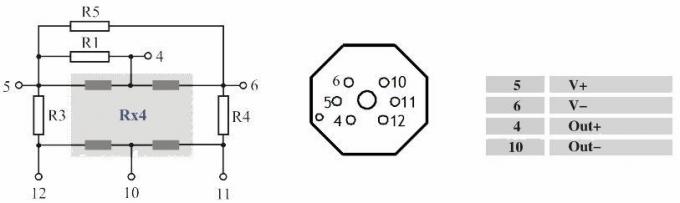

| الاتصال الكهربائي والتعويض |
|
|
| نصائح الطلب |
2أثناء تجميع السطح، تأكد من أن يكون مستويًا عموديًا وتطبيق ضغط متساوي لتجنب التشنج أو تلف لوحة التعويض.
3إذا كانت الوسيلة المقاسة غير متوافقة مع الحجاب الأساسي ومواد السقف (316L) ، يجب تقديم تعليمات خاصة عند وضع الطلب.
4تجنب الضغط على الحجاب الحاجز بالأيدي أو بالأشياء الحادة لمنع تلف النواة بسبب تشوه الحجاب الحاجز أو ثقب.
5. ابقي منفذ الضغط في قلب المقياس مفتوحاً للغلاف الجوي ومنع دخول الماء أو بخار الماء أو الوسائط المآكلة إلى غرفة الضغط السلبي في القلب.
6إذا كان هناك أي تغييرات على خطوط الدبوس، اتبع الملصق على النواة الفعلية للإشارة.
