أجهزة استشعار الحجاب الحاجز السيليكوني ذات قطر 19 ملم 316L أجهزة استشعار الضغط المقاوم للضغط
Product Details
| مادة: | 316L | نطاق دقيقة: | 10kpa |
|---|---|---|---|
| الحد الأقصى: | 100mpa | إمداد: | أقل من 2 مللي أمبير |
| الإخراج: | إشارة بالسيارات | اختيار: | سلك سيليكون بأربعة ألوان |
| نموذج: | HT19 | عالي: | 12mm |
| إبراز |
جهاز استشعار ضغط الحجاب الحاجز السيليكوني قطره 19 ملم,مستشعر ضغط الحجاب السيليكوني 316L,316L جهاز استشعار الضغط المقاوم للضغط,Silicon Diaphragm Pressure Sensor 316L,316L Piezoresistive Pressure Sensor |
||
Product Description

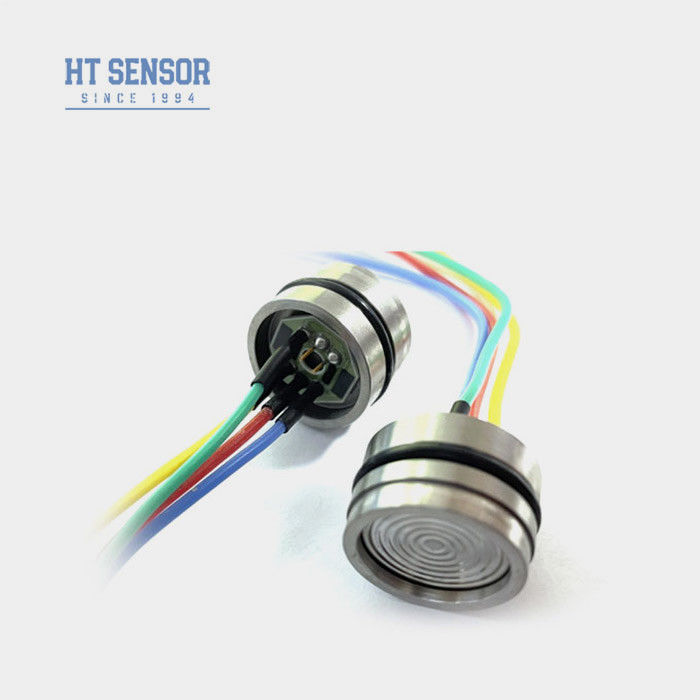

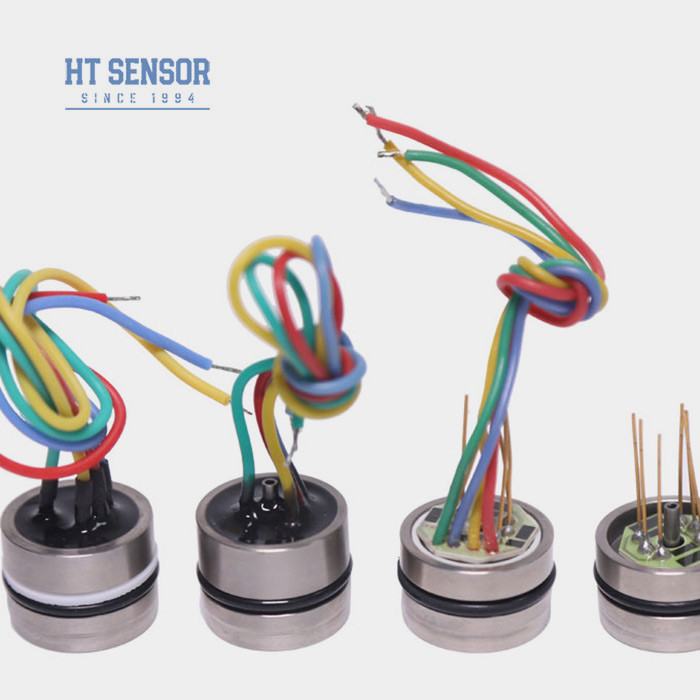

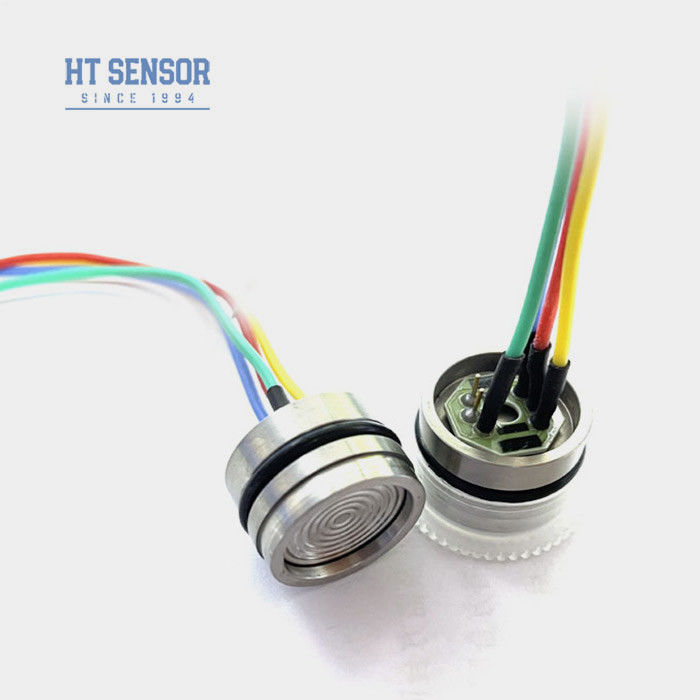

HT19 19mm قطر 316L مادة Mv إشارة الخروج انتشار خلية مستشعر ضغط السيليكون
HT19 المقاوم للصقيعالسيليكونمستشعر الضغط
إدخال جهاز استشعار ضغط من السيليكون 15 ملم:
جهاز استشعار الضغط من السيليكون الصلب HT19 ، المكون الرئيسي هو عنصر استشعار السيليكون ذو الارتفاع في استقرار الانعكاس المنتشر.حزمة الاستشعار تستخدم زيت السيليكون لنقل الضغط من الحجاب الحاجز من الفولاذ المقاوم للصدأ 316L إلى عنصر الاستشعارتم استخدام طريقة التأثير القاطع للسيليكون المنتشر لقياس ضغط الغازات والسوائل. إنه أوسع مستشعر السيليكون المنتشر استخدامًا لقياس الضغط.والسعر أرخص من الأنواع الأخرى.
خصائص المنتجمن أجهزة استشعار الضغط من السيليكون 15 مم:
- نطاق قياس واسع: 0 ~ 10KPa ~ 100Mpa
- عبارة عن عنصر استشعار من السيليكون المقاوم للضغط
- الحجاب الكامل 316LSS، التيتانيوم الكامل أو Hastelloy
- مؤخرة حلقة O
- دقة عالية واستقرار
التطبيقاتمن أجهزة استشعار الضغط من السيليكون 15 مم:
- ضغط القياس للغاز والسائل
- استغلال النفط
- إمدادات المياه، إمدادات الحرارة للمدينة
- نظام التحكم في العملية
- مراقبة الطيران والملاحة
- الضغط الهيدروليكي
الأداء الكهربائيمن أجهزة استشعار الضغط من السيليكون 15 مم:
- الإمدادات:1.5mADC
- عائق المدخل: 3KΩ ~ 6KΩ
- عائق الخروج:2.5KΩ~6KΩ
- مقاومة العزل: ≥100MΩ/50VDC
- الجهد العازل: 500VAC بين الغطاء والاتصال الكهربائي لن يسبب ضرر
- متوافقة متوسطة: سائل، غاز متوافق مع 316L الفولاذ المقاوم للصدأ
مواصفات أداء جهاز استشعار الضغط من السيليكون
| المعلمات |
نطاق: 0 ~ 10KPa ، 20KPa ، 35KPa ، 100KPa ، 200KPa ، 350KPa ، 700KPa ، 1MPa ، 2MPa ،3.5 مبا، 7 مبا، 10 مبا، 20 مبا، 40 مبا، 60 مبا، 100 مبا |
|||
| نموذجي | (ماكس) | الوحدات | ||
| الضغط غير خطي |
± 0.15 |
± 0.3 | %F.S | |
| قابلية تكرار الضغط والهستيريس | 0.02 | 0.05 | %F.S | |
| الصفر الخروج | 0±1 | 0±2 | mV | |
| إنتاج الفترة | ≤20KPa | 50±10 | 50±30 | mV |
| ≥35 كيبا | 100±10 | 100±30 | mV | |
| خطأ درجة الحرارة صفر | ≤20KPa | ± 1 | ±2 | %F.S |
| ≥35 كيبا | ± 0.5 | ± 1 | %F.S | |
| فترة خطأ درجة الحرارة | ≤20KPa | ± 1 | ±2 | %F.S |
| ≥35 كيبا | ± 0.5 | ± 1 | %F.S | |
| ضغط الدليل | 3X النطاق المسموح به أو 120MPa ، أيهما أقل | ------- | ||
| نطاق درجة حرارة العمل | -20~80 | °C | ||
| نطاق درجة الحرارة المكافأة | 0~70، 0~50 ((المدى≤20KPa) | °C | ||
| نطاق درجة حرارة التخزين | -40~125 | °C | ||
الملاحظة:المعلم أعلاه في حالة:إمدادات: 1.5mA درجة الحرارة: 25°C
البعد
| نصائح الطلب |
1انتبه إلى تناسب بين حجم النواة ومحفظة جهاز الإرسال أثناء التجميع لتحقيق ضيق الهواء المطلوب
2أثناء تجميع السطح، تأكد من أن يكون مستويًا عموديًا وتطبيق ضغط متساوي لتجنب التشنج أو تلف لوحة التعويض.
3إذا كانت الوسيلة المقاسة غير متوافقة مع الحجاب الأساسي ومواد السقف (316L) ، يجب تقديم تعليمات خاصة عند وضع الطلب.
4تجنب الضغط على الحجاب الحاجز بالأيدي أو بالأشياء الحادة لمنع تلف النواة بسبب تشوه الحجاب الحاجز أو ثقب.
5. ابقي منفذ الضغط في قلب مقياس الضغط مفتوحاً للجو ومنع دخول الماء، بخار الماء، أو الوسائط التآكلية إلى غرفة الضغط السلبي في القلب.
6إذا كان هناك أي تغييرات على خطوط الدبوس، اتبع الملصق على النواة الفعلية للإشارة.
